Инструкция по эксплуатации MegaJet MJ-3031
Страница 8
МОНТАЖ РАДИОСТАНЦИИ.
Этап 1. Вставьте радиостанцию в монтажную скобу до совмещения с
фиксаторами (см. рис. 3). Установите оптимальный угол наклона корпуса
радиостанции для удобства доступа.
Этап 2. Закрепите фиксаторы радиостанции, предусмотрев при этом место для
подключения внешних кабелей к задней стенке радиостанции.

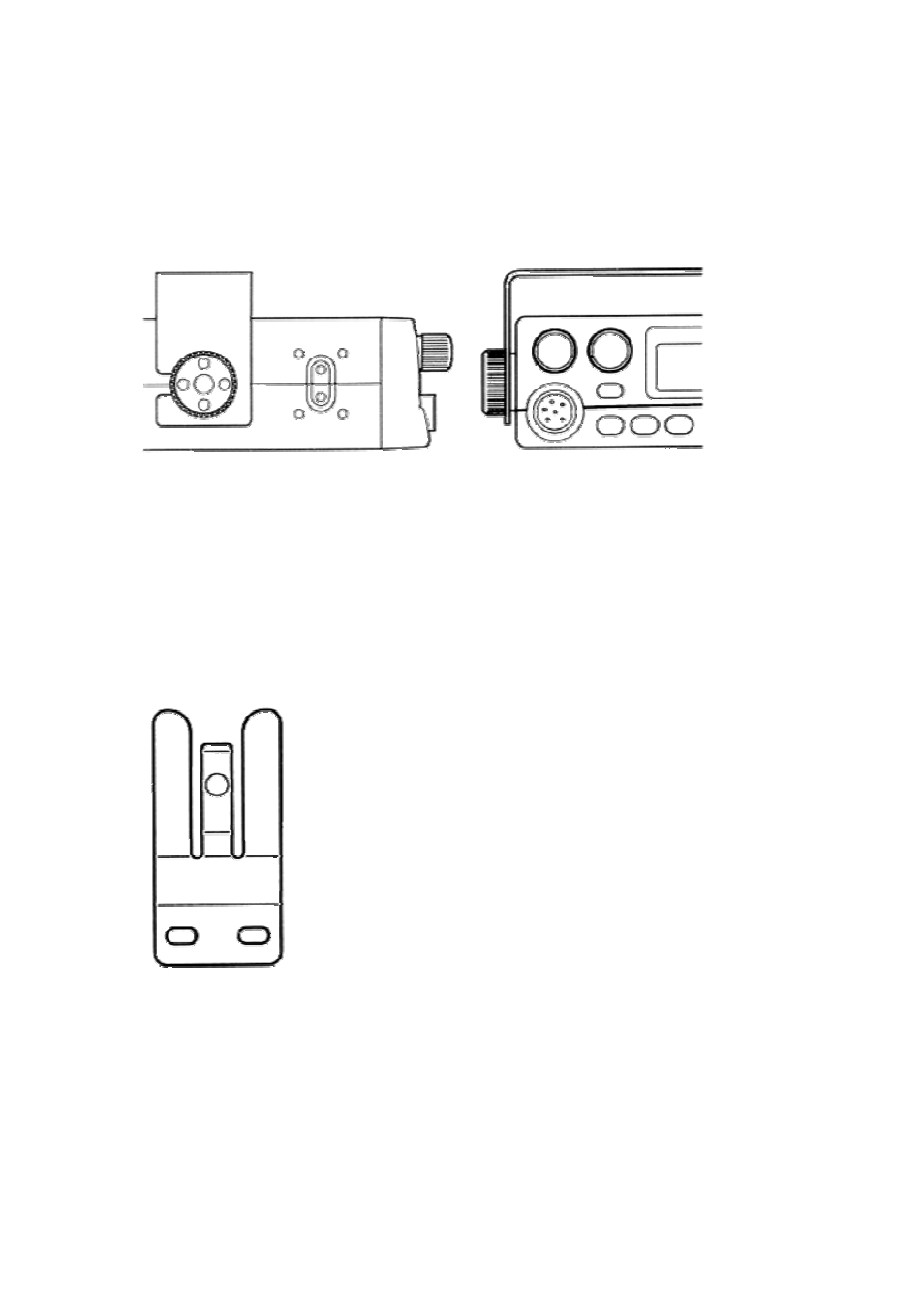

Рис. 3. Крепление радиостанции фиксаторами.
УСТАНОВКА ДЕРЖАТЕЛЯ МИКРОФОНА.
Рядом с радиостанцией на приборной панели автомобиля просверлите два
отверстия для установки кронштейна-держателя микрофона (см. рис.4).
Закрепите держатель двумя винтами-саморезами 10 мм из комплекта к
радиостанции.
Рис.4
ПОДКЛЮЧЕНИЕ ВНЕШНЕГО ДИНАМИКА (в комплект поставки не входит).
На задней стенке радиостанции имеется гнездо для подключения
внешнего динамика "EXT. SP" (см. рис.5). Вставьте в нее штекер от
внешнего динамика. При этом встроенный динамик отключается.
