Комплектность поставки модели M J-550
• 1 X Высокочастотный блок
• 1 X Выносная панель с кабелем 60 см
• 1 X Стандартный микрофон
• 1 X Кабель питания с предохранителем
• 2 X Набор для установки высокочастотного блока и панели
• 1 X Удлиняющий кабель 2 м с разъемом для подключения микрофона
Комплектность поставки модели M J-555
• 1 X Высокочастотный блок
• 1 X Микрофон, совмещенный с блоком управления
• 1 X Кабель питания с предохранителем
• 1 X Набор для установки высокочастотного блока
• 1 X Удлиняющий кабель 2 м с разъемом для подключения микрофона
УСТАНОВКА
ВНИМАНИЕ!
При установке прибора в автомобиль, убедитесь что Вы не повредите
проводку или другие части транспортного средства. Если Вы не знаете, как
правильно сделать установку прибора, обратитесь к специалистам. Не
устанавливайте прибор около нагревателей или кондиционера. Не
нажимайте кнопку РТТ при неподключенной или ненастроенной
антенне! Крепите высокочастотный блок и выносную панель на твердых
поверхностях.
Для установки прибора
1. Установите крепежную скобу в подходящем месте.
2. Закрепите в скобах высокочастотный блок и закрепите его при
помощи болтов, входящих в комплект поставки.
9
Примечание
Трансивер
содержит встроенный громкоговоритель. В случае
необходимости установки его в скрытом месте можно использовать внешний
громкоговоритель (не входит в комплект поставки).

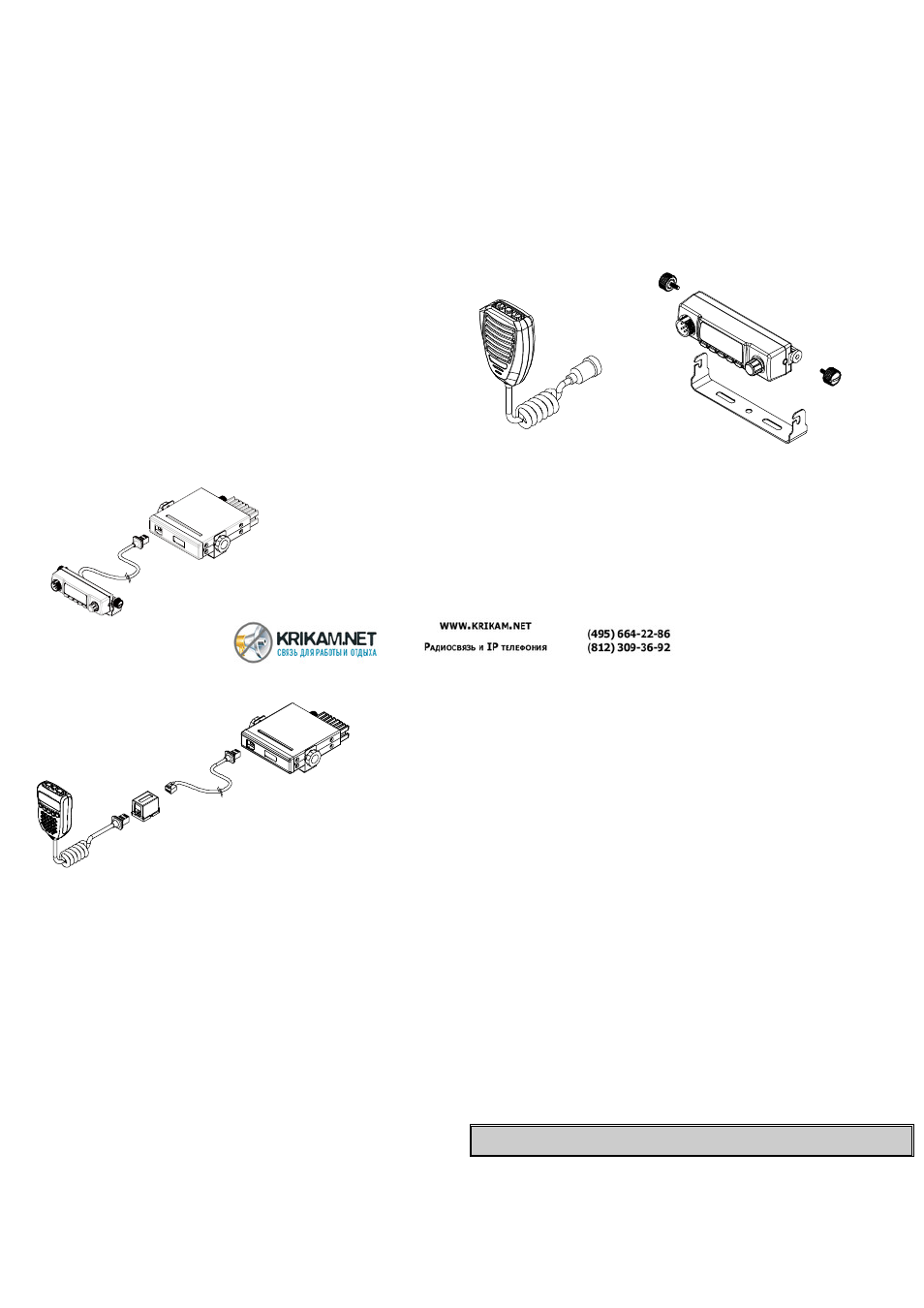

Установка выносной панели (модель M J-550)
Выносная панель поставляется с монтажной скобой и винтами. Небольшие
размеры и легкий вес позволяют установить панель практически в любом
удобном для водителя месте
1.Установите крепежную скобу в подходящем месте
2.Закрепите выносную панель в скобе при помощи болтов, входящих в
комплект поставки.
3.Подключите выносной микрофон к разъему на выносной панели и
закрепите его гайкой.
Установка микрофона с контроллером (модель M J 555)
Для подключения микрофона используется 8-контактный разъем
и
коннектор наподобие телефонного.
1. Поверните коннектор микрофона пластиковым фиксатором вниз и
вставьте его в разъем на высокочастотном блоке до щелчка.
2. Аккуратно надвиньте резиновый чехол, чтобы он полностью накрыл
место подключения микрофона к панели.
3. В случае необходимости можно использовать удлиняющий кабель для
подключения микрофона с контроллером
10
Отключение микрофона с контроллером
Рекомендуется
оставлять микрофон с контроллером постоянно
подключенным к высокочастотному блоку. В случае необходимости
отключить микрофон, сделайте следующее.
1. Сдвиньте назад резиновый чехол.
2. Нажмите снизу на фиксатор коннектора и выньте его из разъема
Подключение питающего напряжения
Трансивер рассчитан на работу от бортовой сети автомобиля напряжением
13.8 вольт и минусом на шасси автомобиля. Для подключения трансивера к
питанию 24 вольта необходимо использовать инвертор, рассчитанный на силу
тока не менее 5 ампер. Существует два возможных способа подключения
трансивера.
Трансивер остается включенным при выключенном зажигании
Подключите отрицательный провод (черный) к шасси автомобиля или
напрямую к минусовой клемме аккумулятора. Подключите плюсовой провод
(красный) через плавкий предохранитель 2 ампера к плюсовой клемме
аккумулятора. Также возможно подключить плюсовой провод (красный) к
блоку предохранителей в точку, где постоянно присутствует напряжение
питания
13.8 вольт. Подключение должно быть через плавкий
предохранитель, рассчитанный на ток 2 ампер. Категорически запрещается
вместо плавкого предохранителя использовать куски провода!
11
Трансивер отключается при выключении зажигания автомобиля
Подключите отрицательный провод (черный) к шасси автомобиля или
напрямую к минусовой клемме аккумулятора. Подключите плюсовой провод
(красный) через плавкий предохранитель 2 ампера к точке, в которой
напряжение 13.8 вольт появляется при включении зажигания.
Защита от повышенного питающего напряжения
Трансивер имеет встроенную защиту от подачи повышенного напряжения
питания. При подаче повышенного напряжения (более 17 вольт) подсветка
жидкокристаллического экрана будет постоянно мигать тремя разными
цветами в то время, пока трансивер включен. Если Вы увидели такое
оповещение, необходимо выключить трансивер и отключить его от источника
питания. Не подключайте трансивер снова пока не устраните проблему.
Питающее напряжение не должно превышать 30 вольт!.
ИНФОРМАЦИЯ ОБ АНТЕННЕ
Антенна (не входит в комплект поставки) является важнейшей частью
приемно-передающего комплекса, определяющей дальность связи и
чувствительность приемника. Антенна низкого качества, или не
предназначенная для работы в диапазоне СВ (27МГц), сильно ухудшит
качество связи и может вывести трансивер из строя. Используйте антенну
хорошего качества, рассчитанную на работу в диапазоне 27МГц.
Установка антенны
1. Подключите антенный кабель при помощи коннектора типа PL259 к
разъему на задней панели трансивера.
2. Для получения максимальной дальности и хорошего качества связи
необходимо правильно установить и настроить антенну.
Не включайте трансивер на передачу (не нажимайте кнопку РТТ) при
отключенной или ненастроенной антенне!
От места установки антенны зависит ее диаграмма направленности. При
установке антенны на середине крыши, диаграмма направленности
приближается к круговой. Если антенна установлена на правом краю крыши,
то ее максимальное усиление будет направлено влево от оси автомобиля. При
размещении антенны на заднем багажнике ее диаграмма будет направлена
вперед.
