Инструкция по эксплуатации MegaJet Mj200
Страница 6
воспользуйтесь шилом или другим острым инструментом, предназначенным для разметки
на металле.

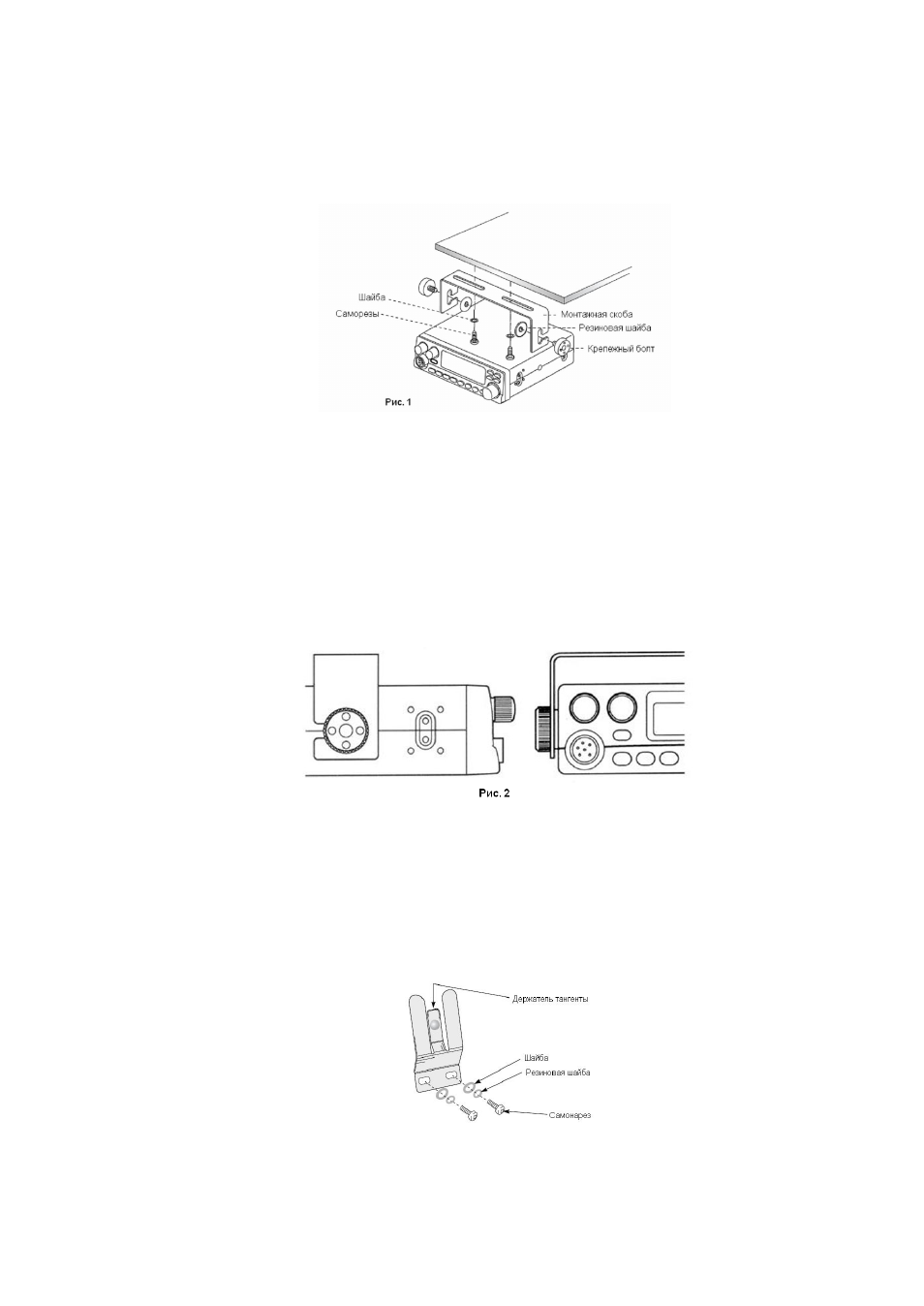

Этап 2. Просверлите два отверстия диаметром 3 мм для каждого винта крепления
монтажной панели. Закрепите скобу под приборной панелью прилагаемыми винтами-
саморезами (см. рис. 1). Особо внимательно следует сверлить отверстия, чтобы не
повредить соединительные жгуты и электронные устройства, расположенные под
панелью.
МОНТАЖ РАДИОСТАНЦИИ
Этап 1. Вставьте радиостанцию в монтажную скобу до совмещения с фиксаторами (см.
рис. 2). Установите оптимальный угол наклона корпуса радиостанции для удобства
доступа.
Этап 2. Закрепите фиксаторы радиостанции, предусмотрев при этом место для
подключения внешних кабелей к задней стенке радиостанции
УСТАНОВКА ДЕРЖАТЕЛЯ МИКРОФОНА
Рядом с радиостанцией на приборной панели автомобиля просверлите два отверстия
для установки кронштейна-держателя микрофона.
Закрепите держатель двумя винтами-саморезами 10 мм из комплекта к радиостанции.
ПОДКЛЮЧЕНИЕ ВНЕШНЕГО ДИНАМИКА (в комплект поставки не входит)
На задней стенке радиостанции имеется гнездо для подключения внешнего динамика
"EXT-SP”. Вставьте в нее штекер от внешнего динамика. При этом встроенный динамик
