ПОДКЛЮЧЕНИЕ ПИТАНИЯ.
Поскольку радиостанция MegaJet MJ-600 оснащена фильтром по питанию для исключения помех от системы зажигания
двигателя, подключать ее к автомобильной бортсети можно в любой точке. Для снижения помех лучше использовать
провод в виде скрученной пары.
Этап 1. Отсоедините кабели питания от клемм аккумулятора во избежание короткого замыкания, которое может произойти
при подключении питания радиостанции.
Этап 2. Надежно подсоедините черный "отрицательный" провод от радиостанции непосредственно к кузову автомобиля.
Для наилучшей работы радиостанции требуется надежный контакт с металлом кузова.
Этап 3. Подсоедините красный "положительный" провод от радиостанции с встроенным держателем предохранителя к
блоку предохранителей ("прикуривателю" или напрямую к положительной клемме аккумулятора). Обычно наиболее
удобной точкой для подключения радиостанции считается блок предохранителей. Можно подключить кабель питания к
контактам замка зажигания, в этом случае радиостанция будет выключаться автоматически при выключении зажигания, что
предотвратит случайный разряд аккумулятора.
Этап 4. Восстановите подсоединение кабелей питания к клеммам аккумулятора. Подсоедините штеккер шнура питания к
разъему питания на задней стенке радиостанции.
Установка и настройка автомобильной антенны
В Си-Би диапазоне наибольшее распространение получили антенны с вертикальной поляризацией. Это связано с тем, что
на автомобиле сложно разместить эффективную антенну с горизонтальной поляризацией, а Си-Би связь в основном
применяется для мобильных объектов. Из этих же соображений применяются антенны с круговой диаграммой
направленности типа "GP" (Ground Plane).
В общем случае имеются два типа антенн для мобильных Си-Би радиостанций - полноразмерный штырь длиной 1/4 волны
(2,75 м) и укороченная согласованная штыревая антенна (от 0,5 до 1,9 м). Из-за большой длины полноразмерных антенн на
автомобилях применяются, в основном, укороченные антенны длиной не менее 1,2 м, в различных конструктивных
исполнениях с креплением через отверстие в крыше, на кронштейне за отбортовку водостока или на магнитном основании
(см. рис. 5).

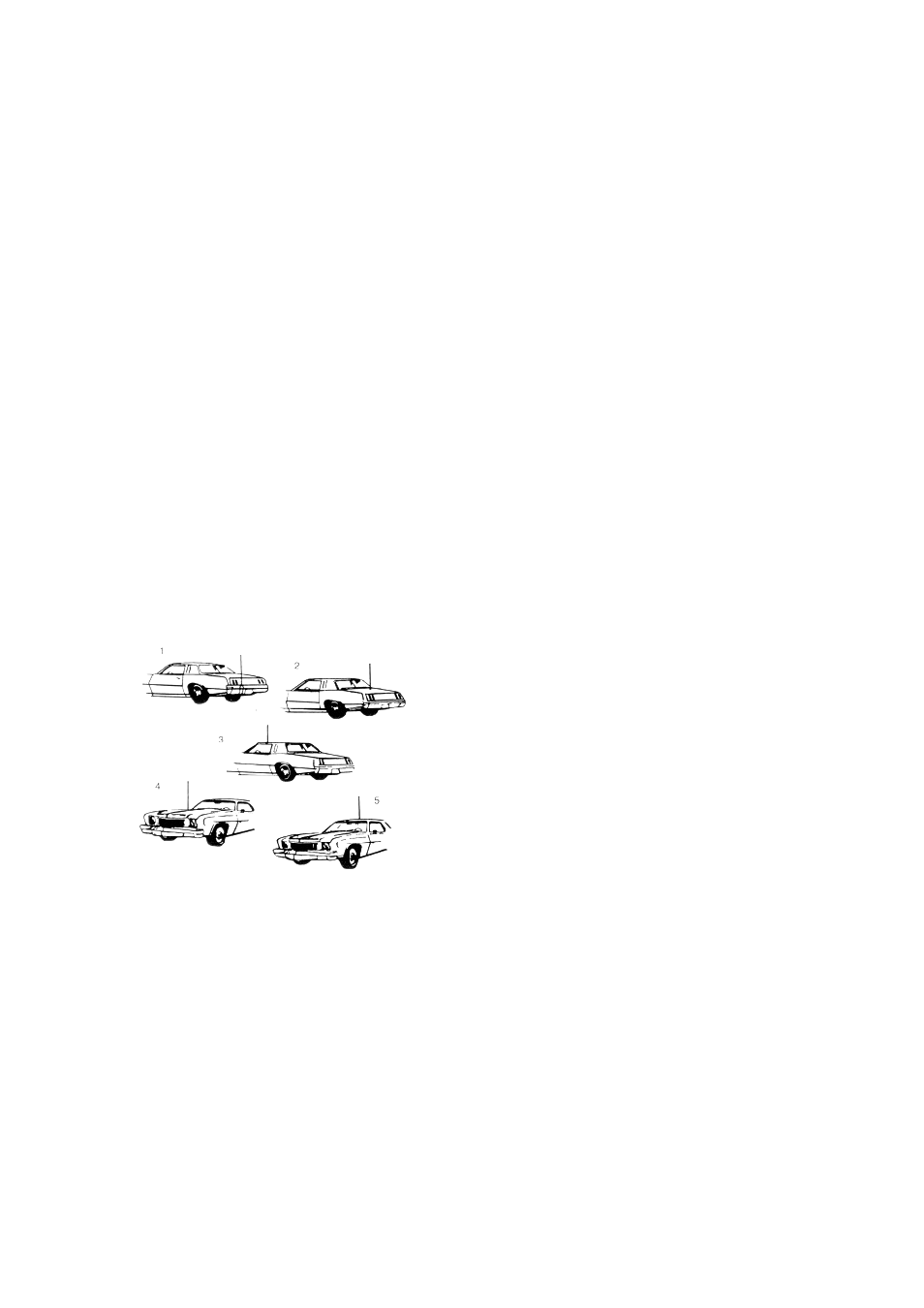

Рис. 5. Типичные места установки автомобильных антенн.
Антенны на магнитном основании имеют то преимущество, что легко убираются внутрь машины на стоянке, а сила магнита
обеспечивает ее надежное крепление при тряске и движении с высокой скоростью.
От места установки антенны зависит ее диаграмма направленности. При установке антенны на середине крыши,
диаграмма направленности приближается к круговой. Если антенна установлена на правом краю крыши, то ее
максимальное усиление будет направлено влево от оси автомобиля. При размещении антенны на заднем багажнике ее
диаграмма будет направлена вперед.
Вот некоторые основные правила для выбора места установки антенны, которые необходимо учитывать:
1. Устанавливайте антенну в наивысшей точке автомобиля.
2. Чем большая часть антенны расположена над крышей, тем лучше.
3. Устанавливайте антенну в центре поверхности, которая выбрана для установки.
4. Прокладывайте антенный кабель как можно дальше от источников помех таких, как провода зажигания,
электромагнитные приборы и т.д.
5. Добивайтесь надежного подсоединения экрана подводящего кабеля к металлу кузова в точке расположения
антенны.
6. Если антенна укомплектована штатным кабелем, недопустимо изменять его длину.
