подсоединить к клемме Accessory (Дополнительно) на блоке предохранителей или на ключе
зажигания с тем. чтобы радиостанция отключалась при выключении зажигания.
Б. Надежно подсоедините «землю» (ЧЕРНЫЙ ПРОВОД) непосредственно к металлической
раме кузова автомобиля.

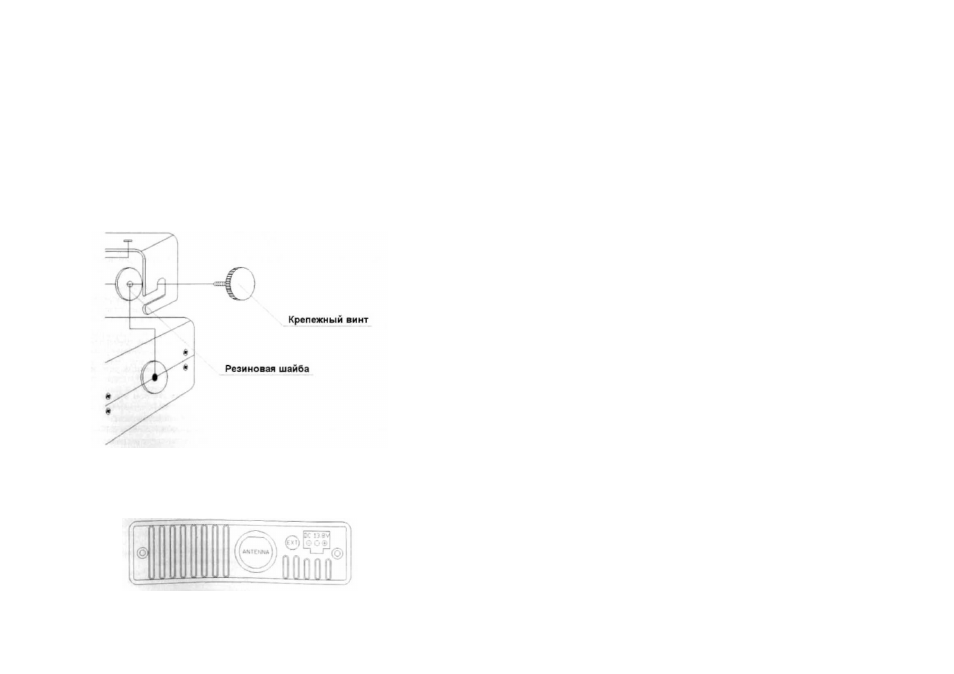

Механический монтаж
Шаг 1: Проявляя осторожность, используйте крепежную скобу в качестве шаблона для
разметки отверстий для винтов под «торпедой» автомобиля. Воспользуйтесь шилом, гвоздем
ил другим заостренным предметом для разметки отверстий.
Шаг 2: Просверлите отверстия диаметром 3,3 мм и прикрепите скобу к «торпеде» с
помощью металлических винтов (RHT1+5X10) из комплекта поставки.
Проявляйте особую осторожность при сверлении отверстий в «торпеде» во избежание
вреда деталям электронного зажигания, круиз-контроля, приборам и/или
принадлежностям, находящимся под «торпедой».
Шаг 3: Разместите радиостанцию между плечами скобы на одной линии с крепежными
винтами, установите удобный для работы и доступности угол.
Шаг 4: Затяните крепежные винты.
Внешний громкоговоритель (опция)
Вставьте полностью вилку шнура внешнего 1ромкоговорителя в гнездо ЕХТ на задней
панели радиостанции, как показано ниже.
Антенна:
Дилер, продавший вам СВ-радиостанцию, может посоветовать в выборе антенны наиболее
подходящего для вас типа.
От места размещения антенны зависит многое
Общие правила для размещения антенны для получения наилучших результатов работы
радиостанции:
1.
Размещайте антенну как можно выше на автомобиле.
2.
По возможности, устанавливайте антенну по центру выбранной для установки
поверхности.
3.
Прокладывайте антенный кабель подальше от источников помех, например, системы
зажигания, приборов и т.д.
4.
Убедитесь, что обеспечили надежное соединение "массы" антенны с «землей»
кузова.
5.
При прокладке проводов проявляйте осторожность во избежание повреждения
проводов.
Собственно говоря, в вашем распоряжении имеются пять мест для установки: крыша,
водосточный желоб, задняя часть кузова, передний капот или крышка багажника.
Конкретное место установки антенны зависит от типа антенны. Опять же. можно
проконсультироваться со своим дилером по СВ-радиостанциям.
Установка антенны
Тщательно выполняйте рекомендации изготовителя по установке.
Предупреждение: Запрещается эксплуатировать СВ-радиостанцию без пристыкованной
антенны или с дефектным антенным кабелем. Это может привести к выходу из строя схемы
передатчика.
Замечания по безопасности: Используемая с этой радиостанцией антенна должна быть
установлена в месте, находящемся на расстоянии не менее 20 см от всех людей и не должна
располагаться рядом с какой-либо антенной или работать совместно с другим передатчиком.
Настройка антенны
Некоторые антенны настраиваются на заводе-изготовителе. Однако качественные
показатели можно улучшить, немного удлинив или укоротив антенну используя измеритель
коэффициента стоячей волны. Более точные рекомендации по этому вопросу приведены в
Руководстве по установке антенны заводом-изготовителем.
Факторы, влияющие на дальность действия СВ-радиостанции
По сути, эти факторы те же самые, что оптимизируют или ограничивают дальность
распространения AM- и ЧМ-сигналов.
Рельеф местности: Холмы, долины и строения естественно препятствуют или ухудшают
условия распространения сигналов СВ-диапазона. В любом случае, все, что находится
между вами и корреспондентом, с которым вы хотите поговорить, сокращает дальность
распространения сигналов СВ-диапазона. Максимальная дальность приема/передачи
достигается на ровной, открытой местности.
Погода: Можно ожидать сокращения дальности действия радиостанции и, возможно,
резкого, во время возмущений в атмосфере, например, во время грозы или сильного снега.
Возмущения ионосферы (пятна на солнце) также отрицательно влияют на качество связи в
СВ-диапазоне.
