Инструкция по установке – Инструкция по эксплуатации Kantech EntraPass Corporate Edition V 4.0
Страница 116
4 • Системные устройства
Инструкция по установке
102
1

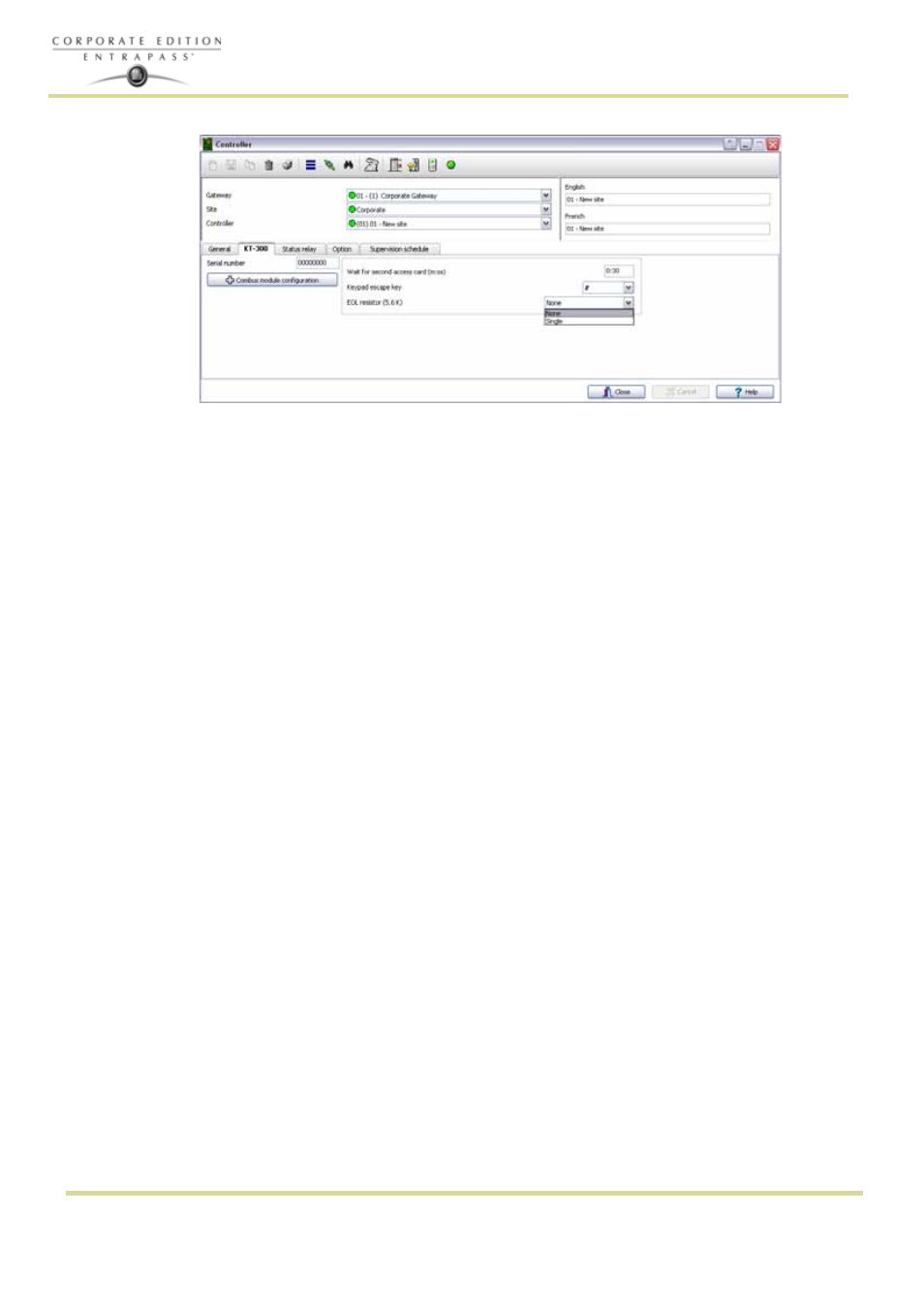

В меню Site (Луч) нажать иконку Controller (Контроллер), выбрать закладку KT-300.
2
В поле Serial Number ввести серийный номер контроллера. Как правило, серийный номер указан
на шильдике контроллера. В этом поле должны быть указаны только цифры, за исключением
первого символа, который может быть буквой а или А. Если первый символ указан строчной
буквой, то система всё равно преобразует его в прописную букву.
3
Указать задержку Wait for second access card (Ожидать вторую карту доступа). Максимальное
время задержки составляет 2 минуты 07 секунд. При вводе значения, превышающего
максимально допустимую величину, система будет использовать предыдущее правильное
значение. Эта функция используется в зонах повышенной безопасности, где для получения
доступа требуется предъявить две карты.
4
В выпадающем списке Keypad escape key (Клавиша ESC) указать, какая клавиша на кнопочной
панели будет использоваться как ESC. Эта функция связана с вводом PIN-кодов. Если
пользователь ошибочно нажал не ту клавишу, он может нажать клавишу ESC и ввести PIN-код
заново, при этом доступное число попыток останется прежним.
5
В выпадающем списке EOL resistor (5.6K) (оконечный резистор) выбрать, какой тип резистора
используется в данной системе. По умолчанию установлено None (без резистора). Эта
функция используется как устройство для мониторинга всех входов. Если эта опция активна,
то в случае отсоединения входа система формирует тревожное сообщение и отправляет его
на рабочий стол тревог (или на любой другой рабочий стол, настроенный на приём таких
сообщений).
Настройка модулей расширения по шине Combus для KT-300
К контроллеру a KT-300 можно подсоединить пять различных модулей Combus:
•
KT-PC4108 (8-зонный входной модуль расширения). Имеет вход тампер (tamper contact).
•
KT-PC4116 (16-зонный входной модуль расширения). Имеет вход тампер (tamper contact).
•
KT-PC4204 (4-релейный модуль расширения/требующий внешнего питания 16VA). Имеет
вход тампер (tamper contact) и, также, встроенный блок питания на 12 В пост., 1 А.
•
KT-PC4216 (16-зонный выходной модуль расширения). Используется для управления
лифтами. Несмотря на это, может потребоваться дополнительное оборудование).
•
KT-LCD3 (32-символьный ЖК-дисплей Kantech). Отображается зелёным (норма), красным
(сбой в подаче питания) или жёлтым (неисправность).
1
Если на контроллер KT-300 установлен один из дополнительных модулей Combus, следует
нажать кнопку Combus module configuration (Конфигурация модуля Combus). Ненастроенные
