Установка – Инструкция по эксплуатации Alpine CDE-130R
Страница 20
18
-RU

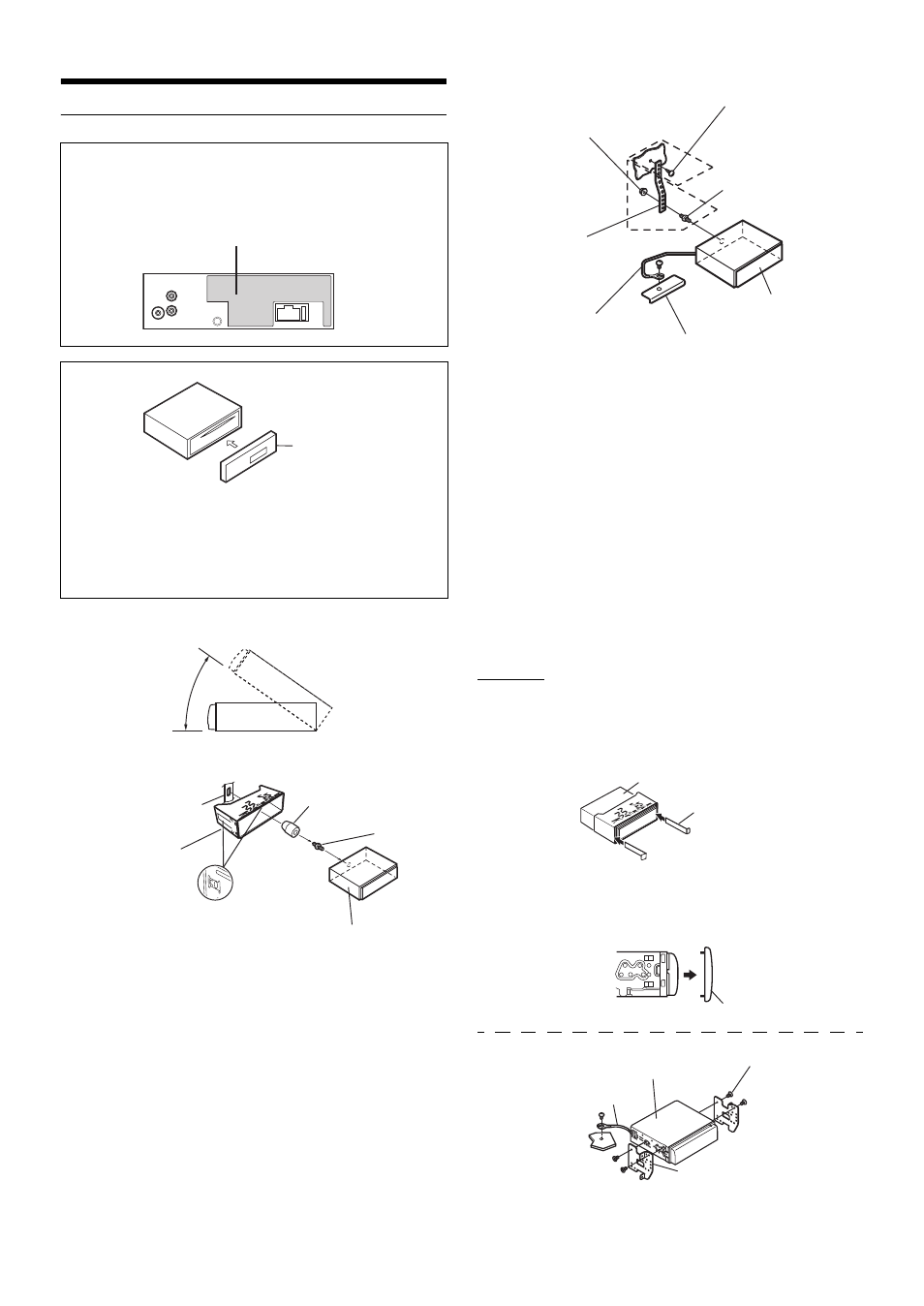

Установка
• Главное устройство необходимо установить, не превышая угла
отклонения от горизонтали 30 градусов (с лицевой части).
Удаление
1. Снимите съемную переднюю панель.
2. Вставьте в устройство ключи для кронштейна вдоль
направляющих с каждой стороны. Теперь можно
вынуть устройство из монтажной корзины.
3. Выдвиньте устройство, оставляя его
незаблокированным.
<ЯПОНСКИЙ АВТОМОБИЛЬ>
Прикрепите заземляющий провод устройства к оголенной
металлической поверхности с помощью винта (*3), уже
закрепленного на корпусе автомобиля.
Осторожно
Не блокируйте радиатор устройства, иначе циркуляция
воздуха может быть затруднена. При блокировке тепло
будет накапливаться внутри устройства, что может
привести к возгоранию.
Осторожно
Не снимайте съемную переднюю панель при установке
данного блока в вашем автомобиле.
Если съемная передняя панель снята, во время установки вы
можете надавить слишком сильно и погнуть
удерживающую панель металлическую пластину.
1
Снимите монтажную корзину с основного блока
(см. «Удаление»).
Радиатор
Съемная
передняя панель
Менее 30°
Кронштейн
Двусторон
ний болт
(в комп-
лекте)
Устройство
Место защелкивания
Монтажная корзина
(в комплекте)
Резиновый колпачок
(в комплекте)
Приборная
панель
2
Укрепите на главном блоке металлическую
монтажную полосу (не входит в комплект).
Прикрепите заземляющий провод устройства к
оголенной металлической поверхности с помощью
винта (
*
1), уже закрепленного на корпусе автомобиля.
• Винты с маркировкой «*2»: используйте соответствующие
винты для выбранного расположения установки.
Подключите все выходящие из усилителя провода к
соответствующему проводу, выходящему с
оборотной стороны CDE-130R/CDE-130RM/
CDE-130RR. Подключите все остальные провода
CDE-130R/CDE-130RM/CDE-130RR в соответствии с
указаниями, приведенными в разделе СОЕДИНЕНИЯ.
3
Вставьте устройство CDE-130R/CDE-130RM/
CDE-130RR в приборную панель до щелчка. Это
обеспечит правильную фиксацию устройства и не
позволит ему случайно выскочить из приборной
панели. Установите съемную переднюю панель.
Металлическая
монтажная
полоса
Корпус
Шестигранная гайка (M5)
Двусторонний болт
(в комплекте)
Вывод заземления
Винт
Устройство
*2
*
1
Ключи для кронштейна
(в комплекте)
Устройство
Передняя рамка
(в комплекте)
Устройство
Винты (M5 × 8)
Монтажный кронштейн
Вывод заземления
*3
