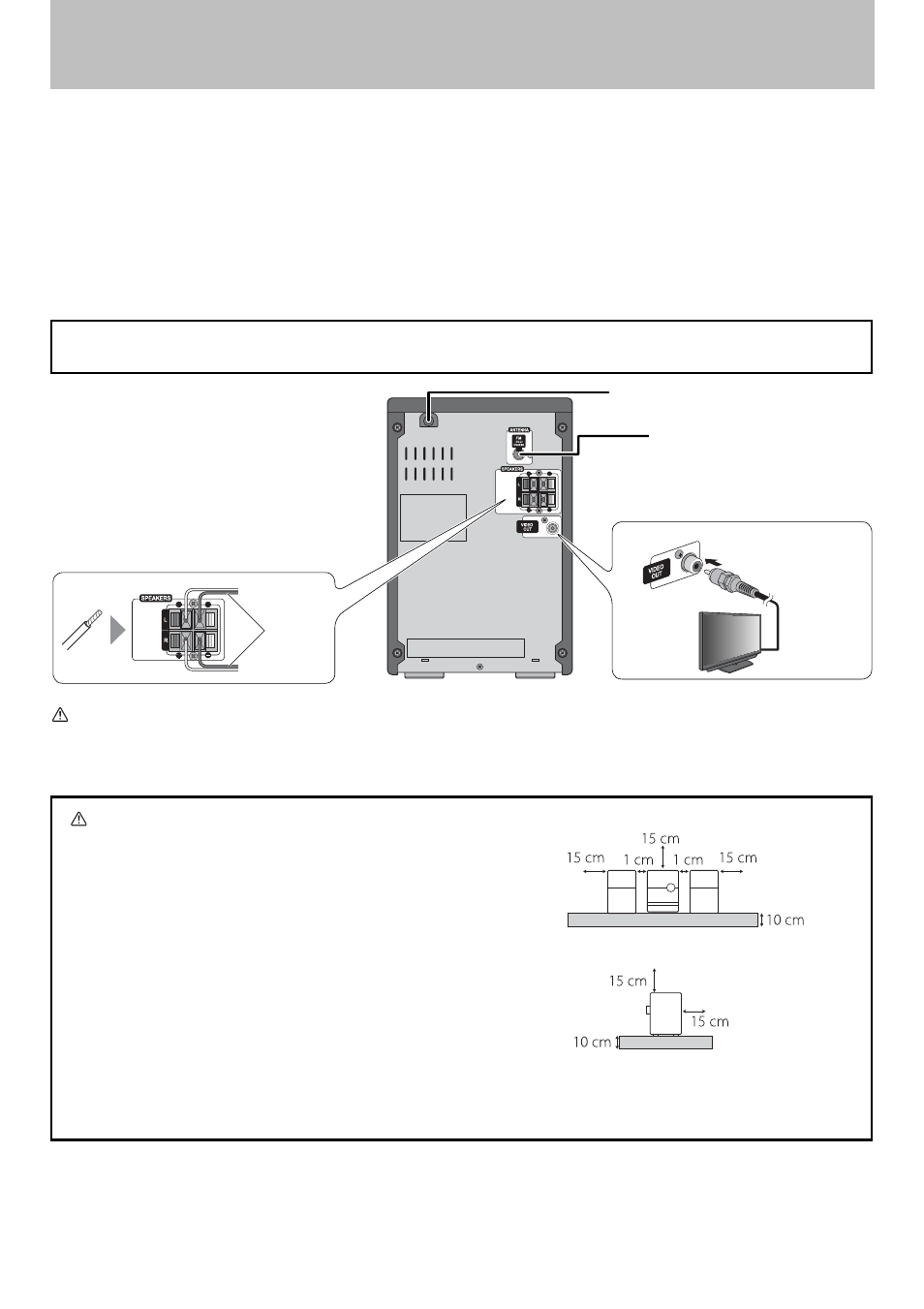

Схема соединений
Не подключайте сетевой шнур к электрической сети до тех пор,
пока не будут выполнены все остальные подключения.
ЗАМЕЧАНИЯ:
- Убеждайтесь в том, что проводки антенны не соприкасаются с другими контактами, соединительными кабеля-
ми или сетевым шнуром. Также располагайте антенну вдали от металлических частей системы, соединительных
кабелей и сетевого шнура. В противном случае это может привести к ухудшению приема.
- При подключении кабелей акустических систем следите за соответствием полярности гнезд: красный - к (+),
черный - к (-).
- Не подключайте больше одной акустической системы к каждой паре контактов.
- Используйте только акустические системы с сопротивлением, указанным на задней панели системы.
- Не допускайте контакта проводов с металлическими частями системы.
- Поставляемые в комплекте акустические системы не являются магнитно-защищенными. Чтобы избежать иска-
жений цвета, располагайте акустические системы на достаточном расстоянии от телевизора.
Не отключайте сетевой шнур, не выключив систему. В противном случае могут быть потеряны (стер-
ты) некоторые настройки системы.
Красный
От левой АС
Черный
От правой АС
Красный
К сетевой розетке
ПРЕДУПРЕЖДЕНИЕ по установке внешней антенны
Т.к. установка антенны требует определенных навыков и опыта, всегда перед установкой внешней антенны кон-
сультируйтесь с местным дилером. Антенна должна располагаться вдали от силовых линий электропередачи. В
противном случае падение антенны может привести к несчастному случаю.
Антенна диапазона FM (в комплекте):
Растяните антенну так, чтобы добить-
ся лучшего качества приема.
Чтобы просматривать видео/фотоизображение
с iPod
Монитор
Композитный
видеокабель
(нет в комплекте)
К композитному
видеовходу
ПРЕДОСТЕРЕЖЕНИЕ: Правильная вентиляция
Не блокируйте вентиляционные отверстия или
пазы. (Если вентиляционные отверстия или пазы
будут заблокированы газетой или тканью и т.д.,
это будет препятствовать рассеянию тепла).
Чтобы избежать риска получения удара электричес-
ким током и возникновения огня и предотвратить по-
вреждение системы, располагайте систему следую-
щим образом:
1. Впереди: Не ставьте перед системой посторонние
предметы.
2. Сбоку/сверху/сзади: Не устанавливайте посторон-
ние предметы в пределах расстояний, отмеченных
стрелками на рисунке ниже.
3. Снизу: Устанавливайте систему на ровной, устой-
чивой поверхности. Устанавливая на стойку высотой
10 см и более, обеспечивайте нормальное прохожде-
ние воздуха для вентиляции.
Вид спереди
Акустическая система
Основной блок
Акустическая система
Вид сбоку
Основной блок
