ECL Comfort 310, приложение A361

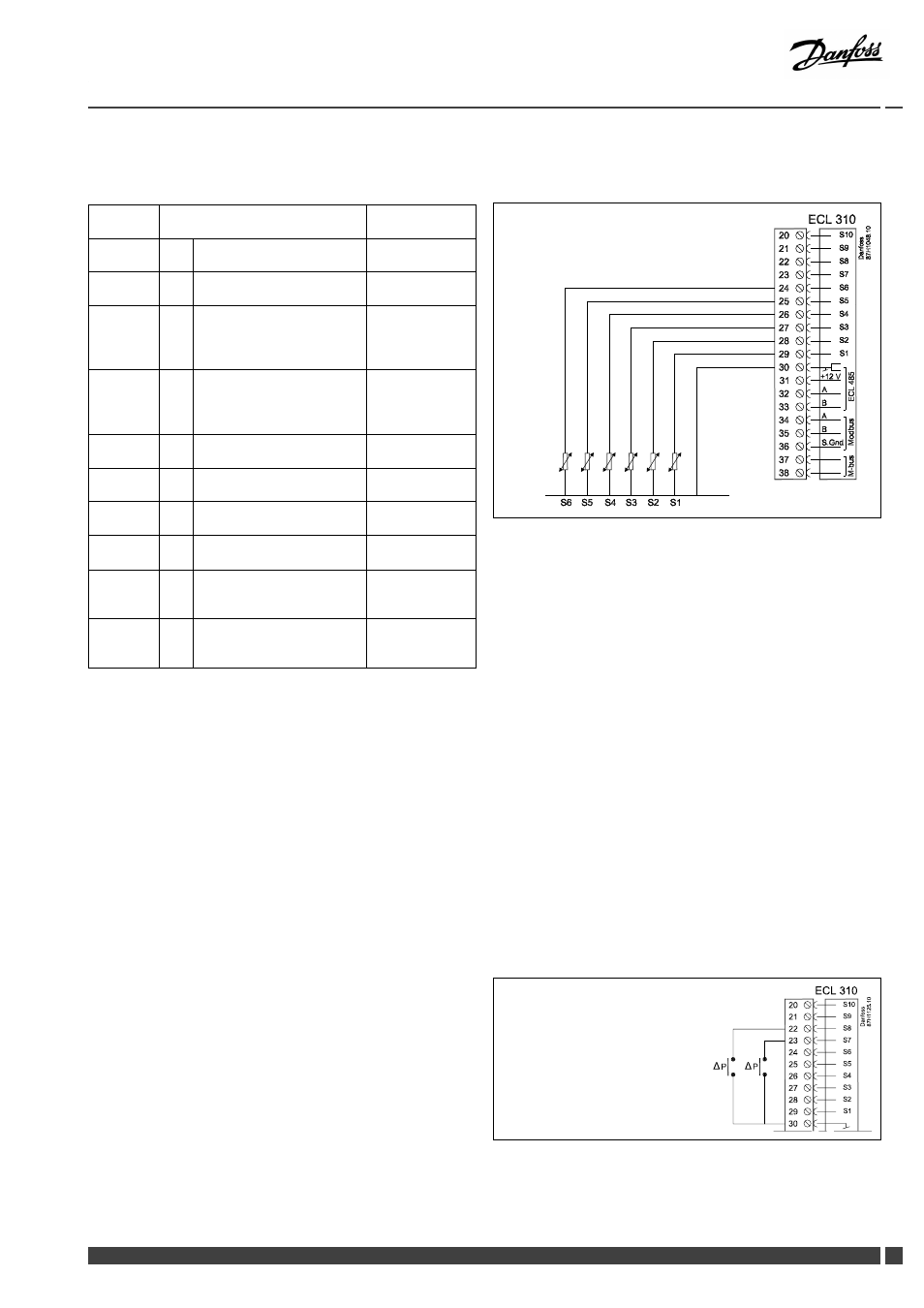

2.5.5 Электрические соединения, датчики температуры Pt 1000 и сигнализаторы
A361.1 / A361.2:
Клемма
Датчик / описание
Тип
(реком.)
29 и 30
S1
Датчик температуры
наружного воздуха*
ESMT
28 и 30
S2
Датчик температуры
первичного контура**
ESM-11 / ESMB /
ESMC / ESMU
27 и 30
S3
Датчик температуры
теплоносителя
в подающем
трубопроводе***, контур 1
ESM-11 / ESMB /
ESMC / ESMU
26 и 30
S4
Датчик температуры
теплоносителя
в подающем
трубопроводе***, контур 2
ESM-11 / ESMB /
ESMC / ESMU
25 и 30
S5
Датчик температуры
обратки, контур 1
ESM-11 / ESMB /
ESMC / ESMU
24 и 30
S6
Датчик температуры
обратки, контур 2
ESM-11 / ESMB /
ESMC / ESMU
23 и 30
S7
Дифференциальное реле
давления, контур 1
22 и 30
S8
Дифференциальное реле
давления, контур 2
21 и 30
S9
Датчик давления (0-10
В или 4-20 мА) или реле
давления, контур 2
20 и 30
S10 Датчик давления (0-10
В или 4-20 мА) или реле
давления, контур 1
*
Если датчик температуры наружного воздуха не
подключен, или в кабеле произошло короткое замыкание,
регулятор считает температуру наружного воздуха
равной 0 (ноль) °C.
**
Только в приложении A361.2.
***
Для правильного функционирования системы датчик
температуры теплоносителя в подающем трубопроводе
должен быть всегда подключен. Если датчик не
подключен, или в кабеле произошло короткое замыкание,
регулирующий клапан с электроприводом закрывается
(функция безопасности).
Установленная на заводе перемычка:
30 с общей клеммой.
Подключение 2 дифференциальных датчиков давления
