Инструкция
ECL Comfort 210, приложение A266
Если вместо температуры отображается
"- -" соответствующий датчик не подсоединен.
"- - -" короткое замыкание соединения датчика.
Контур ГВС
На дисплее обзора 1 отображаются следующие сведения:
текущая температура ГВС, режим регулятора, требуемая
температура ГВС, а также комфортный график на текущий день.
На дисплее обзора 2 отображаются следующие сведения:
состояние управляемых компонентов, текущая температура
ГВС, (требуемая температура ГВС), режим регулятора,
температура обратки (предельное значение).
В зависимости от выбранного вида, на дисплее обзора контура
ГВС может отображаться следующая информация:
• текущая температура ГВС (50.3)
• режим работы регулятора ( )
• требуемая температура ГВС (50 °C)
• графики комфортной температуры для текущего дня (0 - 12 -
24)
• состояние управляемых компонентов(М1, Р1)
• текущая температура ГВС (50 °C), (требуемая температура ГВС
(50 °C)
• температура обратки (- - °C) (ограничение температуры (30))

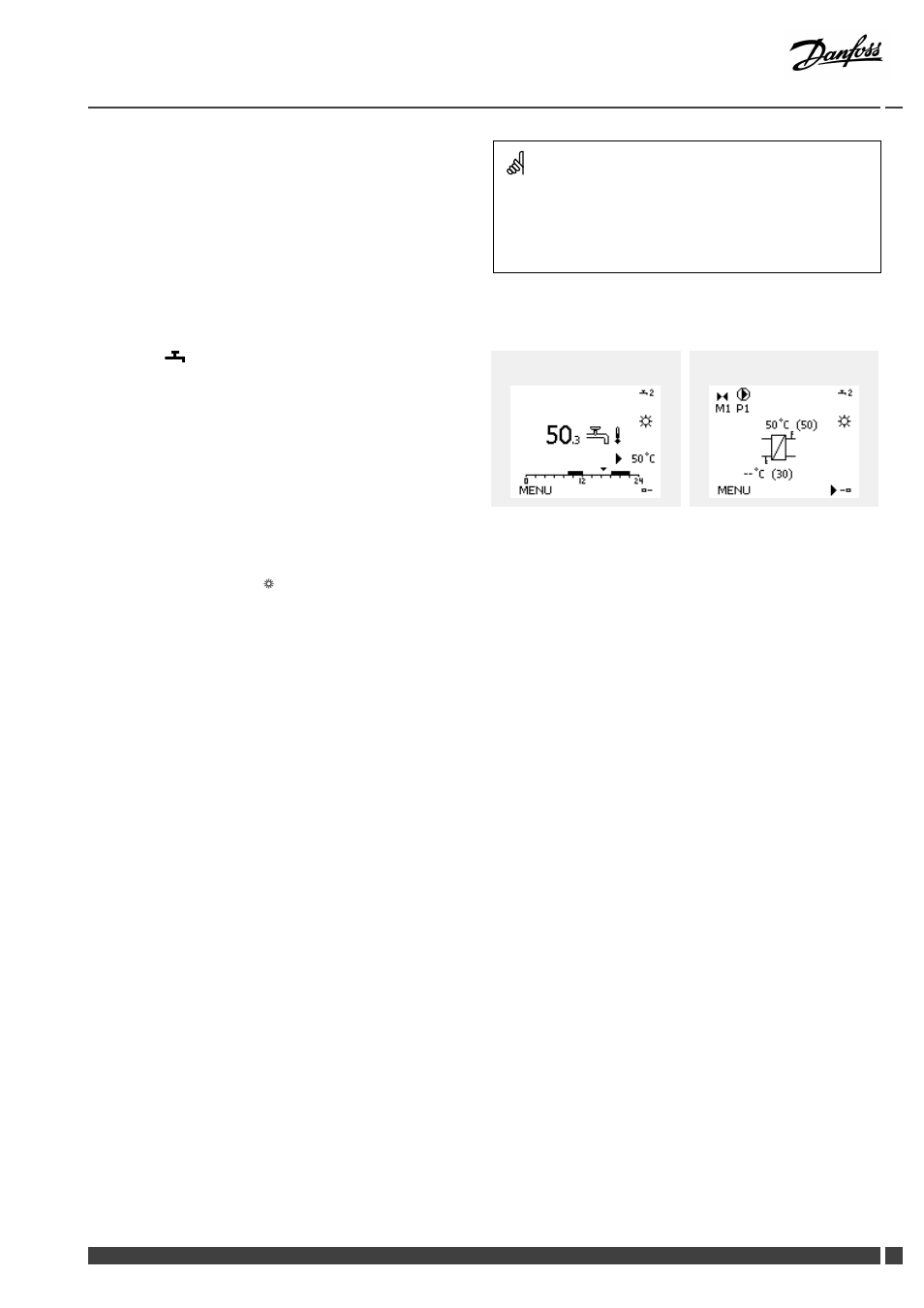

Дисплей обзора 1:
Дисплей обзора 2:
Установка требуемой температуры
В зависимости от выбранного контура и режима работы, можно
ввести все настройки по дням прямо на дисплеях состояния
(обозначения символов см. на след.стр.).
