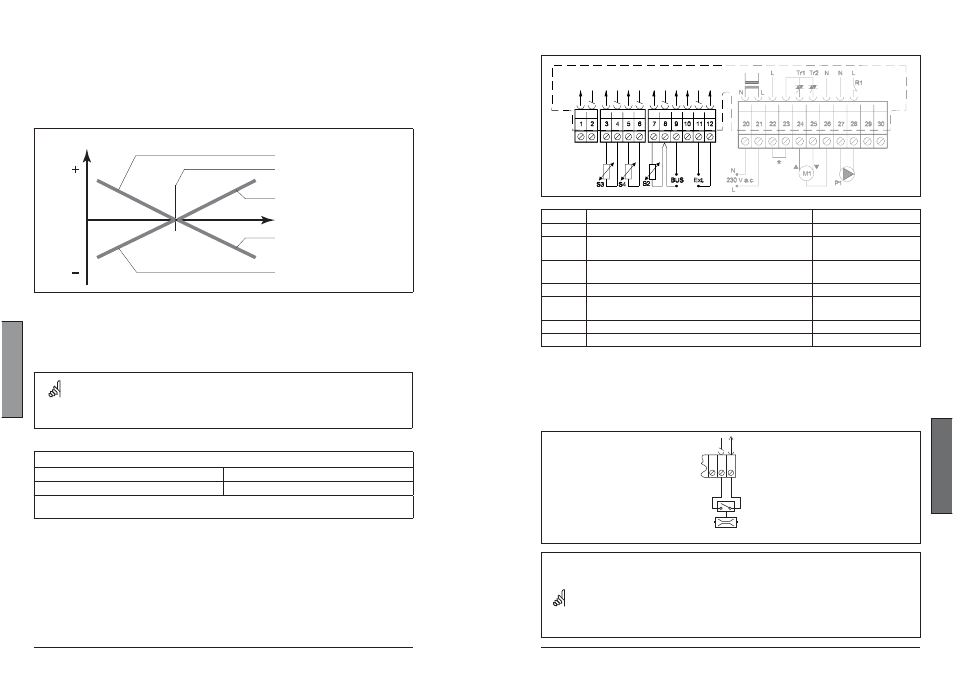

«Return T limit» (Ограничение
температуры возвращаемого теплоносителя)
4000
Регулятор автоматически изменяет заданную температуру подаваемого теплоноси-
теля для получения приемлемой температуры возвращаемого теплоносителя, ког-
да температура возвращаемого теплоносителя падает ниже или поднимается выше
установленного предельного значения.
Влияние
‘Повыш - мин.’ > 0
«Limit» (Ограничение)
‘Повыш макс.’ > 0
Температура обратки
‘Повыш - макс.’ < 0
‘Повыш - мин.’ < 0
Это ограничение основывается на РI- регулировании, при котором Р (коэффициент
влияния) быстро реагирует на отклонения, а I (время интегрирования) реагирует
медленнее и со временем устраняет небольшую разницу между заданными и фак-
тическими величинами. Это достигается путем изменения заданной температуры
подаваемого теплоносителя.
Если «коэф. влияния» слишком высокий и/или «время интегрирования» слишком
маленькое, возникает риск нестабильного регулирования.
«Limit» (Ограничение)
4030
Диапазон настроек
Заводские настройки
10 ... 110 °C
50 °C
Установите температуру возвращаемого теплоносителя,которую Вы принимаете для
системы.
Установите приемлемое предельное значение температуры возвращаемого
теплоносителя.
Когда температура возвращаемого теплоносителя падает ниже или поднимается
выше установленного предельного значения, регулятор автоматически изменяет
заданную температуру подаваемого теплоносителя для получения приемлемой
температуры возвращаемого теплоносителя. Влияние устанавливается в строках
4035 и 4036.
DEN-SMT/DK
VI.KT.F4.50
© Danfoss 03/2013
29
Danfoss 87H2159.10
Клемма
Описание
Тип (рекомендуемый)
1 и 2
Не используется
3 и 4
S3
Датчиктемпературы подаваемого
теплоносителя*
ESM-11 / ESMC / ESMU
5 и 6
S4
Датчик температуры возвращаемого
теплоносителя
ESM-11 / ESMC / ESMU
7 и 8
S2
Датчик температуры подачи
ESM-11 / ESMC / ESMU
8 и 9
ЕCL BUS, соединения для комнатной панели / блока
дистанционного управления
ECA 61
10
Не используется
11 и 12
Внеш. блокировки автоматики или реле расхода (FS)
*
Для правильного функционирования датчик должен быть всегда подключен. Если датчик
не подключен, или в кабеле произошло короткое замыкание, регулирующий клапан
с электроприводом закрывается (функция безопасности).
Подключение реле расхода (FS)
Danfoss 87H2158.10
FS
10 11 12
Поперечное сечение кабеля для подключения датчиков температуры:
0.4 - 0.75 мм
2
Суммарная длина кабеля: максимум 125 м (все датчики, включая ECL BUS)
Длина кабеля, превышающая 125 м, может быть чувствительна к электромагнитным
помехам (EMC).
Подключение датчиков температуры и шины ЕСL
