Инструкция ECL Comfort 210 / 310, приложение A214 / A314
5.2 Ограничение комнатной
Данный раздел касается только вариантов применений A214
с использованием сигнала датчика температуры воздуха в
помещении (датчик температуры воздуха в помещении или
устройство удаленного управления). Применения: A214.1,
A214.3, A214.5, A314.2 и A314.3.
Регулятор подстраивает заданную температуру подачи
теплоносителя/воздуховода для уменьшения разницы между
требуемой и фактической комнатной температурой.
Если комнатная температура выше требуемого значения,
заданная температура подачи должна быть уменьшена.
"Влиян. -макс." (влияние, макс.темп.в помещ) определяет,
насколько должна быть уменьшена температура подачи.
Используйте это влияние, чтобы не допускать превышения
комнатной температуры.
Если комнатная температура ниже требуемого значения,
заданная температура подачи должна быть увеличена
"Влиян. -мин." (влияние, мин.темп.в помещ) определяет,
насколько должна быть увеличена температура подачи.
Используйте этот тип влияния, чтобы не допускать чрезмерного
понижения комнатной температуры. Регулятор обеспечивает
экономию тепла, например, за счет использования солнечной
радиации и др.
Стандартная настройка: -4.0 для "Влиян. -макс." и 4.0 для "Влиян.
- мин."

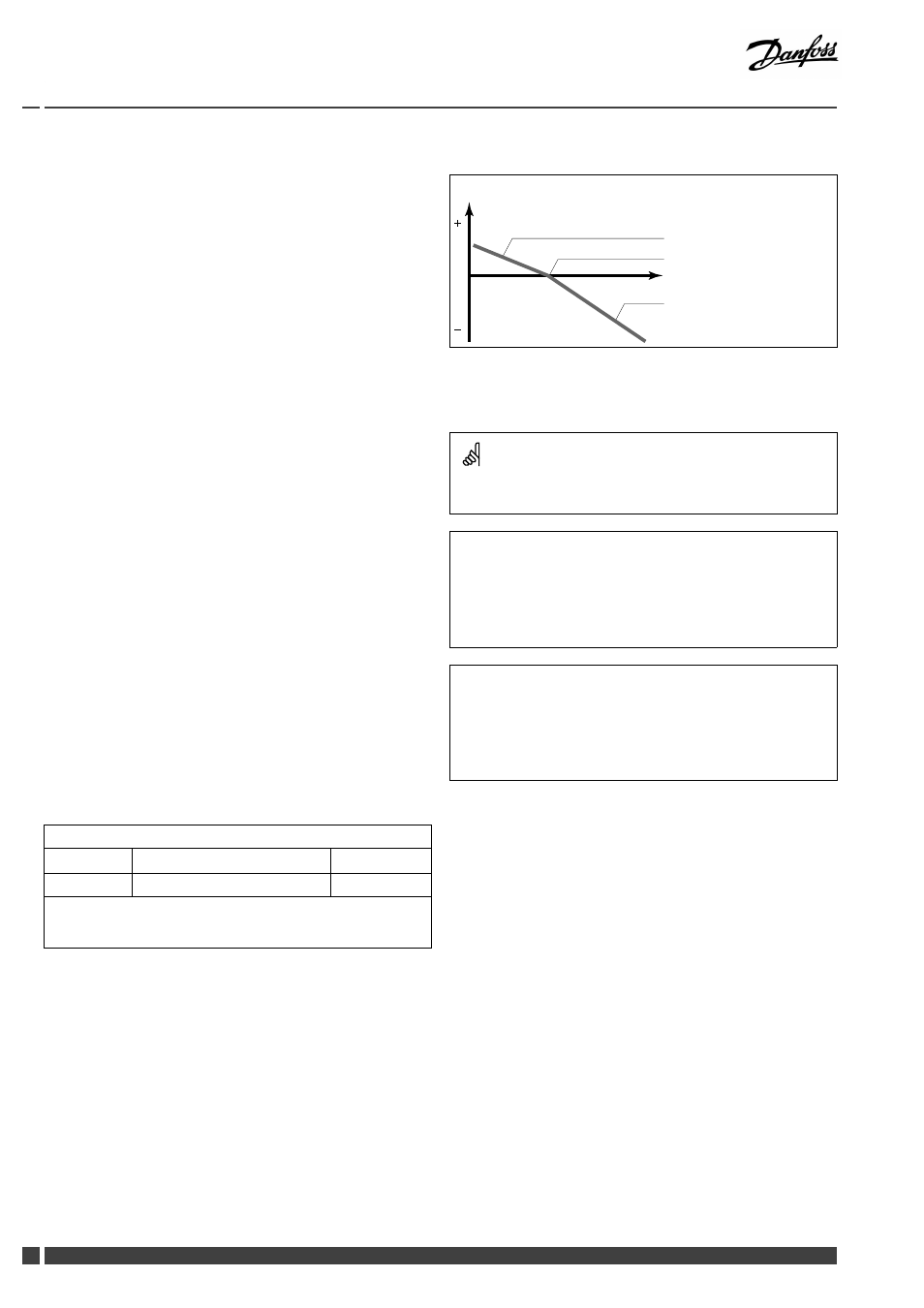

Влияние
"Влиян. - мин." (мин.
ограничение)
Заданная комнатная
температура
Текущая комнатная
температура
"Влиян. - макс." (макс.
ограничение)
"Влиян. - макс." и "Влиян. - мин." определяют влияние
температуры воздуха в помещении на температуру
подаваемого теплоносителя/воздуховода.
Если процент "Влиян." слишком большой и/или "Врем. адапт."
слишком маленький, появляется риск некорректного управления.
Пример 1:
Фактическая комнатная температура на 2 градуса выше нормы.
"Влиян. - макс." устанавливается на -4.0.
"Влиян. -мин." устанавливается на 3.0.
Результат:
Заданная температура подачи теплоносителя/воздуховода
уменьшается на 2 x - 4.0 = 8.0 градусов.
Пример 2:
Фактическая комнатная температура на 3 градуса ниже нормы.
"Влиян. - макс." устанавливается на -4.0.
"Влиян. - мин." устанавливается на 3.0.
Результат:
Заданная температура подачи теплоносителя/воздуховода
увеличивается на 3 x - 3.0 = 9.0 градусов.
Влиян. - макс. (огранич.комнатной темп., макс) 11182
Контур Диапазон установки Заводская
1 –30.0 ... 0.0 -2.0
Определяет степень влияния (уменьшения) на заданную
температуру теплоносителя/воздуховода, если реальная
комнатная температура превышает требуемую (П-регулятор).
-30.0: Комнатная температура оказывает большое влияние.
-2.0: Комнатная температура оказывает небольшое
влияние.
0.0: Комнатная температура не оказывает влияния.
92 DEN-SMT/DK VI.GU.A1.50 Danfoss District Energy
