Инструкция по эксплуатации Danfoss Установка встроенного клапана RTD-G в радиатор
Аква аксессуары Danfoss
Danfoss DKCD
013R9401 09/2006

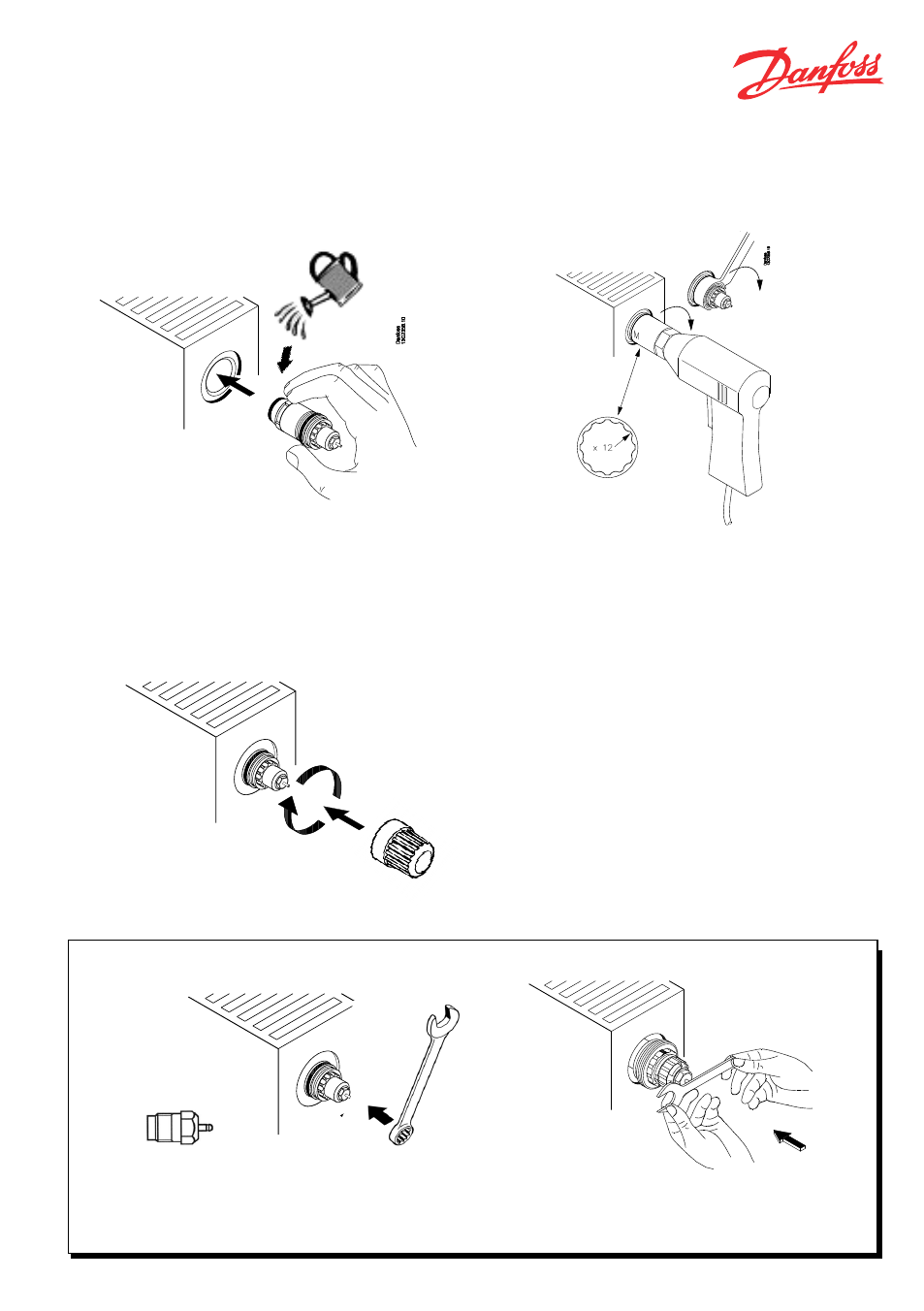

Смочите клапан водой. Вставте клапан в
корпус радиатора и закрутите по резьбе
вручную.
Lubricate using water. Apply valve to the radiator
and tighten by hand.
С помощью ключа 22 затяните клапан с
вращающим моментом 30Nm ±10%.
Fasten valve to a torque of 30 Nm ±10%.
Use spanner 22.
3
1
2
Сальник можно менять и во время работы
клапана, используя для этого ключ 10.
The gland seal can be replaced while the system is in
operation. Use spanner 10
Проверьте работоспособность шпинделя
клапана
Test operation of valve spindle
Замена сальника 013L0669
Replacement of gland seal, Code no 013L0669
1
2
Инструкция
по установке встроенного клапана
типа RTD-G, код 013L0672 в радиатор
INSTRUCTION
Built-in valve, type RTD-G, code no. 013L0672
Installation of built-in valve in radiator
Наденьте на клапан зеленый защитный
колпачек и затяните его
Fit green protection cap. Tighten the cap.
