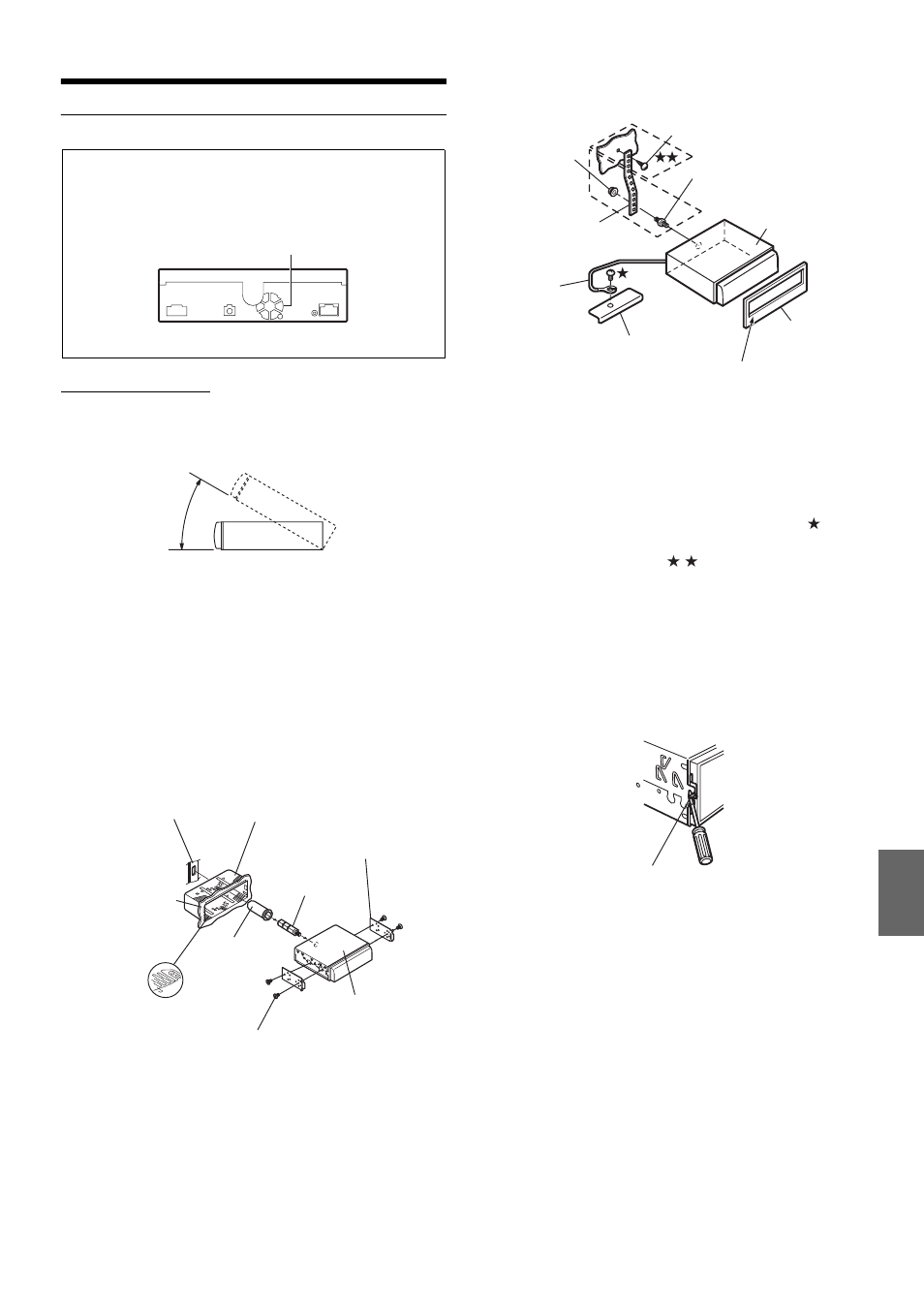

Установка
Установка монитора
Место установки
Прежде чем определить место для установки, убедитесь, что
открытие и закрытие дисплея не будет препятствовать
перемещению рычага переключения передач.
• Устанавливайте под углом не более 30 градусов от
горизонтали.
• Угол поворота монитора, установленный на заводе, равен
90 градусам. В зависимости от модели автомобиля
дисплей при открытии может касаться приборной
панели. Угол монитора можно отрегулировать и
сохранить в памяти, чтобы монитор не касался
приборной панели при открытии. Для получения
информации о настройке монитора см. “Изменение угла
наклона монитора” на стр. 41.
Выбранный угол монитора остается в памяти даже после
отключения автомобильного аккумулятора.
Удаление
1. Используя маленькую отвертку (или подобный
инструмент), протолкните стопорные штифты в
положение “верх” (см. описание шага 3). После
разблокирования обоих штифтов вытаскивайте
устройство осторожно, чтобы избежать повторной
блокировки первого штифта до разблокировки
второго.
2. Выдвиньте устройство, оставляя его
незаблокированным.
1
Вставьте монтажную рамку в приборную панель.
Установите прилагаемый кронштейн на монитор.
• Используйте прилагаемые винты с плоской головкой
(M4 × 5) для установки монитора.
В противном случае можно повредить устройство.
* Если установленная монтажная рамка не закреплена в
приборной панели, то эту проблему можно устранить за
счет разжатия нажимных пластин.
Отверстие для вентиляции
Осторожно
Не блокируйте вентилятор и радиатор устройства, иначе циркуляция
воздуха может быть затруднена. При блокировке тепло будет
накапливаться внутри устройства, что может привести к возгоранию.
Задняя часть устройства
Кронштейн
Монтажная рамка
(в комплекте)
Монтажный
кронштейн (в
комплекте)
IVA-D800R
Винты с плоской головкой
(M4 × 5) (в комплекте)
Приборная
панель
Резиновый
колпачок
(в
комплекте)
Болт с шестигранной
головкой
(в комплекте)
Нажимные
пластины*
2
Если автомобиль оборудован кронштейном, вставьте
длинный болт с шестигранной головкой в заднюю
панель устройства IVA-D800R и наденьте на болт
резиновый колпачок. Если автомобиль не оборудован
кронштейном, укрепите блок монитора металлической
монтажной полосой (не входит в комплект). Прикрепите
заземляющий провод устройства к оголенной
металлической поверхности с помощью винта (
), уже
закрепленного на корпусе автомобиля.
• Для винтов с маркировкой используйте
соответствующие винты для выбранного расположения
установки.
Подключите каждый провод усилителя или
эквалайзера к соответствующему проводу, выходящему
из левой нижней части устройства IVA-D800R.
Подключите все выводы устройства IVA-D800R в
соответствии с описанием, представленным в разделе
подключений.
3
Вставьте устройство IVA-D800R в приборную панель.
После установки устройства убедитесь в том, что
стопорные штифты целиком находятся в нижнем
положении. Для этого сильно нажмите на устройство,
одновременно толкая стопорный штифт вниз с
помощью маленькой отвертки. Это гарантирует
правильную фиксацию устройства и не позволяет ему
случайно выскочить из приборной панели. Установите
входящую в комплект переднюю рамку.
Шуруп
Двухсторонний болт
IVA-D800R
Передняя рамка
(в комплекте)
Широкий край должен
быть направлен вниз.
Корпус
Вывод
заземления
Металлическая
монтажная полоса
Шестигранная
гайка (M5)
Стопорный штифт
