630.00.00.000 РЭ
9

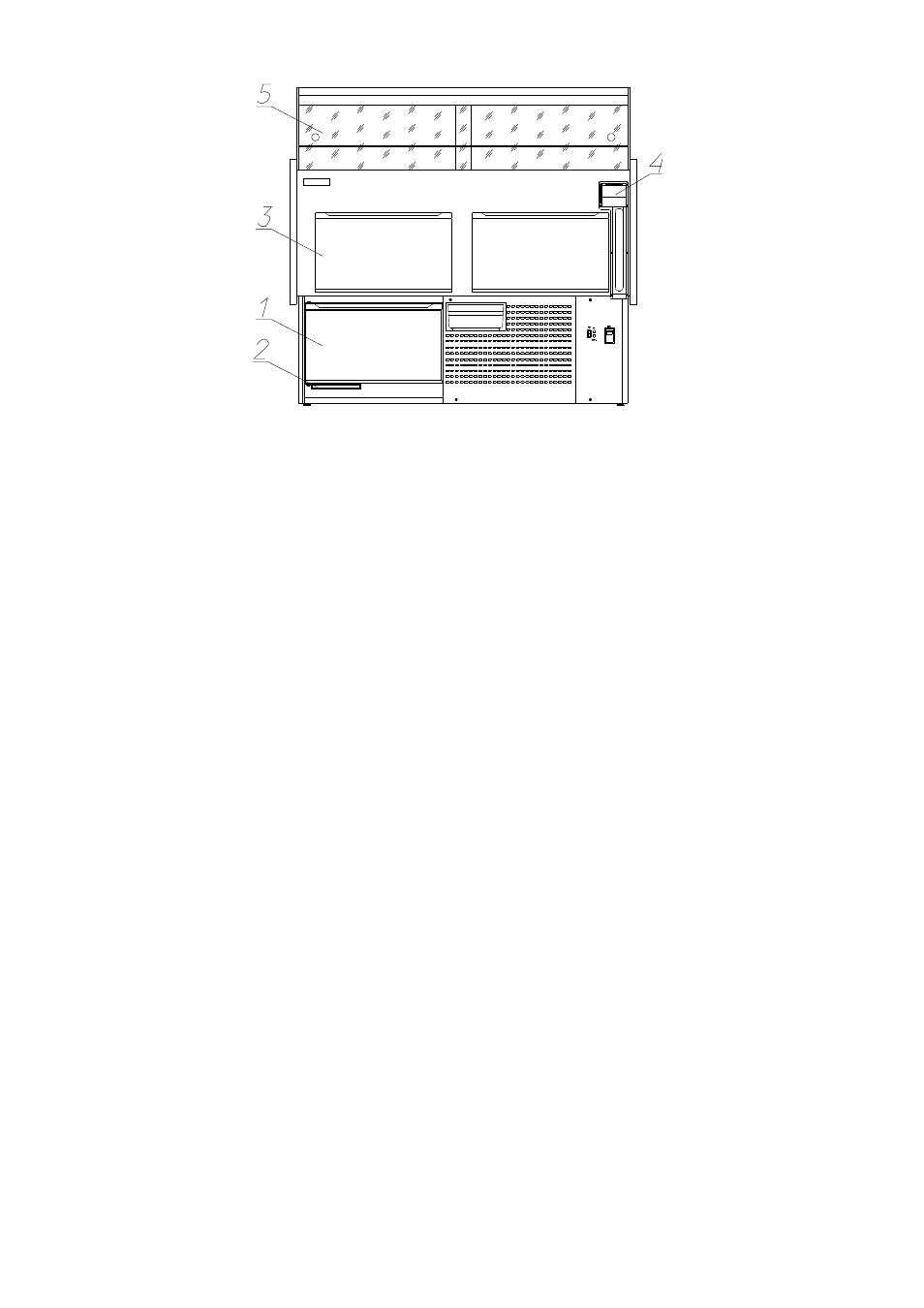

1 – дверь дополнительно охлаждаемой камеры (для серии “D”);
2 – поддон запасника (для серии “D”); 3 – дверь запасника (кроме серии “Q”);
4 - микропроцессорный блок управления; 5 – раздвижные шторки.
Рисунок 2 - Вид витрины сзади
3 ПОДГОТОВКА ВИТРИНЫ К РАБОТЕ
3.1 Распаковывать изделие следует осторожно, не допуская ударов и толчков.
Кантовать запрещается.
3.2 Тщательно промыть внутреннюю поверхность и все принадлежности
витрины в соответствии с п. 6.6.4 и 6.6.5.
3.3 Установить стекла боковые поз. 1 рис. 3 и кронштейны (вертикальные)
поз. 7 рис. 3, закрепив их винтом поз. 15 рис. 3. к боковинам корпуса витрины.
3.4 Прикрепить фонарь в сборе с отражателем и лампой освещения
поз. 6 рис. 3 к боковым стеклам поз. 1 рис. 3 при помощи деталей поз. 15, 16, 17
рис. 3. Установить полку верхнюю поз. 18 рис. 3. закрепив ее деталями поз. 9, 16, 17
рис. 3. Гайки поз. 17 рис. 3 затягивать от руки.
3.5 Установить поддоны поз. 13 рис. 3 передним краем на упор
поз. 19 рис. 3 вид В.
3.6 Слегка натянуть провод лампы освещения поз. 12 рис. 3, спрятать излишки
за решетку испарителя поз. 5 рис. 3.
3.7 Установить раздвижные шторки поз. 22 рис. 3 в направляющую для
шторок поз. 11 рис. 3.
3.8 Для серии “Q” - установить стеклянный отбойник поз. 2 рис. 4 в паз между
профилем передним поз. 7 рис. 4 и профилем поз. 4 рис. 4 (вид А).
3.9 Установить кронштейны стеклополки поз. 10. рис 3 в пазы кронштейнов
(вертикальных) поз. 7 рис. 3 на необходимую высоту. Уложить стеклополку поз. 8
рис. 3 на кронштейны. После этого установить стекло переднее поз. 2 рис. 3 в паз
профиля переднего (вид В рис. 3).
3.10 Отрегулировать опоры регулировочные поз. 4 рис. 3, обеспечив
устойчивое горизонтальное положение витрины.
3.11 Установить витрину в сухое, проветриваемое помещение.
Не устанавливать витрину вблизи источников тепла, таких как батарея отопления,
электрообогреватель.
