CHAMPION STT1170E - Инструкция (Страница 10)

10
2 1
3

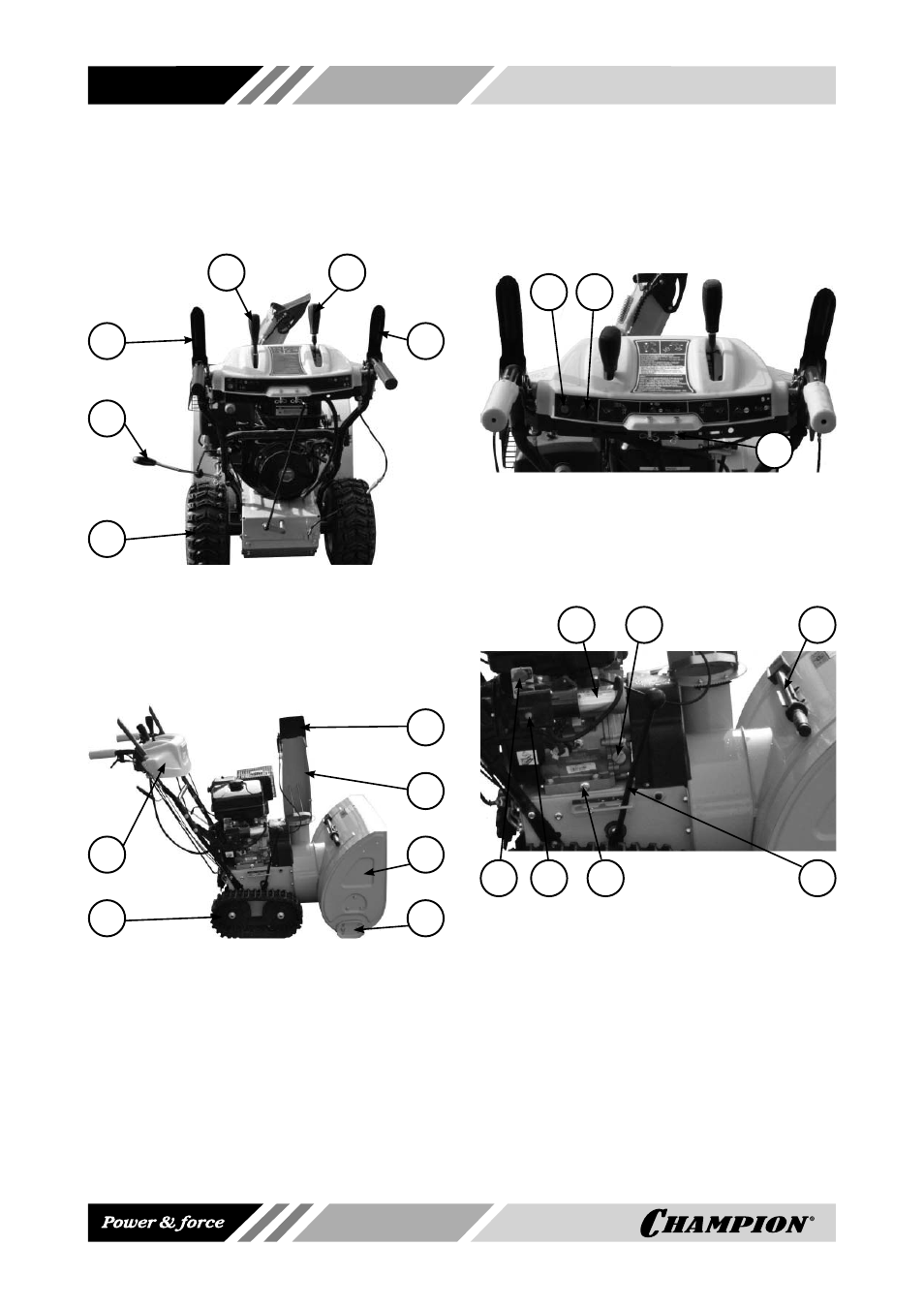

Рис.C
1.Выключатель фары 2. Выключатель обо-
грева рукояток (только STT1170E) 3.Срезные
болты шнека(запасные).
3 1 7
4 5 6
2
Рис.D
1. Пробка для слива масла 2.Выключатель
электрического стартера 3.Выключатель за-
жигания 4. Электрический стартер 5. Крыш-
ка/щуп горловины для залива масла 6. Ло-
патка для чистки желоба 7. Рычаг установки
высоты шнека (только STT1170E).
ОСНОВНЫЕ УЗЛЫ
И ОРГАНЫ УПРАВЛЕНИЯ
1
2
3
4
6
5
Рис.А
1.Колесо 2. Рычаг управления поворота же-
лоба 3.Рычаг включения шнека 4.Рычаг
управления наклона выброса 5. Рычаг пе-
реключения передач 6.Рычаг привода хода
6
5
4
3
1
2
Рис.B
1.Гусеница 2.Фара 3. Дефлектор регулиро-
вания наклона выброса снега 4.Направля-
ющий желоб выброса снега 5. Кожух шнека
6.Салазки регулировки высоты кожуха.
