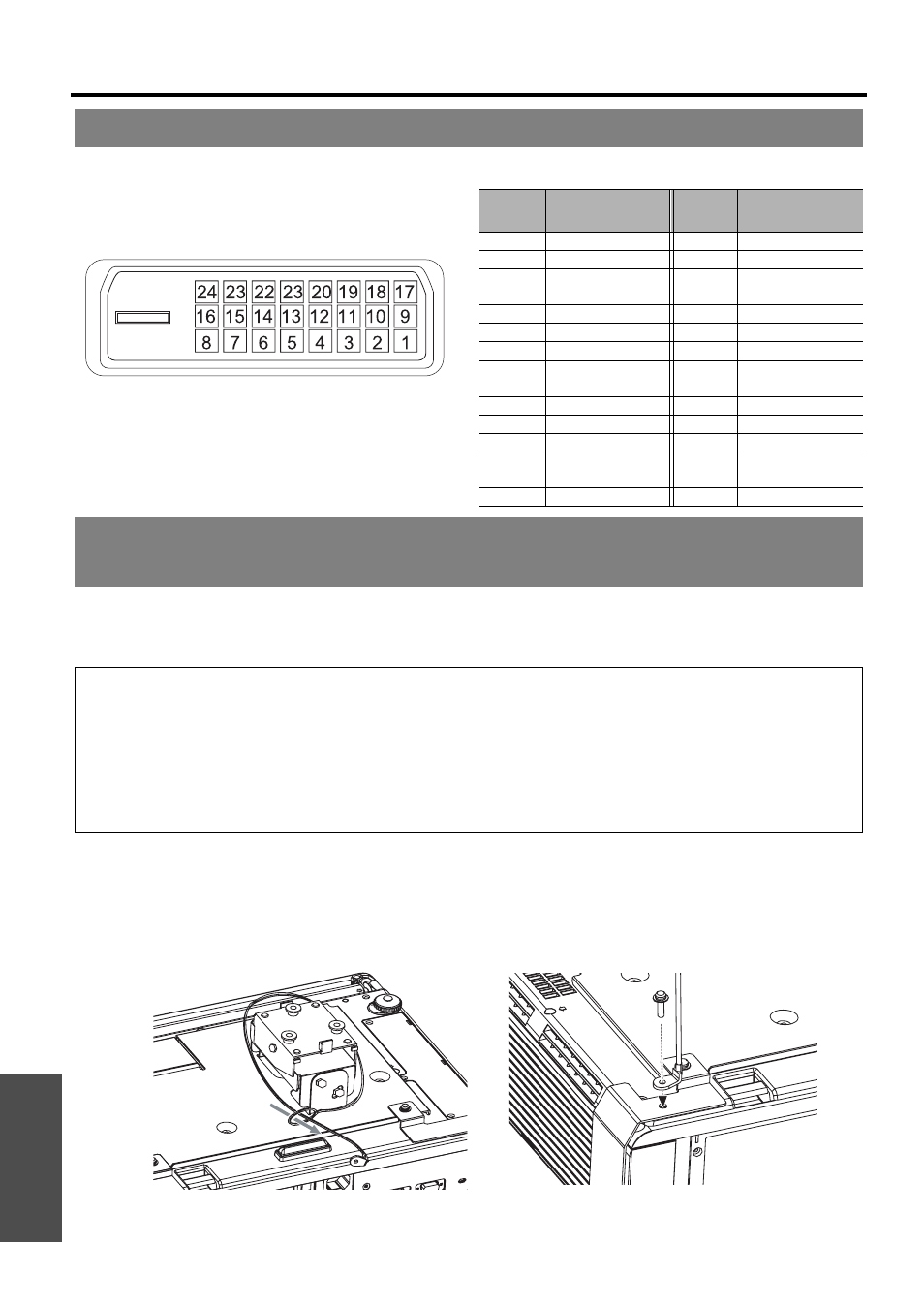

Назначение выводов и названия сигналов
Проектор и потолочный кронштейн разработаны с учетом требований безопасности, тем не менее, для
обеспечения безопасной и надежной работы необходимо убедиться, что при потолочной установке к нижней
части проектора прикреплен предохранительный трос.
J
Установка кабеля заземления
1. Установите потолочный кронштейн в соответствии с инструкцией.
2. Сделайте петлю и закрепите кабель на потолочном кронштейне, оставив немного свободного места.
Протяните конец кабеля с держателем через петлю на другом конце кабеля.
3. Закрепите держатель на нижней части проектора с помощью винта.
Крутящий момент: 1,25±0,2 Н·м
* Выше приведен пример для ET-PKF100S.
Разъем DVI-D IN
№
вывода
Название
сигнала
№
вывода
Название
сигнала
1
TMDS Data 2-
13
2
TMDS Data 2+
14
+5V
3
TMDS Data 2/4
shield
15
GND
4
16
Hot Plug Detect
5
17
TMDS Data 0-
6
DDC clock
18
TMDS Data 0+
7
DDC data
19
TMDS Data 0/5
shield
8
20
9
TMDS Data 1-
21
10
TMDS Data 1+
22
TMDS clock shield
11
TMDS Data 1/3
shield
23
TMDS clock+
12
24
TMDS clock-
Средства безопасности при установке на потолочном
кронштейне
ПРИМЕЧАНИЕ:
• Производитель не несет ответственность за последствия опасных ситуаций или повреждения проектора,
возникшие из-за потолочного кронштейна, приобретенного не у официального дистрибьютора, или условий
эксплуатации даже при действующей гарантии.
• Необходимо использовать динамометрическую отвертку. Использовать электрические или ударные отвертки
запрещается
• Все работы, связанные с инсталляцией устройства например, подвешивание под потолком, должны выполняться
только квалифицированным персоналом.
• Свободный потолочный кронштейн необходимо немедленно снять.
