PROTHERM Медведь РLO - Инструкция (Страница 22)

20, 30, 40, 50, 60 РLO
~22~
4.1.
Панель управления горизонтальная

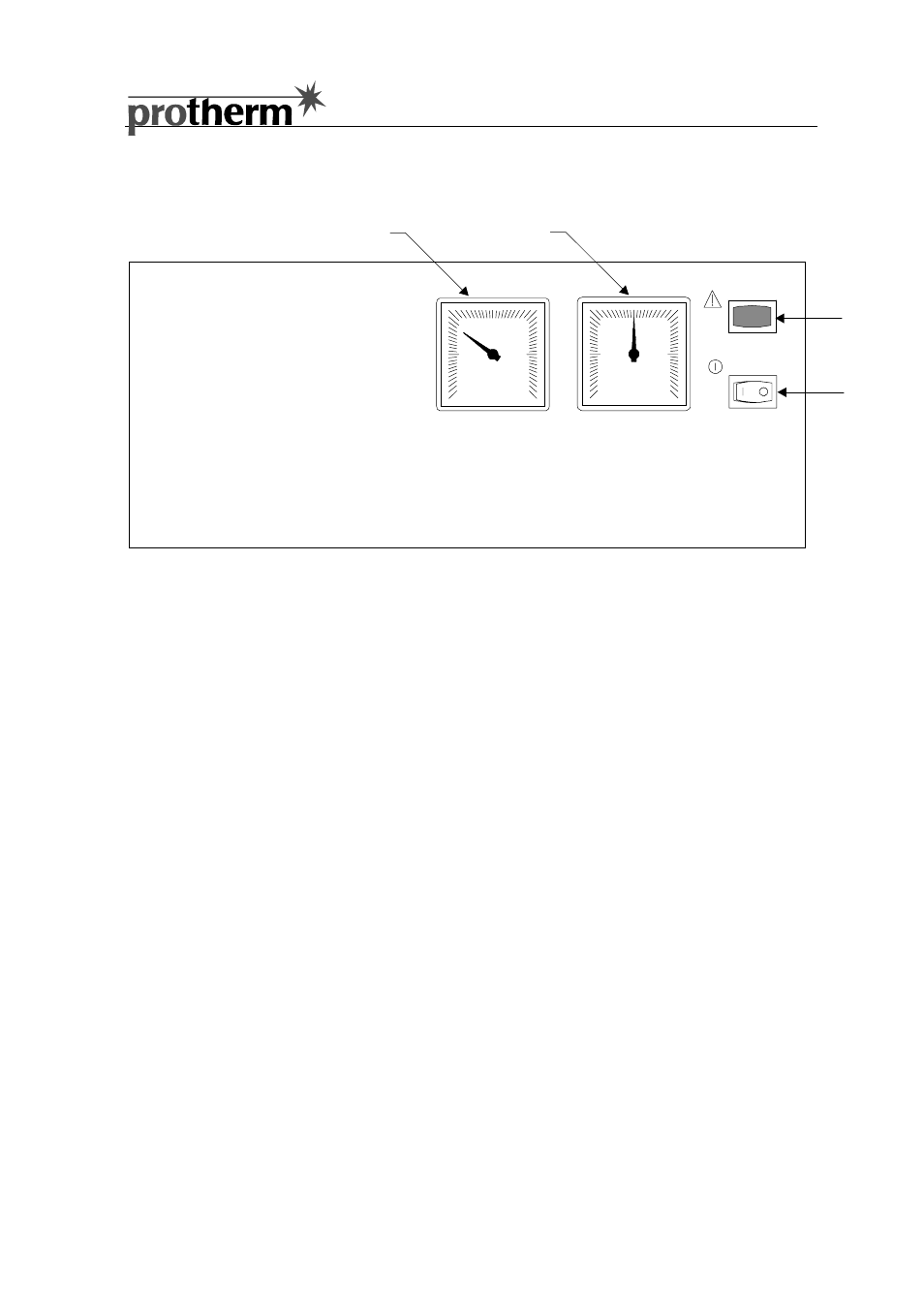

Рис.3а Панель управления горизонтальная
1 -
термометр
2 -
манометр
3 -
сигнализатор аварийных состояний
4 -
сетевой выключатель
Термометр, манометр – показывают температуру и давление ОВ.
Сетевой выключатель – отключает подачу электрической энергии
в котел.
Сигнализация аварийных состояний
(
обозначение
«
предупреждающий треугольник») – зажиганием сигнализируется
неисправность в результате превышения температуры ОВ выше
допустимой величины.
4.2.
Панель управления вертикальная
Переключатель мощности котла (кроме котла PROTHERM 60
РLO) (два факела – один факел) – служит для переключения
1 2
3
4
