Глава 1: Начало работы
1-4
Убедитесь, что ИК приемник находится в зоне прямой видимости. В противном случае
Media Player может не реагировать на команды с пульта ДУ.
5
Индикаторы
Показывает состояние HD медиплеера.
Индикатор
Состояние
Описание
Питание
Не горит
Устройство выключено.
Красный
Устройство в спящем режиме.
Синий
Устройство включено.
Устройства
хранения
Не горит
Устройство хранения не найдено.
Мигает
Получение данных с устройства хранения.
Горит
Устройство хранения найдено.

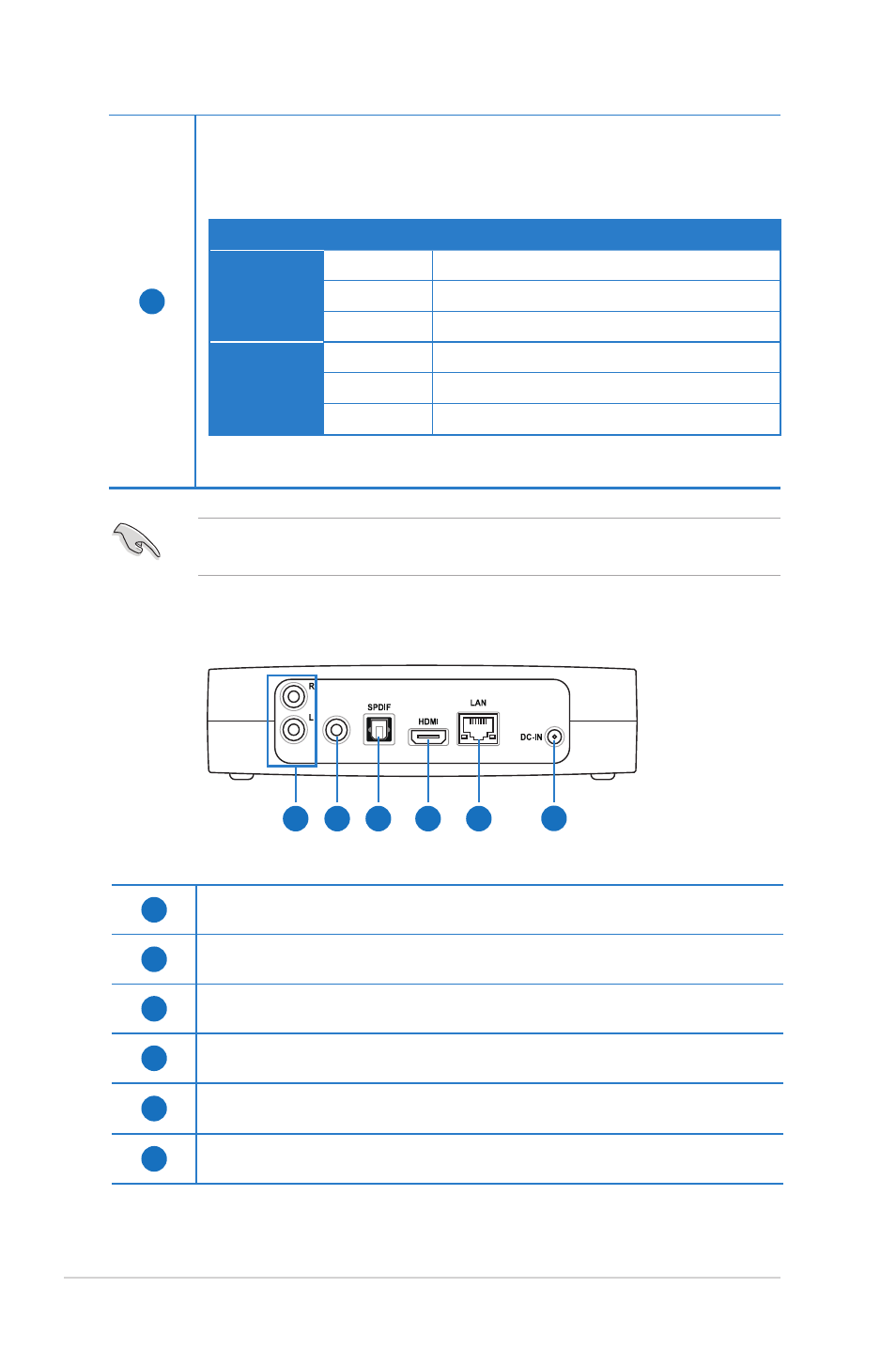

Задняя панель
1
Аналоговый аудиовыход (красный и белый)
Вывод звука на телевизор или другое аудиоустройство.
2
Аналоговый аудиовыход (желтый)
Подключение телевизора или другого видеоустройства.
3
Цифровой аудиовыход (S/PDIF)
Подключение внешней Hi-Fi аудиосистемы.
4
Разъем HDMI
Подключение HDMI устройства.
5
Разъем LAN (RJ-45)
Подключение к локальной сети.
6
Разъем питания (DC-In)
Подключение блока питания.
Audio Out
Video Out
1
3
4
5
6
2
