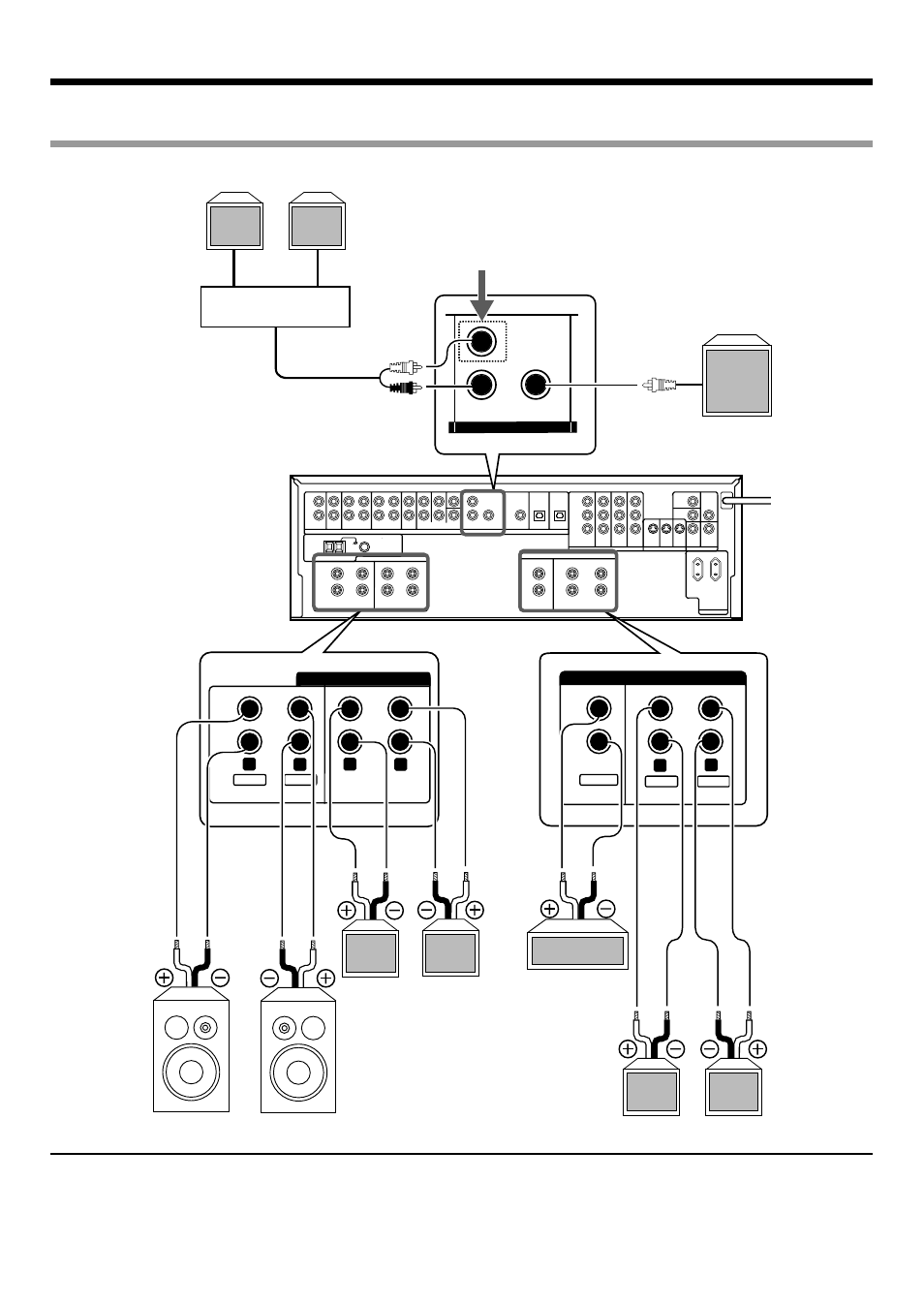

Подключение акустических систем (KRF-V6200D)
CENTER
SURROUND
+
-
R
GRAY
L
BLUE
GREEN
PRE OUT
SUB WOOFER
SURROUND
BACK
+
-
R
RED
L
R
L
WHITE
FRONT SPEAKERS (6-16
7)
SPEAKER A
SPEAKER B
SURROUND SPEAKERS (6-16
7)
L f
Замечание:
- Сопротивление акустических систем
После проверки требуемого сопротивления акустических систем, значение которого приведено на задней панели ресивера, подключите к
ресиверу акустические системы с соответствующим сопротивлением. Использование акустических систем с сопротивлением, отличаю-
щимся от значения, указанного на задней панели ресивера, может привести к сбоям в работе ресивера или повреждению акустических
систем или ресивера.
Тыловые возвратные АС
Левая
Правая
В 6.1-канальной конфигурации аку-
стических систем к этому гнезду под-
ключайте тыловую возвратную аку-
стическую систему (через усилитель
мощности). В настройках акустичес-
ких систем выберите «BS MONO» -
стр.20.
Усилитель мощности
Активный
сабвуфер
К сетевой розетке
Правая
Левая
Фронтальные акустические системы А
Правая
Левая
Фронтальные акусти-
ческие системы В
Центральная АС
Правая
Левая
Тыловые акустические системы
