15
120
290
460
976
607
792
153
730
1385
50
a
c
750
e

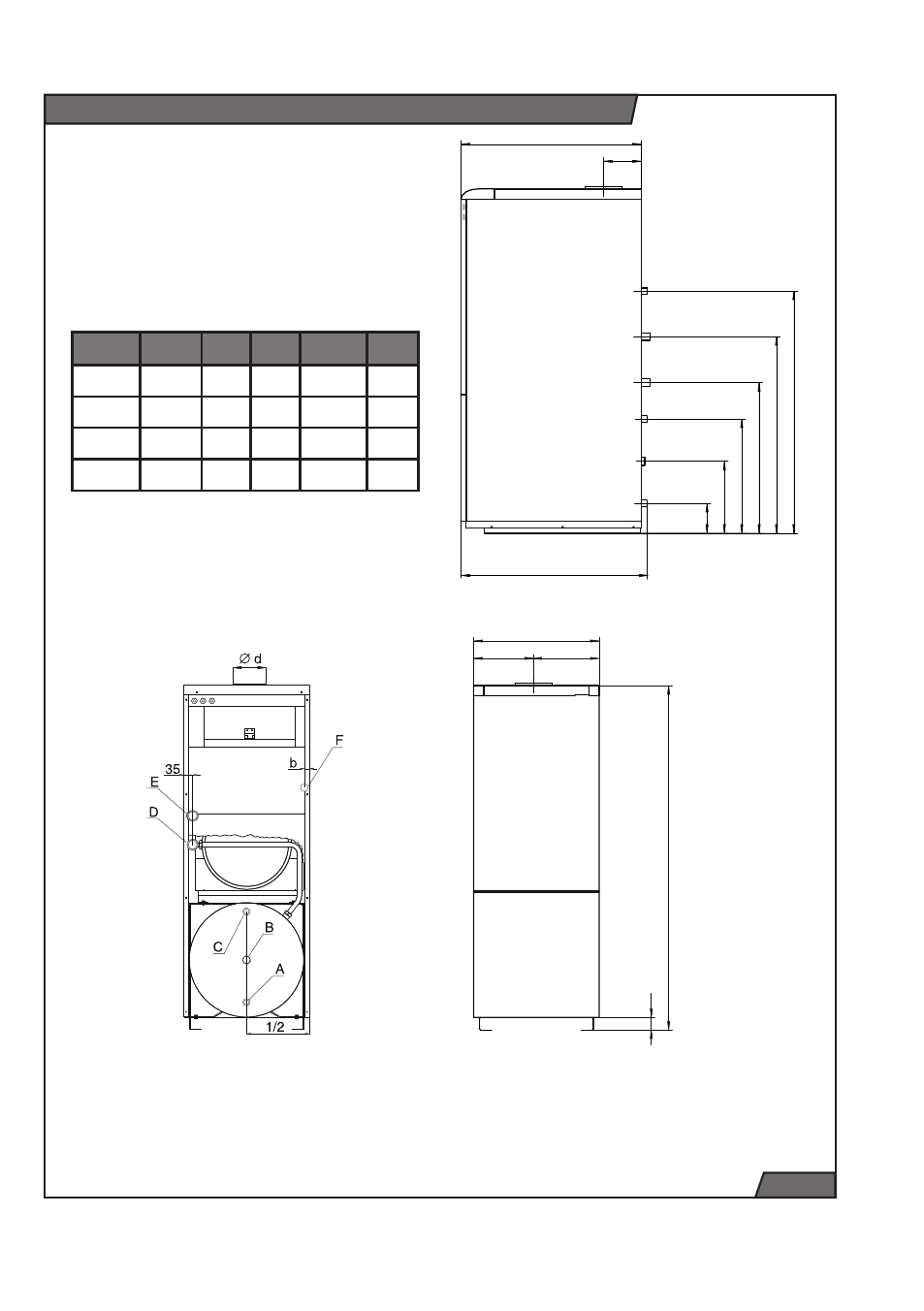

Подсоединительные размеры котла 20 (30, 40, 50)KLZ
Тип a b c e ød
20 KLZ 327,5 191 505 177,5 130
30 KLZ 285 106 505 220 130
40 KLZ 242,5 21 505 262,5 150
50 KLZ 285 21 590 305 180
Рис. 5
A – Патрубок входа ХВС 3/4“ B – Патрубок циркуляции ГВС 3/4“
C – Патрубок выхода ГВС 3/4“ D – Обратная линия системы отопления 1“
E – Подающая линия системы отопления 1“ F – Подсоединение газа 3/4“
