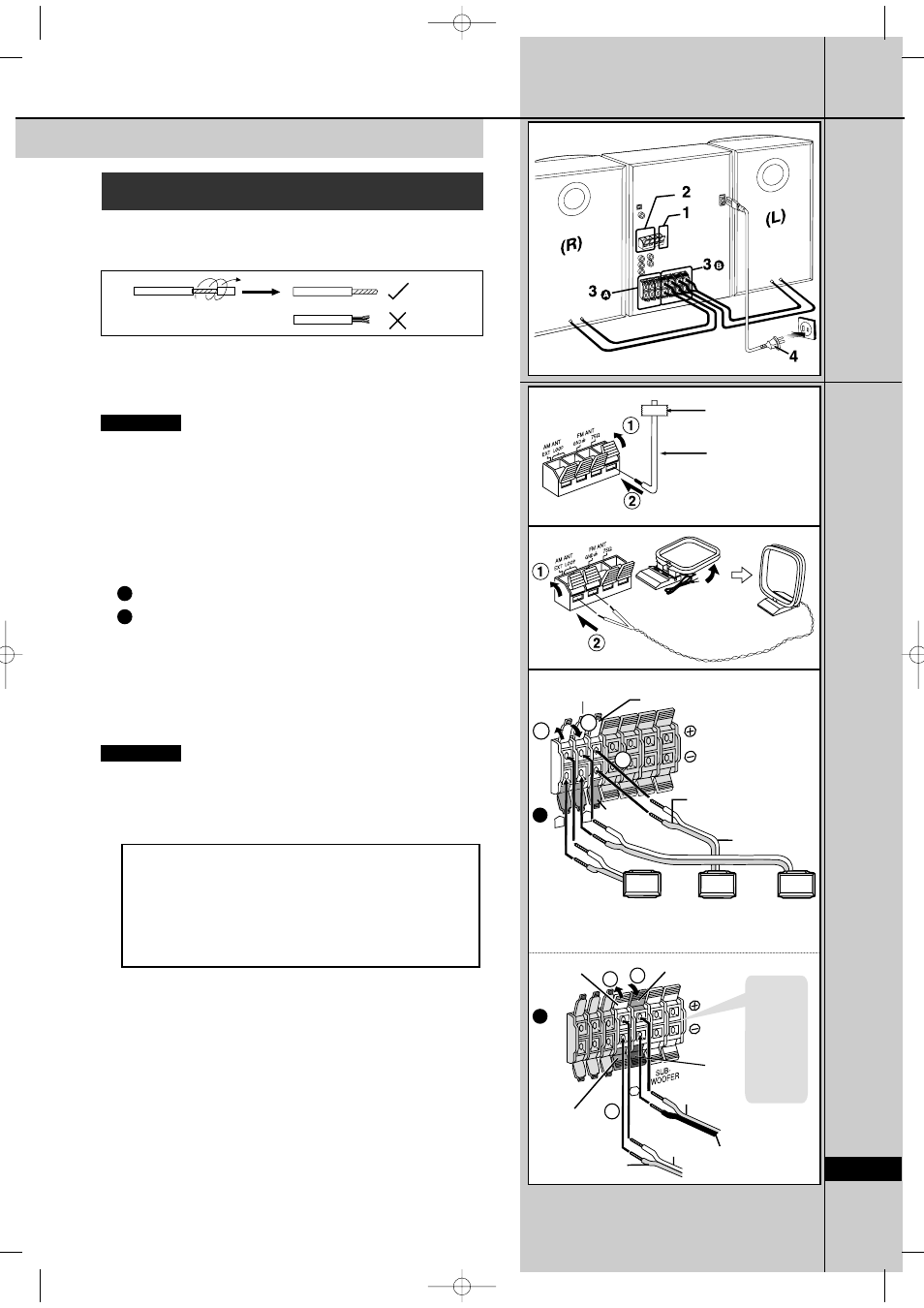

Подключения
Основные подключения (для аксессуаров,
входящих в комплект поставки)
●
Подключение шнура питания к стенной розетке осуществляется только
после завершения всех соединений.
●
Для подготовки антенных кабелей и акустических проводов открутите
виниловые наконечники и стяните их.
Подсоедините комнатную антенну FM
Закрепите антенный провод на стене или колонне в положении, обеспечива-
ющем минимальные искажения сигнала.
Примечание
Для обеспечения наилучшего качества приема:
Рекомендуется использование внешней антенны FM (См. стр. 24)
Подсоедините рамочную антенну АМ
Поставьте антенну на ее основание. Провод антенны удалите от других про-
водов и шнуров.
Подсоедините акустические кабели
А
Кабели центральной АС и АС окружающего звучания
В
Кабели фронтальных (Л/П) АС
Подключите кабели к разъемам соответствующего цвета.
●
Никогда не закорачивайте положительный (+) и отрицательный (-) акус-
тические провода.
●
Убедитесь, что к положительным разъемам (+) подсоединены только по-
ложительные провода (красный или серый), а к отрицательным разъе-
мам (-) подсоединены только отрицательные провода (черный, синий
или серый с синей полосой).
Неправильное подключение может привести к повреждению динамиков.
Осторожно:
Используйте только комплектующие акустические системы.
Использование других АС может привести к повреждению устройства и от-
рицательно сказаться на качестве звучания.
Подключи-
те с левой
стороны
таким же
образом.
Предупреждение:
●
Используйте данные АС только с рекомендованной аудиосистемой.
Несоблюдение этого требования может привести к повреждению
усилителя и/или динамиков и может вызвать возгорание. Если воз-
никли повреждения или Вы заметили неожиданные изменения в ра-
боте устройства, проконсультируйтесь у квалифицированного тех-
нического персонала.
●
Не пытайтесь закрепить колонки на стене способом, отличным от
описанного в данной инструкции.
1
Липкая лента
Комнатная
антенна FM
2
Рамочная антенна АМ
3
Серый (+)
1
2
3
R
L
Серый с синей полосой
Синий (-)
Серый (+)
(SB-PS90) АС
окружающего
звучания
(правая)
(SB-PC93)
Центральная АС
(SB-PS90) АС
окружающего
звучания
(левая)
Серый (+)
Серый (+)
Красный (+)
Красный (+)
Синий (-)
Синий (-)
1
2
3
R
Черный (-)
Черный (-)
А
B
