Инструкция по эксплуатации Yamaha Drag Star XVS650 (2003)
Страница 71
6-22
1
2
3
4
5
6
7
8
9
ПЕРИОДИЧЕСКИЕ ТЕХНИЧЕСКИЕ ОБСЛУЖИВАНИЯ И МЕЛКИЙ РЕМОНТ

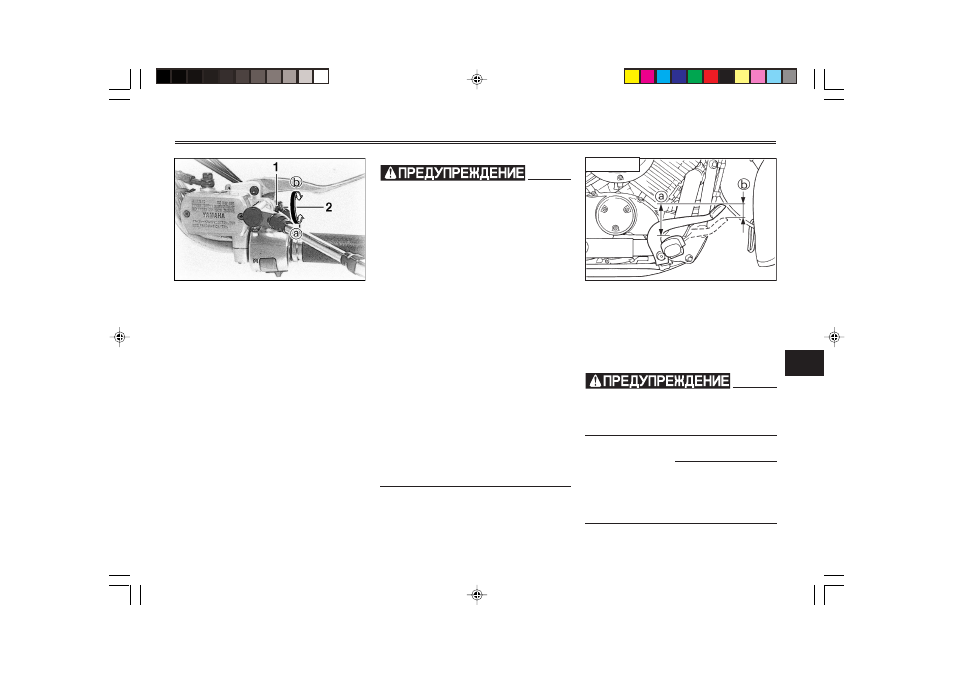

1. Контргайка
2. Штуцер регулировки свободного хода рыча-
га сцепления
1. Ослабьте контргайку на ры-
чаге тормоза.
2. Для того, чтобы увеличить
свободный ход рычага тормо-
за, вращайте регулировочный
штуцер в направлении a.
Для того, чтобы уменьшить
свободный ход рычага тормо-
за, вращайте регулировочный
штуцер в направлении b.
3. Затяните контргайку.
EW000099
8
8
8
8
8
После регулировки свобод-
ного хода рычага тормоза
проверьте величину свобод-
ного хода и убедитесь в том,
что тормоз срабатывает
нормально.
8
8
8
8
8
Ощущение мягкости или
вязкости перемещения ры-
чага тормоза может свиде-
тельствовать о наличии
воздуха в гидравлической
системе. Если в гидравли-
ческой системе присутству-
ет воздух, поручите дилеру
фирмы “Ямаха” удалить воз-
дух из системы прежде, чем
продолжить эксплуатацию
мотоцикла. Воздух в гидрав-
лической системе ухудшает
эффективность торможения,
что может вести к потере
управления и к аварии.
XVS650
а. Расстояние между педалью тормоза и под-
ножкой.
b. Свободный ход педали тормоза
EAU00711*
Регулировка положения и
свободного хода педали тор-
моза
EW000104
Рекомендуется поручить выпол-
нение этих регулировок дилеру
фирмы “Ямаха”.
ПРИМЕЧАНИЕ:
Регулировку положения педали
тормоза следует выполнить пе-
ред регулировкой свободного
хода педали.
5SC-28197-R0-6.pmd
2003/05/22, 15:06
22
