VQT2U14
УКРАЇНСЬКА
6

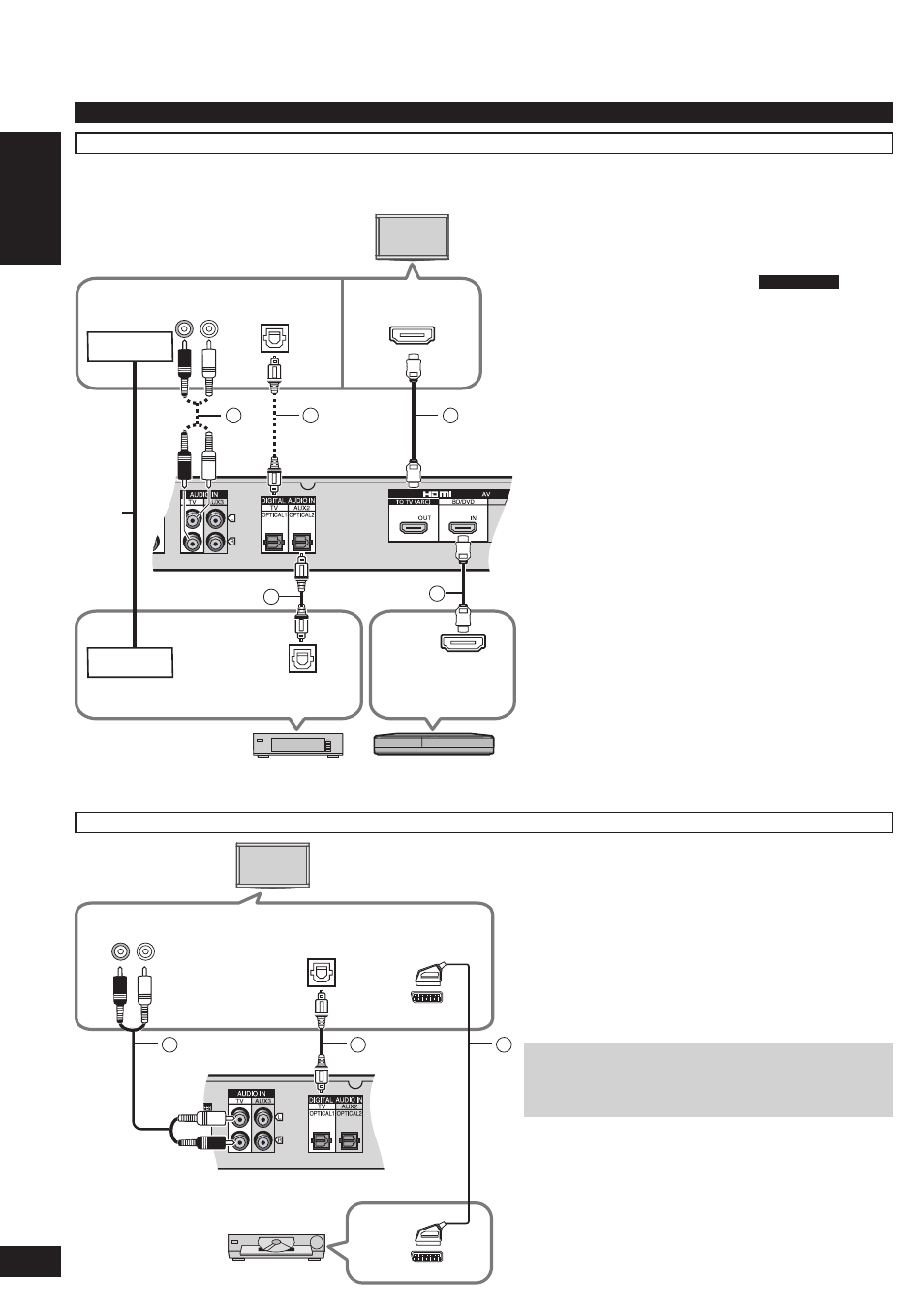

Підключення до домашнього кінотеатру
Основні підключення
Підключення обладнання через гніздо HDMI (телевізор, записуючий пристрій DVD тощо)
Підключення кабелів до аудіогнізд (DVD-плеєр тощо)
1 3 2
Телевізор
Аудіовихід
R L
DVD-плеєр
тощо
Основний апарат
1 Оптоволоконний кабель (не включено)
• Вставте кабель правильно за формою у гніздо.
• Не згинайте!
2 Стереофонічний кабель (не включено)
Якщо задіяне оптичне гніздо цифрового виходу,
використовуйте з’єднання 1.
Якщо оптичне гніздо цифрового виходу не задіяне,
використовуйте з’єднання 2.
3 21-контактний скарт-кабель (не включено)
Щоб підібрати правильний відеокабель, прочитайте
інструкції по користуванню обладнанням, яке
підключається.
Щоб прослуховувати звук через цю систему, після
виконання всіх підключень встановіть режим
входу на “TV ” (телевізор) та до мінімуму зменште
гучність на телевізорі.
3 2 1
1 4
Основний
апарат
Цифровий
аудіовихід
(оптичний)
HDMI
вхід
Телевізор
HDMI
відео/аудіо
вихід
Blu-ray-плеєр/
DVD-рекордер,
STB тощо
Аудіовихід
R L
STB тощо
Цифровий
аудіовихід
(оптичний)
HDMI IN
HDMI OUT
Кабель
HDMI
6
Підк
лю
чення
до
до
м
ашньог
о
кіно
театр
у
2 , 3 : Це з’єднання є необхідним для підключення до
телевізора, несумісного з ARC.
Для отримання насолоди від звучання телевізора.
Просте підключення за допомогою зворотного аудіоканалу (ARC)
(
➜ зліва): Традиційно для виконання настроювання потрібно 2 кабелі для
підключення системи й телевізора: кабель HDMI та волоконно-оптичний
кабель або стереокабель. Тепер завдяки технології ARC для підключення
до ARC-сумісного телевізора Вам знадобиться тільки 1 кабель HDMI.
Рекомендований кабель HDMI є ARC-сумісним.
1 Кабель HDMI (не включено)
Перевірте підключення телевізора до TO TV (ARC) системи.
При підключенні ARC-сумісного телевізора з’єднайте гніздо [TO TV (ARC)]
цієї системи із вхідним гніздом HDMI телевізора ( ARC-сумісним).
(Якщо телевізор обладнаний ARC-сумісними й несумісними гніздами,
здійсніть підключення до ARC-сумісного вхідного гнізда HDMI).
Примітки:
• Рекомендовано використовуватн кабель HDMI
виробництва Panasonic.
• Використовуйте швидкісні HDMI-кабелі з логотипом HDMI
(зображений на обкладинці).
• Рекомендується використання високошвидкісного кабелю
HDMI при відтворенні сигналу 1080p.
2 Оптоволоконний кабель (не включено)
• Вставте кабель правильно за формою у гніздо.
• Не згинайте!
3 Стереофонічний кабель (не включено)
• Якщо підключення 2 неможливе, здійсніть підключення 3.
Якщо обидва вже підключені, підключення 2 має перевагу
над підключенням 3 при підключенні до системи телевізора.
„ ARC (зворотний аудіоканал)
Ця функція була додана до HDMI версії 1.4.
Завдяки цьому посилаються цифрові аудіосигнали від вхідного
гнізда HDMI телевізора тощо на вихідне гніздо HDMI цієї системи.
• Для отримання інформації щодо ARC-сумісності підключеного
телевізора зверніться до інструкції з експлуатації телевізора.
„ Підключення STB тощо
4 Оптоволоконний кабель (не включено)
Підключіть STB тощо до вхідного гнізда HDMI на цій
системі. (
➜ зліва, стор. 7) Якщо всі вхідні гнізда HDMI на цій
системі використовуються, виконайте це підключення.
При здійсненні такого підключення при використанні
телевізора Panasonic TV (VIERA), можна автоматично
перемикати вхід системи, перемикаючи вхідний пристрій
TV (VIERA) на STB способом “Автоматичне пермикання
вхідного джерела на STB” на стор. 14.
AV IN
AV
Цифровий
аудіовихід
(оптичний)
