PREXTHERM T 3G AS

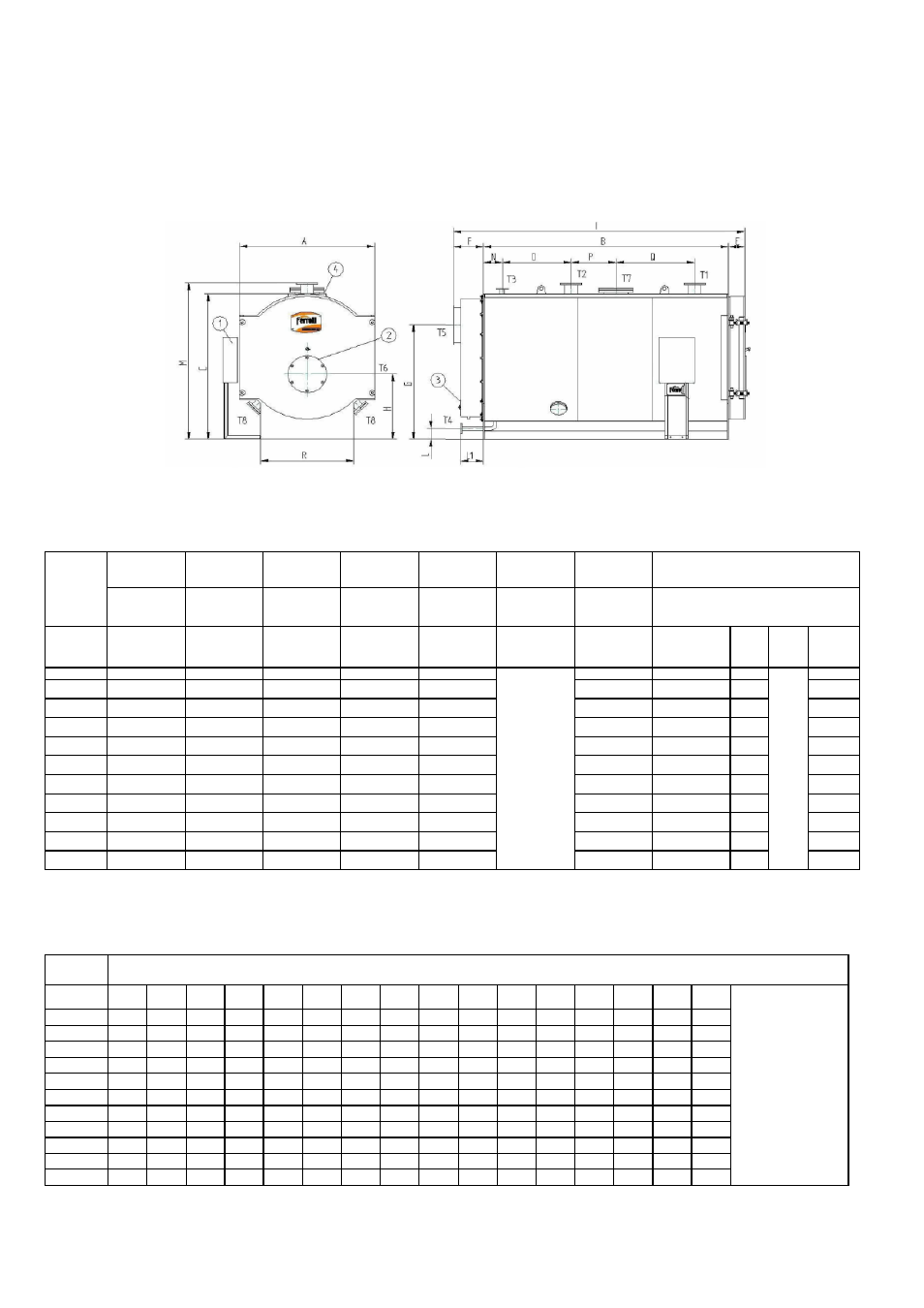

ГАБАРИТНЫЕ ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ
1 Щит управления T1 Контур подачи вод ы T5 Место соединения с дымоходом
2 Фланец для монтажа горелки T2 Обратный контур T6 Мес о монтажа горелки т
3 Люк для очистки дымовой камеры T3 Соединение предохранительного клапана T7 Люк
4 Металлическая платформа T4 Сливное устройство котла T8 Лючок
PREXTHERM
T3G AS
Potenza
utile
Potenza
focolare Capacita' totale
caldaia
Perdite di carico
lato acqua Dt
15C
Perdite di carico
lato fumi
Pressione
massima
esercizio
Peso a secco 6
bar
ATTACCHI
Полезная
тепловая
мощно ть с
Топочная
мощность
Общий
объем
кот а
л
Потеря напора
со стороны
воды
Потеря напора
со стороны
дымовых зов га
Максимально
е рабочее
давлен ие
Вес нетто СОЕДИНЕНИЯ
Модель кВт кВт л мбар мбар бар кг T1 T2
UNI 2278
PN16
T3
UNI
2278
PN16 DN
T4
UNI 2278
PN16
T5
Ф аружн. н
мм
1200 1200 1.333 2200 35 4,5 6 3750 DN125 DN 40 DN40 400
1400 1400 1.556 2450 52 6,3 3900 DN 125 DN 40 400
1750 1750 1.944 3250 45 5,5 5000 DN 150 DN 50 450
2000 2000 2.222 3650 50 7,4 5250 DN 150 DN 50 450
2300 2300 2.556 4800 70 4 5400 DN 150 DN 50 450
2800 2800 3.111 5250 65 5,2 5950 DN 200 DN 65 500
3400 3400 3.778 5500 90 6,1 7200 DN 200 DN 65 500
4000 4000 4.444 7250 130 5,4 8700 DN 200 DN 65 600
4600 4600 5.111 7600 170 7,5 9500 DN 200 DN 80 600
5200 5200 5.778 9500 140 8,2 11900 DN 250 DN 80 700
6000 6000 6.667 12500 120 6,1 12500 DN 250 DN 80 700
Максимальная рабочая температура: 140*C
Верхний люк Ду 300
Нижний лючок Ду 100
PREXTHERM
T3GAS
ГАБАРИТНЫЕ РАЗМЕРЫ
Модель A
mm
B
mm
C
mm
E
mm
F
mm
G
mm
H
mm
1
mm
L
mm
L1
mm
M
mm
N
mm
O
mm
P
mm
Q
mm
R
mm
1200 1560 2700 1760 200 300 1250 790 3200 100 250 1940 150 200 650 1300 1000
1400 1560 2950 1760 200 300 1250 790 3450 100 250 1940 150 200 650 1550 1000
1750 1760 3020 2030 200 350 1450 875 3550 150 300 2160 250 250 700 1420 1250
2000 1760 3270 2030 220 350 1450 875 3840 150 300 2160 250 250 700 1650 1250
2300 2010 3280 2160 220 350 1530 890 3850 120 300 2230 250 250 750 1632 1350
2800 2010 3600 2280 220 350 1650 890 4170 150 300 2230 300 250 675 1930 1350
3400 2010 3850 2280 250 400 1650 1000 4500 150 350 2430 300 250 750 2100 1350
4000 2250 4250 2505 250 400 1800 1070 4950 150 350 2660 300 250 750 2450 1650
4600 2250 4500 2505 300 400 1800 1070 5200 150 350 2660 300 300 800 2650 1650
5200 2500 4800 2630 300 400 1960 1105 5500 150 350 2780 410 300 900 2780 1750
6000 2500 5120 2630 300 400 1960 1105 5820 150 350 2780 410 300 900 3000 1620
Маркировка EC
В соответствии с нормами в отношении оборудования, работающего под давлением (Директива 97/23/CE).
