42

Сборка

1

Прежде всего расположите упаковочную коробку таким образом, чтобы упаковочные
соединения были направлены вверх.
Затем удалите упаковочные соединения и упаковочную коробку.

• UB-2815C имеет двенадцать упаковочных соединений.

• UB-2315C имеет десять упаковочных соединений.

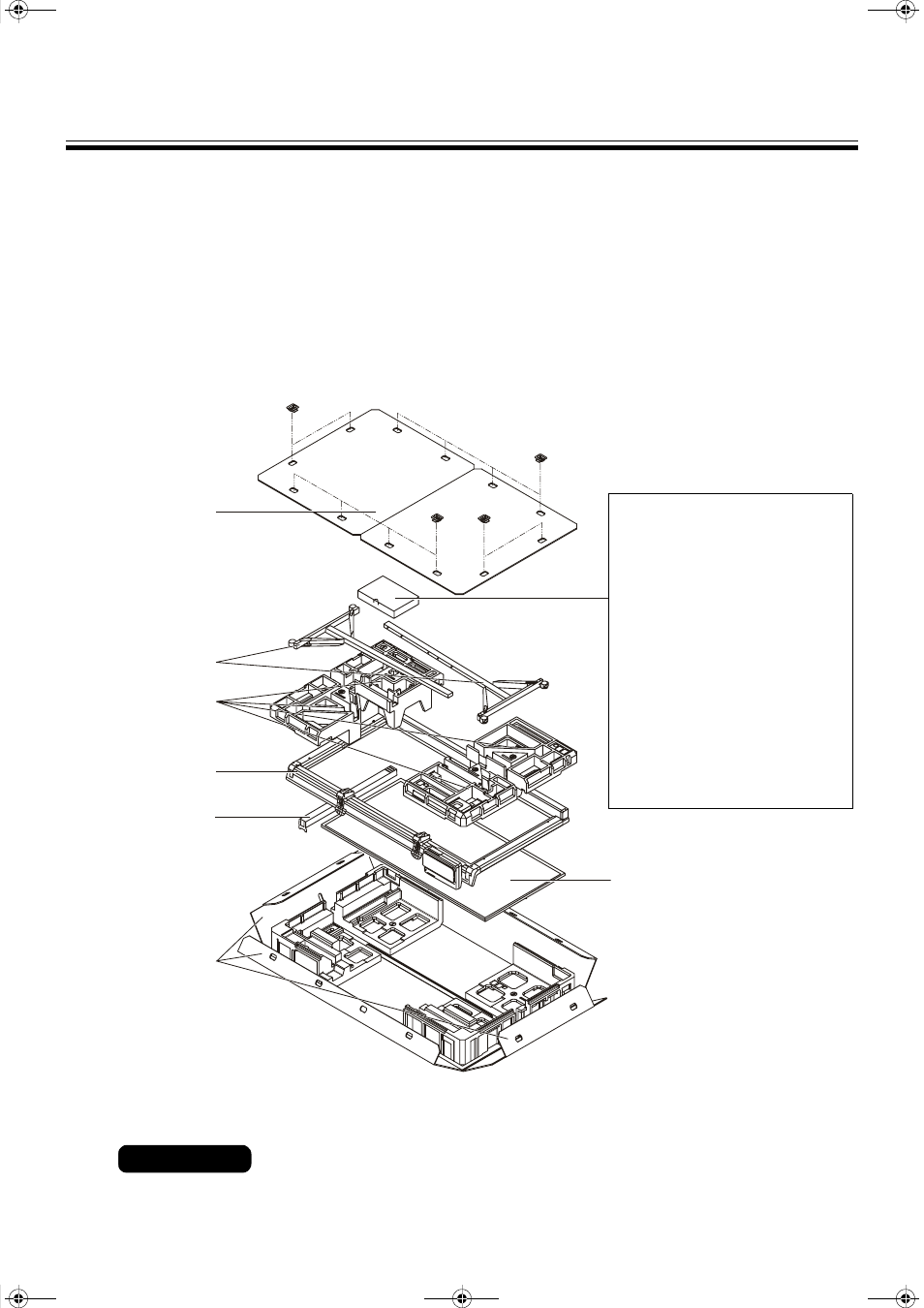

* Это схема аппарата UB-2815C.

Аппарат UB-2315C оборудован одним фиксатором доски и одним рычагом фиксатора доски.

• Упаковочная коробка, материал подушек и другие упаковочные материалы потребуются для повторной

упаковки аппарата. Не выбрасывайте их.

Упаковочная коробка

Стойка

Подушки

Электронная доска

Сканер

Упаковочная
коробка

Соединение

• Маркировальные карандаши

(черный, красный, голубой)

. . . . . . . . . . . . . . . . . . .по 1

шт. для каждого цвета

• Стирающая щетка . . . . . 1

• Сетевой шнур . . . . . . . . . 1

• Программное обеспечение

на CD-ROM . . . . . . . . . . . 1

• Инструкция по

эксплуатации . . . . . . . . . 1

• Гарантийный талон

*1

. . . . 1

• Крышка соединителя . . . 1

• Винт . . . . . . . . . . . . . . . . . 4

• Шайба . . . . . . . . . . . . . . . 4

• Шестиугольный

гаечный ключ . . . . . . . . . . 1

[Комплектация коробки
принадлежностей]

Белая доска

Соединение

Соединение

*1

Только для моделей США.

ВНИМАНИЕ

UB-2815C-RU.book Page 42 Friday, August 31, 2007 8:37 AM
