Сборочный винт (5)
(черный)
M4 × 10
Кронштейн
●
TBL5ZA3238
Крышка
●
TXFBL5Z0073
Основание
●
TBL5ZX0293
(TX-PR42XT50)
●
TBL5ZX0295
(TX-PR50XT50)
Сборочный винт (7)
(серебристый)
M5 × 16
Стойка
●
TXFBL5Z0072
■

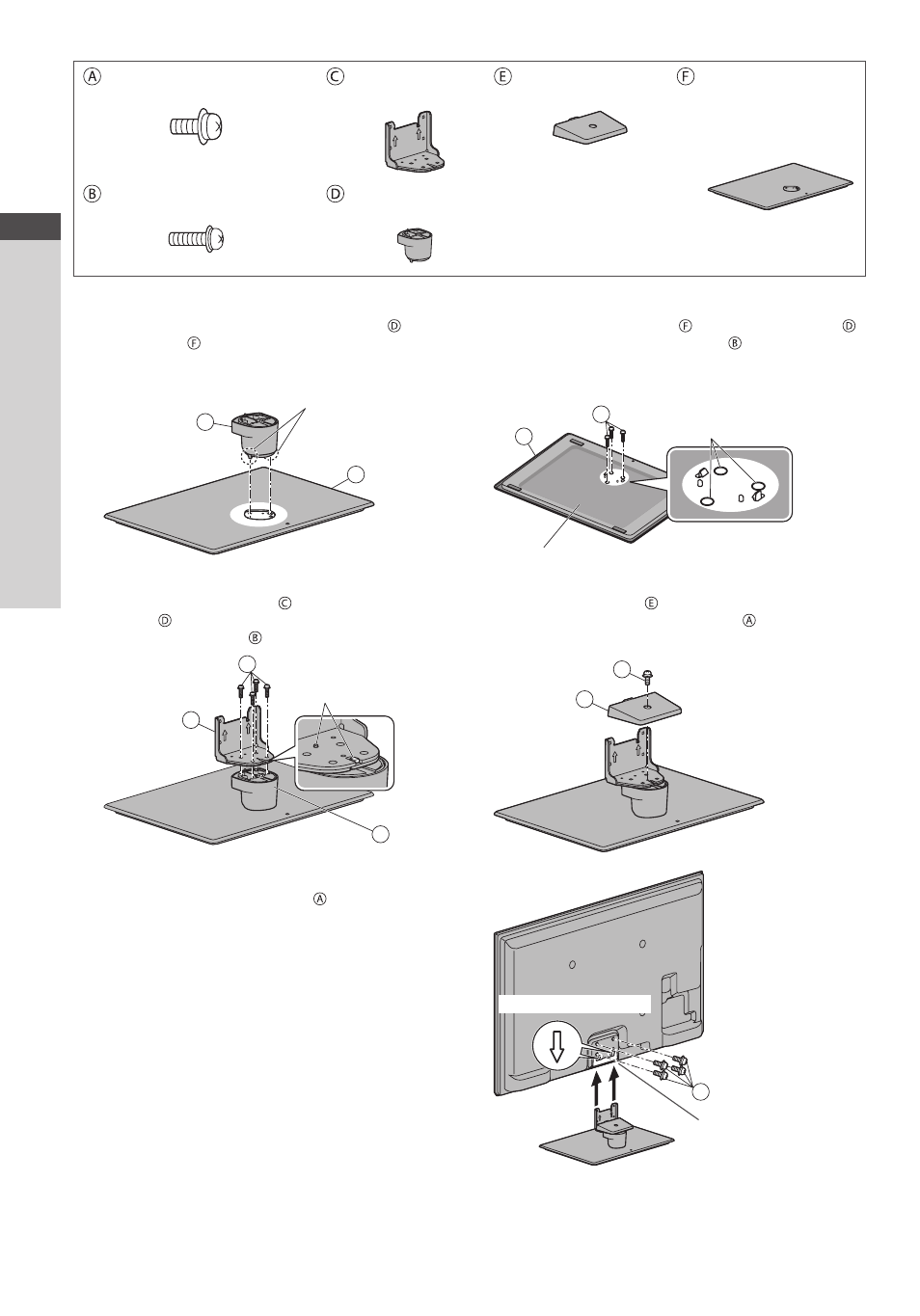

Сборка подставки
1
Надежно вставьте фиксаторы стойки в
основание
2
Переверните основание и закрепите стойку
с помощью сборочных винтов
●
Переворачивая основание, не нужно удерживать
стойку.
B
F
Нижняя сторона
основания
Отверстия для
винтов
F
D
Фиксаторы
(снизу)
3
Установите кронштейн на фиксаторы
стойки и закрепите его с помощью
сборочных винтов
4
Установите крышку и надежно зафиксируйте
ее с помощью сборочного винта
B
D
C
Фиксаторы
(сверху)
E
A
■
Закрепление блока телевизора
Используйте сборочные винты , чтобы надежно
закрепить телевизор.
●
Затяните четыре сборочных винта сперва слабо,
затем до упора, чтобы надежно их закрепить.
●
Выполняйте работу на горизонтальной и ровной
поверхности.
A
Отверстие для
установки подставки
Метка в виде стрелки
