Страница 25: Регулировка номинального давления
Руководство для технического персонала
25
11. РЕГУЛИРОВКА МОЩНОСТИ КОТЛА
Регулировка мощности котла сводится к настройке регулятора подачи газа.
ВНИМАНИЕ! Настройку регулятора подачи газа производить только немагнитной
отверткой.
ВНИМАНИЕ! Настройку регулятора подачи газа или перевод котла с одного вида газа на
другой должны производить только специализированные сервисные организации.
11.1. Подготовка к работе
1) выключить котел (см. п. 10.4 , стр. 24) и
откинуть крышку панели передней;
2) вывернуть
6 винтов−саморезов крепления
панели передней;
3) откинуть панель переднюю вместе с крышкой;
4) снять
пластмассовый
колпачок
с
регулировочных винтов C и Б (см.Рис. 13).

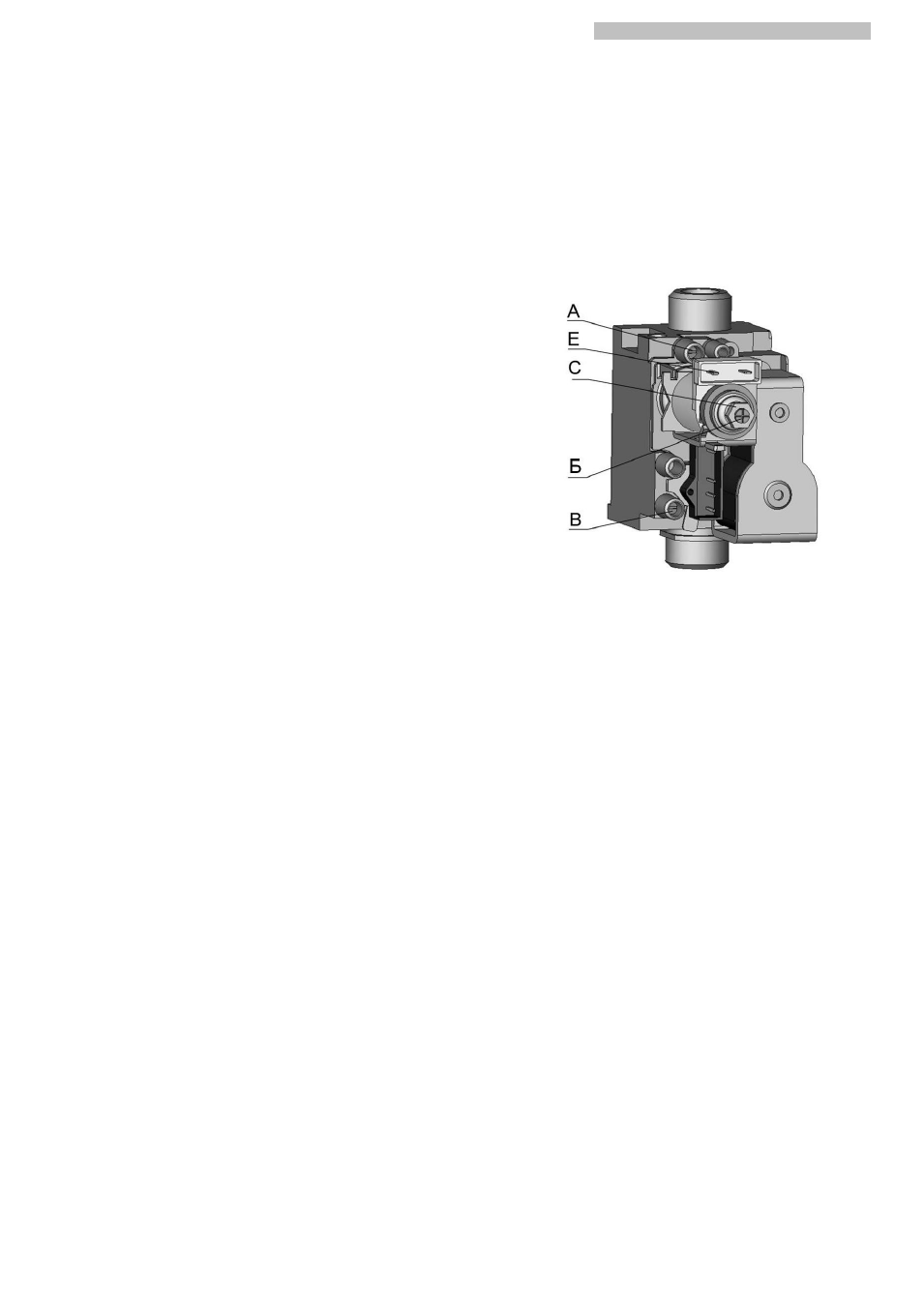

Рис. 13. Регулятор подачи газа
11.2. Проверка давления газа на входе в регулятор
1) отвернуть заглушку из контрольной точки B и подсоединить манометр;
2) включить котел и перевести его в режим отопления (см. п. 3.2.4, стр. 10);
3) установить номинальную мощность, включив функцию газоанализа (см. п. 13.3.2, стр. 31);
4) выдержать котел в режиме отопления в течение 1 минуты;
5) проверить давление газа в контрольной точке В. Оно должно соответствовать:
1,3 кПа – 2,0 кПа (130 − 200 мм вод. ст.) для природного газа;
2,9 кПа (300 мм вод. ст.) для сжиженного газа.
В противном случае необходимо выключить котел и обратиться в аварийную службу газового
хозяйства по тел. 04 или заменить баллон (для сжиженного газа);
6) перевести котел в режим ожидания, последовательно нажимая кнопку К5 (см. п. 3.2.4, стр. 10);
7) отсоединить манометр и завернуть заглушку в контрольной точке В до упора.
11.3. Регулировка номинального давления
1) отвернуть заглушку из контрольной точки А и подсоединить к ней манометр;
2) включить котел и перевести его в режим отопления (см. п. 3.2.4, стр.10);
3) установить номинальную мощность, включив функцию газоанализа (см. п. 13.3.2, стр. 31);
4) выдержать котел в режиме отопления в течение 1 минуты;
5) проверить давление газа в контрольной точке А. Оно должно соответствовать:
для котла «NEVALUX−8224» 1 кПа (105 мм вод. ст.) для природного газа
и 2,5 кПа (250 мм вод. ст.) для сжиженного газа;
для котла «NEVALUX−8230» 1,1 кПа (113 мм вод. ст.) для природного газа
и 2,8 кПа (284 мм вод. ст.) для сжиженного газа;
для котла «NEVALUX−8624» 0,9 кПа (96 мм вод. ст.) для природного газа
и 2,5 кПа (250 мм вод. ст.) для сжиженного газа.
В противном случае необходимо выставить требуемое давление вращением регулировочного
винта С, одновременно удерживая от проворачивания внутренний винт Б.
