Panasonic PT-LB78VE - Инструкция (Страница 15)

О Вашем проекторе
P
УССКИЙ - 15
По
дг
от
овка

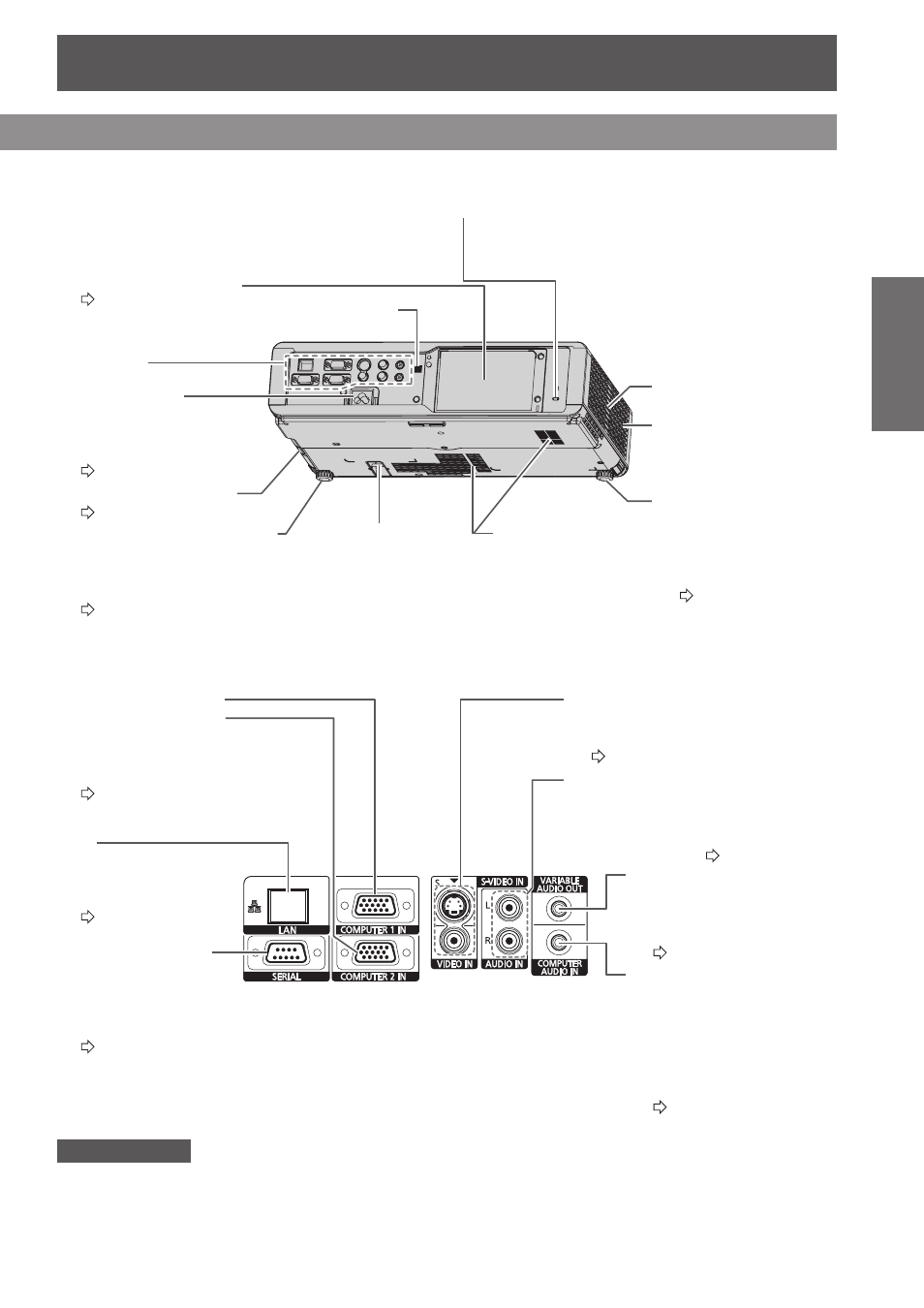

Вид сзади и снизу
J
Отсек лампового блока
( Æ страница 51)
Терминалы
ВХОД ПИТАНИЯ
Подключите шнур для
подачи электропитания
к проектору.
( Æ страница 21)
Блокировка
Установите блокировку Kensington для защиты
проектора. Совместим с системой безопасности
Kensington MicroSaver.
Отсек воздушного фильтра
( Æ страница 49)
Регуляторы передних ножек
и кнопки регуляторов.
Отрегулируйте угол проеци-
рования.
( Æ страница 18, 25)
Датчик приёма сигнала пульта
дистанционного управленияr
Замок защиты от кражи
Вставьте в замок трос
для защиты от кражи.
Воздухозабор ное
отверстие
Динамик
Отверстие выхода воздуха
Из этого отверстия
выходит горячий
воздух
Регуляторы передних
ножек и кнопки
регуляторов.
Отрегулируйте угол
проецирования.
( Æ страница 18, 25)
Терминалы
J
УНИВЕРСАЛЬНЫЙ АУДИОВХОД
Подключение аудиокабелей
для подачи аудиосигнала на
подключенное оборудование.
( Æ страница 19, 20)
ВХОД КОМПЬЮТЕР1
ВХОД КОМПЬЮТЕР2
Для подключения
компьютера или сигнального
кабеля YP
B
P
R
.
( Æ страница 20)
ВХОД S-VIDEO/ВИДЕОВХОД
Подсоедините кабель S-VIDEO или
композитный видеокабель RCA.
( Æ страница 19)
АУДИОВХОД
Подключите аудиокабели для подачи
входных аудиосигналов, соответ-
ствующих ВХОД ВИДЕОВХОД,
ВХОД S-VIDEO. ( Æ страница 19)
КОМПЬЮТЕРНЫЙ АУДИОВХОД
Подключите аудиокабели
для подачи входных
аудиосигналов на
соответствующий разъем
ВХОД КОМПЬЮТЕР1 и/или
ВХОД КОМПЬЮТЕР2.
( Æ страница 20)
ЛВС
Подсоедините сете-
вой кабель.
(Только PT-LB90NTE)
( Æ страница 56)
ПОСЛЕДОВАТЕЛЬ-
НЫЙ ПОРТ
Подсоедините ком-
пьютер для управле-
ния проектором.
( Æ страница 20, 55)
ПРИМЕЧАНИЕ:
Не кладите руки и не размещайте какие-либо предметы рядом с отверстием выхода воздуха, так как это z
может привести к повреждению продукта.
Из отверстия выходит горячий воздух. Не приближайте лицо или руки, а также нетеплостойкие предметы z
к этому отверстию.
