5
РУССКИЙ
3 Самонарезающий винт A ST3.9X25 8
4 Уплотнение 1
5 Соединение для слива 1
6
Соединительные
трубы в сборе
Жидкость 6,35
Части, которые
необходимо при-
обрести самостоя-
тельно
(минимальная тол-
щина стенки трубы
- 0,7 мм)
Газ
9,52 (модели с <
12000 Btu/ час)
12,7 (модели с >=
12000 Btu/ час)
7 Пульт дистанционного управления 1
8 Самонарезающий винт В ST2.9X10 2
9 Держатель для пульта дистанционного управления 1
Примечание: Помимо перечисленных выше входящих в комплект частей, прочие предметы,
необходимые для установки, следует приобретать самостоятельно.

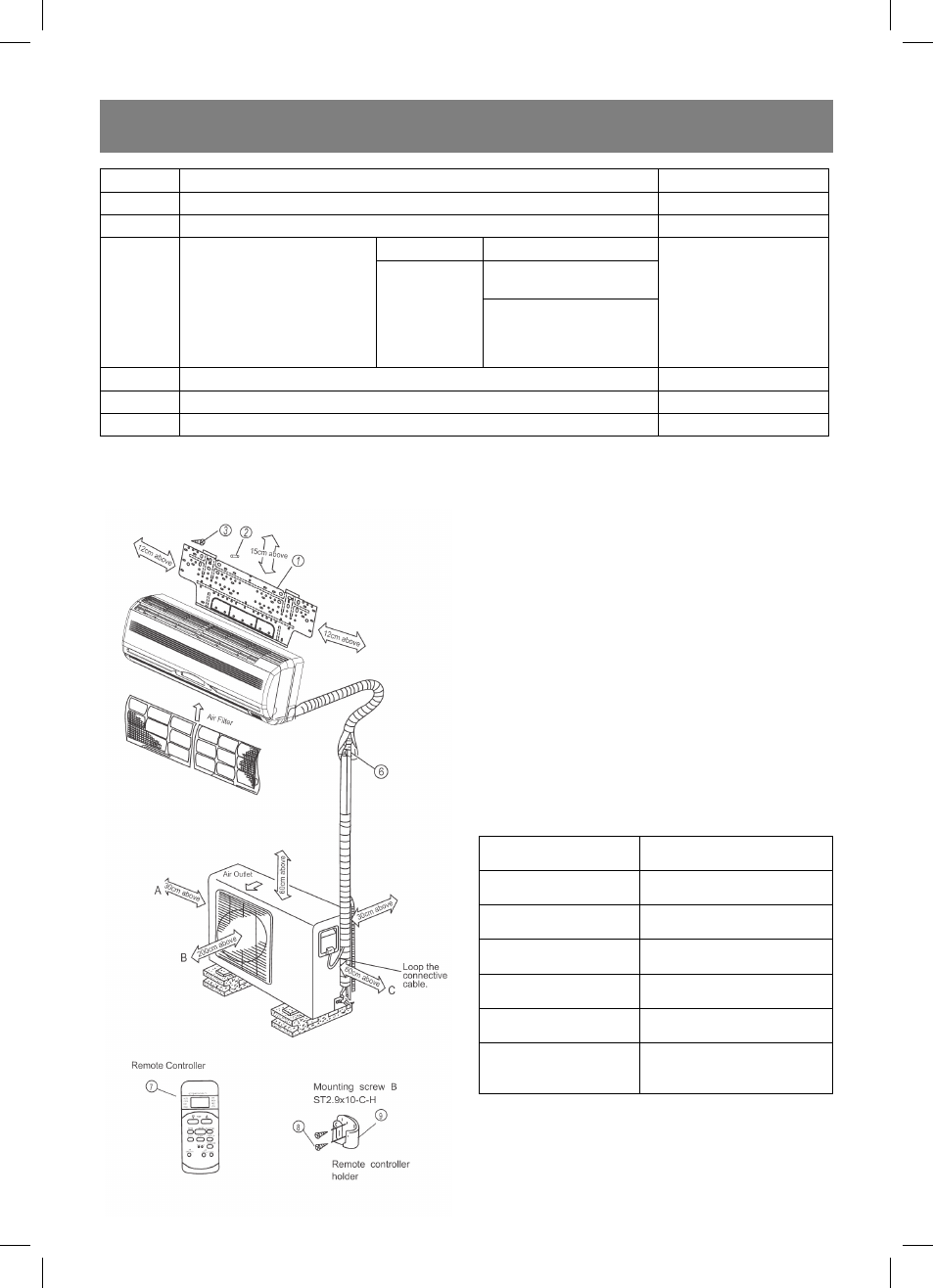

… cm above Более … см
Air filter Воздушный фильтр
Air outlet Выходное отверстие
Loop the connective
cable Заверните соединитель-
ный кабель
Remote controller
Пульт дистанционного
управления
Mounting screw B
ST2.9x10-C-H Крепежный винт B
ST2.9x10-C-H
Remote controller
holder
Держатель для пульта
дистанционного управ-
ления
- Иллюстрации приведены только для
наглядности пояснений.
- Медные провода должны прокладываться
отдельно.
Внимание
- Убедитесь, что пространство слева и спра-
ва от внутреннего устройства больше 12
см. Внутреннее устройство должно уста-
навливаться на расстоянии не меньше 15
см от потолка.
- Найдите стержни, чтобы избежать излиш-
него повреждения стены.
- Для снижения вибраций и уровня шума
длина трубы должна быть больше 3 мет-
ров.
- Внутреннее устройство должно устанавли-
ваться на стене на высоте 2,3 метра от пола
или выше.
- В двух из трех направлений А, В и С не
должно быть препятствий.
