Настройка системы

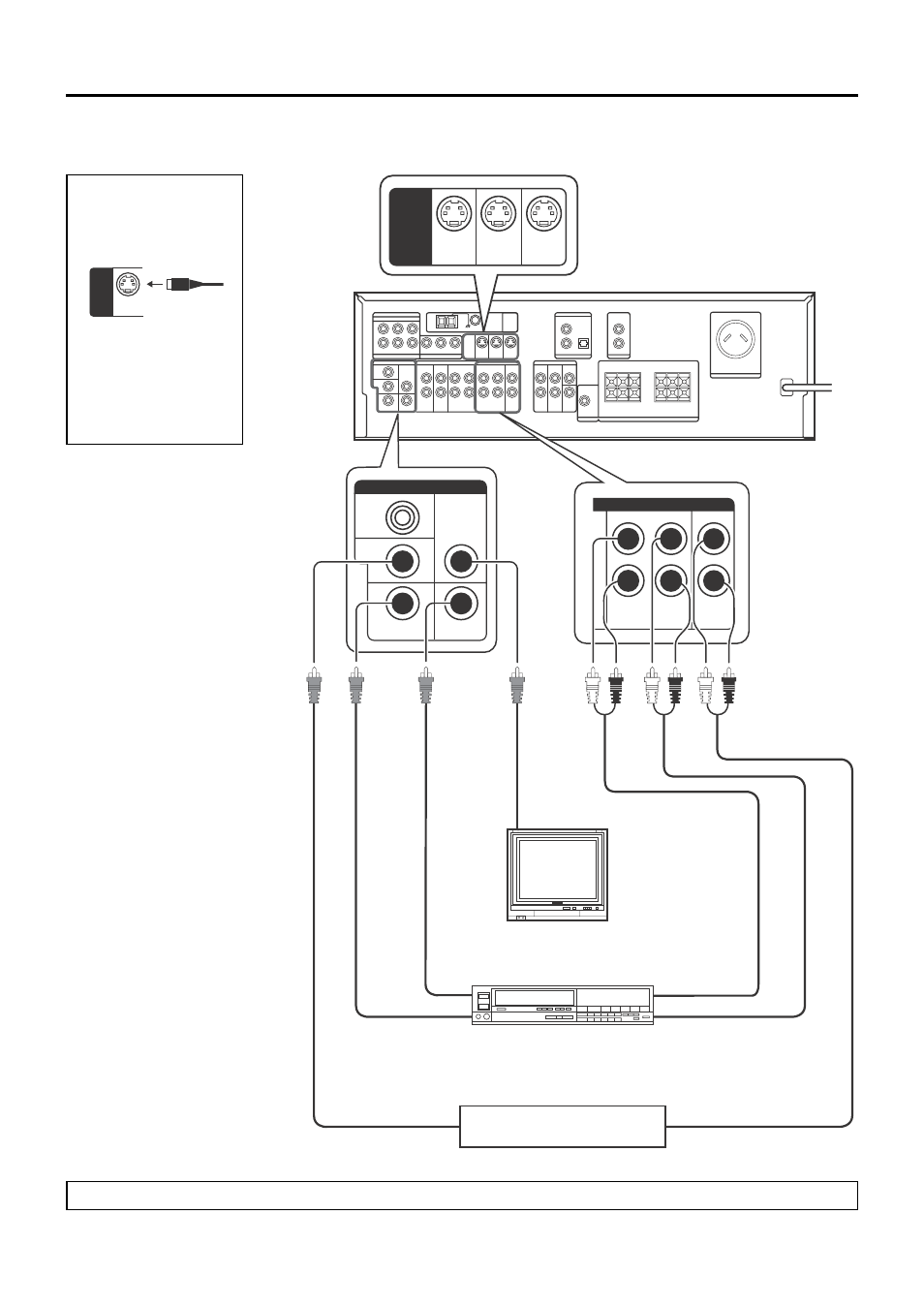

Подключение видеокомпонентов
S-VIDEO
PLAY IN
VIDEO 2
REC OUT PLAY IN
VIDEO 1
VIDEO 1
OUT
VIDEO 1
IN
VIDEO 2
IN
DVD
IN
MONITOR
OUT
VIDEO
AUDIO
VIDEO 2
IN
DVD
IN
MONITOR
OUT
S-VIDEO
IN
Video
Audio
OUT
OUT
Video
IN
Video OUT
Audio OUT
IN
О гнездах S-VIDEO
Используйте гнезда S-VIDEO
для подключения видеоком-
понентов, снабженных входа-
ми/выходами S-VIDEO IN/OUT.
- Если при подключении вос-
производящего видеообору-
дования Вы используете
гнезда S-VIDEO, для подклю-
чения к монитору и записы-
вающему видеоустройству
также применяйте гнезда S-
VIDEO.
- Входное гнездо DVD IN ис-
пользуется либо для входа CD/
DVD, либо для входа DVD/6CH.
Гнезда S-VIDEO
(только для KRF-V6090D)
Монитор (телевизор)
Видеомагнитофон
DVD-проигрыватель или проигры-
ватель лазерных (LD) дисков
Видеокомпонент с цифровыми аудиовыходами должен быть подключен к гнездам VIDEO2.
