ПЕРИОДИЧЕСКИЕ ТЕХНИЧЕСКИЕ ОБСЛУЖИВАНИЯ И МЕЛКИЙ РЕМОНТ

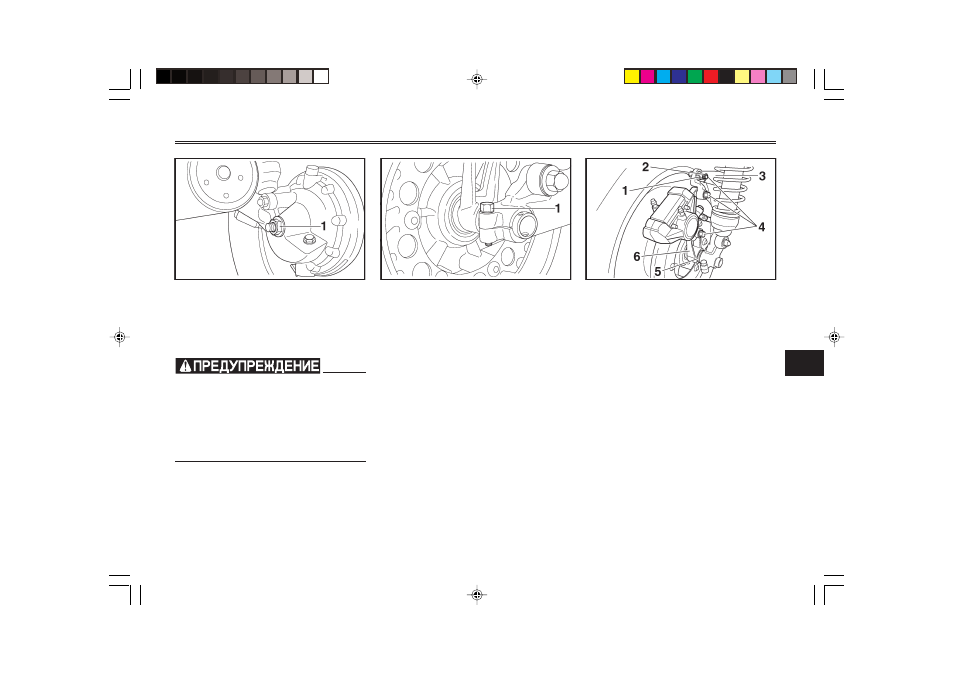

1. Гайка колеса
EAU04361
Заднее колесо
Как снять заднее колесо
EW000122
8
8
8
8
8
Рекомендуется поручить
техническое обслуживание
колеса дилеру фирмы Ямаха.
8
8
8
8
8
Надежно установите мото-
цикл так, чтобы исключить
опасность его падения.
1. Стяжной болт оси заднего колеса
1. Отверните гайку оси и ос-
лабьте стяжной болт оси зад-
него колеса.
2. Поставьте мотоцикл на цен-
тральную подставку.
1. Гайка
2. Шплинт
3. Реактивная тяга тормоза
4. Болт (3 шт.)
5. Проставка
6. Кронштейн тормозной скобы
3. Выверните болты и снимите
тормозную скобу.
4. Отсоедините реактивную
тягу тормоза от кронштейна
тормозной скобы, вынув
шплинт, отвернув гайку и вы-
нув болт.
