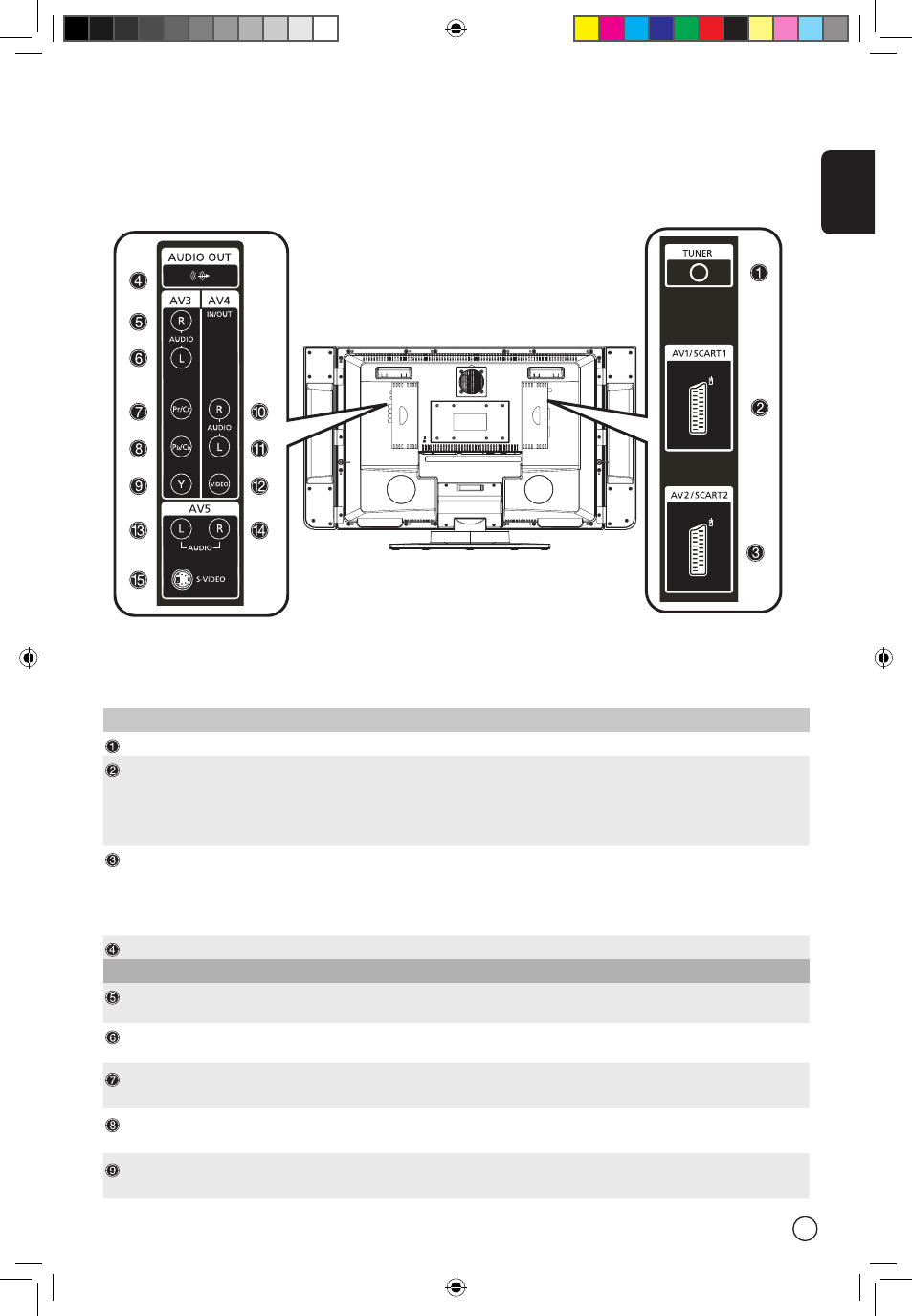

Вид сзади – Инструкция по эксплуатации Acer AT3201W
Страница 9
Ру
сский
9
№ Позиция
Описание
Тюнер
Подключение кабеля наружной антенны
AV1 / SCART 1 Вход
Для подключения внешних устройств кабелем SCART (входной сигнал
RGB, CVBS, S-Video, Аудио правый/левый канал)
Выход
В режиме «Телевизор» подключается кабелем SCART ко входу
видеомагнитофона или персонального видеорекордера для записи
телевизионных программ
AV2 / SCART 2 Вход
Для подключения внешних устройств кабелем SCART (входной сигнал
RGB, CVBS, S-Video, YPbPr/YCbCr, аудио правый/левый канал)
Выход
В режиме «Телевизор» подключается кабелем SCART ко входу
видеомагнитофона или персонального видеорекордера для записи
телевизионных программ.
Аудиовыход
Для подключения к разъему аудиовхода внешнего устройства.
AV3
Audio-R
Красным композитным кабелем подключается к выходу правого
аудиоканала (Audio-R) DVD-плеера или видеомагнитофона.
Audio-L
Белым композитным кабелем подключается к выходу левого
аудиоканала (Audio-L) DVD-плеера или видеомагнитофона.
Pr/Cr
Красным компонентным кабелем подключается к выходу Component-
Pr/Cr DVD-плеера или видеомагнитофона.
Pb/Cb
Голубым компонентным кабелем подключается к выходу Component-
Pb/Cb DVD-плеера или видеомагнитофона.
Y
Зеленым компонентным кабелем подключается к выходу Component-Y
DVD-плеера или видеомагнитофона.
Вид сзади
