- 14 -
5-2. Длина линии передачи данных M-NET
• Для обеспечения централизованного управления подключите пульт GB-50ADA к линии передачи данных (TB7 на
наружном блоке).
• В одной цепи передачи данных M-NET должен быть только один источник питания. Заводские установки
предполагают, что питание будет осуществляться от пульта GB-50ADA.
• Заземлите линии передачи данных между внутренними и наружными блоками возле одного наружного блока.
• Максимальная длина линии 500 м (1640 футов)
*1
• Максимальная длина линии питания 200 м (656 футов)
*1
(1) Максимальная длина линии
1
L1 + L2 + 5 + 1 + 2 ( 3)
500 м (1640 футов)
2
L1 + L2 + 5 + 4
500 м (1640 футов)
3
L1 + L3 + 6 + 7 ( 8)
500 м (1640 футов)
4
2 ( 3) + 1 + 5 + L2 + L3 + 6 + 7 ( 8)
500 м (1640 футов)
5
4 + 5 + L2 + L3 + 6 + 7 ( 8)
500 м (1640 футов)
(2) Длина линий питания для линий передачи данных между внутренними и
наружными блоками
1
5 + 1 + 2 ( 3)
200 м (656 футов)
2
5 + 4
200 м (656 футов)
3
6 + 7 ( 8)
200 м (656 футов)
(3) Длина линий питания для линий передачи данных централизованного управления
1
L1 + L2
200 м (656 футов)
2
L1 + L3
200 м (656 футов)
Максимальная длина линии питания – это расстояние, на которое источник питания (или наружный блок,
выбранный в качестве источника питания) может подавать питание устройствам-получателям, например,
пультам дистанционного управления и внутренним блокам.
ОСТОРОЖНО
*1 Длина проводки пульта дистанционного управления ME ( 3, 8) должна быть не более 10 м (32 футов).
Длина свыше 10 м (32 футов) должна включаться в максимальное расстояние до самого дальнего устройства
(500 м (1640 футов)) и в максимальную длину линии питания (200 м (656 футов)).
*2 Если длина проводки пульта дистанционного управления ME ( 3, 8) не превышает 10 м (32 футов), ее не нужно
включать в максимальное расстояние до самого дальнего устройства.
L1
1
2
3
4
6
7
8
L2
L3
LAN
LAN
5
Центральный
пульт
(GB-50ADA)

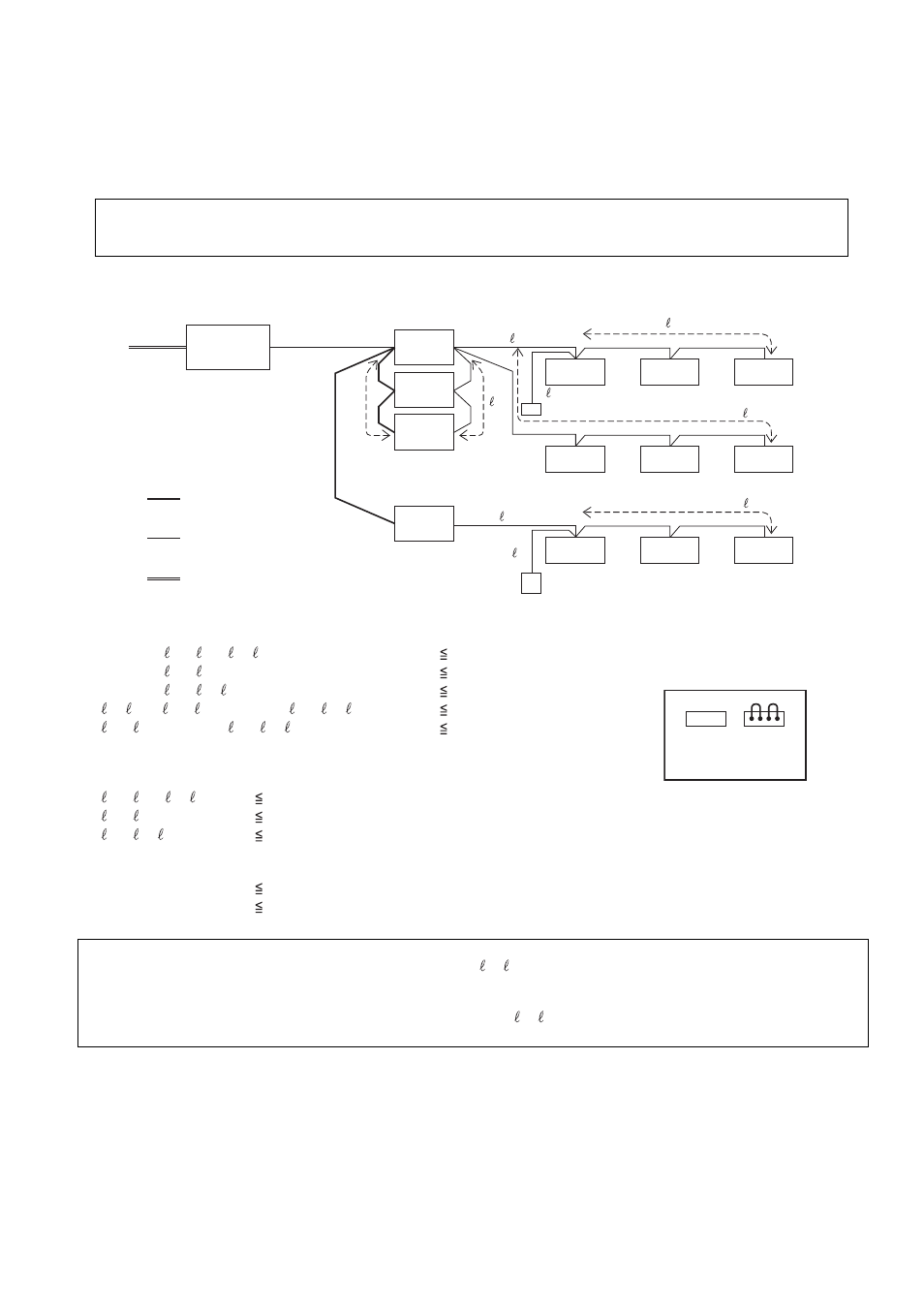

Пример подключения проводки
M-NET
(для централизованного управления)
Наружный
блок
Наружный
блок
Наружный
блок
Наружный
блок
Внутренний блок
Внутренний блок
Внутренний блок
Внутренний блок
Внутренний блок
Внутренний блок
Внутренний блок
Внутренний блок
Внутренний блок
M-NET (для линии передачи данных между внутренними и наружными блоками)
Пульт дистанционного управления ME
Линия передачи данных M-NET
(линия передачи данных
централизованного управления)
Линия передачи данных M-NET
(линия передачи данных между
внутренними и наружными блоками)
Пульт дистанционного управления ME
CN40
ON
CN41
OFF
* Установите перемычку питания
наружного блока в положение CN41
(не подает питание).
наружный блок
