146
c

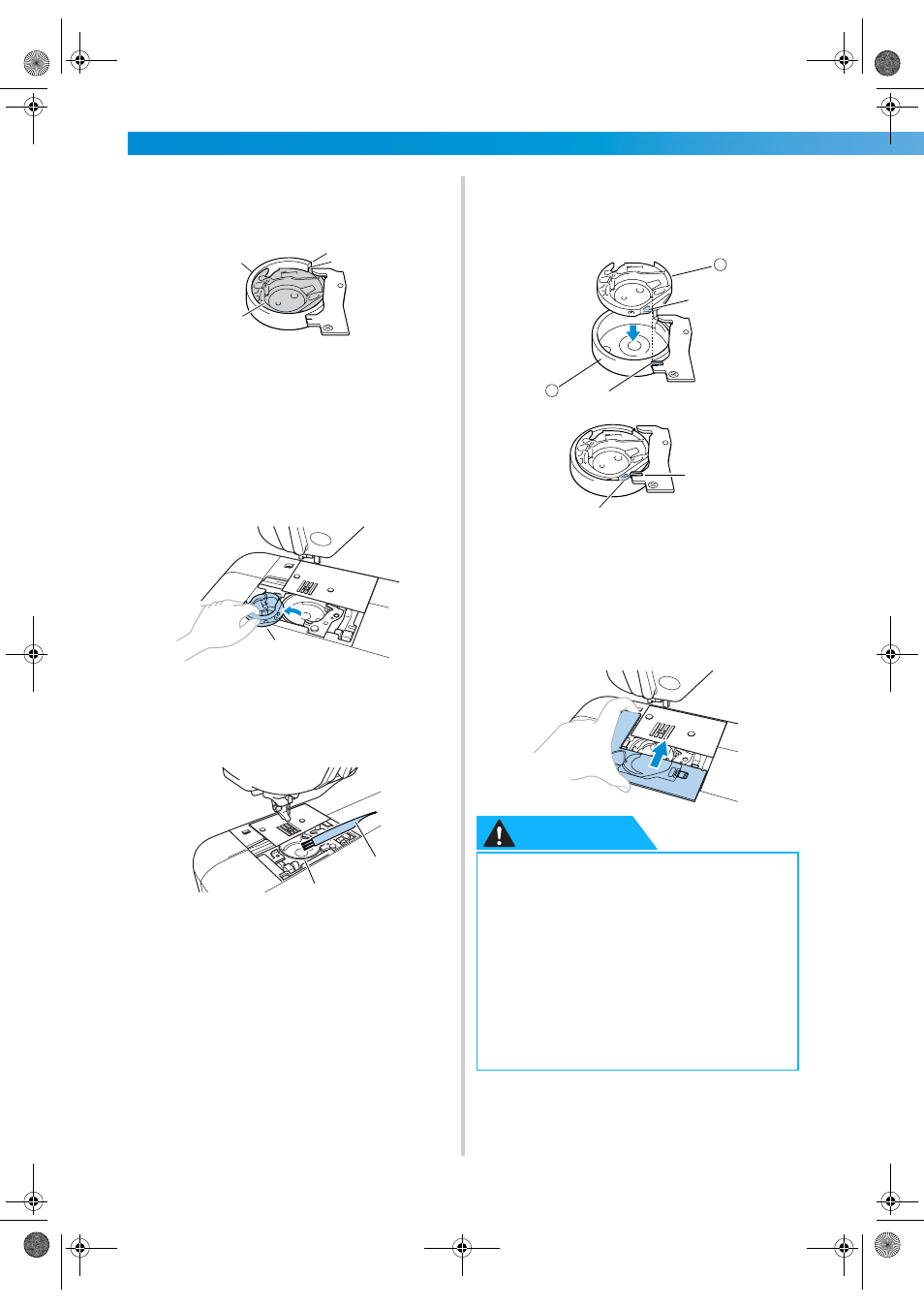

Поворачивайте маховик машины на себя до
тех пор, пока выступ подшпульника не
совпадет с краем полки челнока.
1
Челнок
2
Подшпульник
3
Край челнока
4
Выступ подшпульника
• Поворачивать маховик следует только на
себя. Поворот маховика от себя может
привести к повреждению машины.
d
Снимите подшпульник.
Возьмитесь за подшпульник и выньте его.
1
Подшпульник
e
При помощи щеточки или пылесоса удалите
обрывки нити и пыль из челнока и из
окружающих его механизмов и с поверхностей.
a Щеточка для очистки
b Челнок
• Не смазывайте челночное устройство.
f
При установке подшпульника убедитесь в том,
что выступ подшпульника находится в том же
положении, что и перед снятием
(см. пункт
c
), и совмещен с пружиной.
1
Подшпульник
2
Выступ подшпульника
3
Челнок
4
Пружина
g
Вставьте крышку игольной пластины в
предназначенные для нее пазы на игольной
пластине и задвиньте крышку на место.
ВНИМАНИЕ
3
1
2
4
1
1
2
● Никогда не пользуйтесь челноком, на
котором имеются царапины. Это может
привести к запутыванию верхней нити,
поломке иглы или ухудшению
характеристик машины. По поводу
приобретения нового челнока (код детали:
XC3153 051) обратитесь в ближайший
уполномоченный сервисный центр.
● Убедитесь в правильной установке
челнока. В противном случае возможна
поломка иглы.
2
4
3
1
4
2
