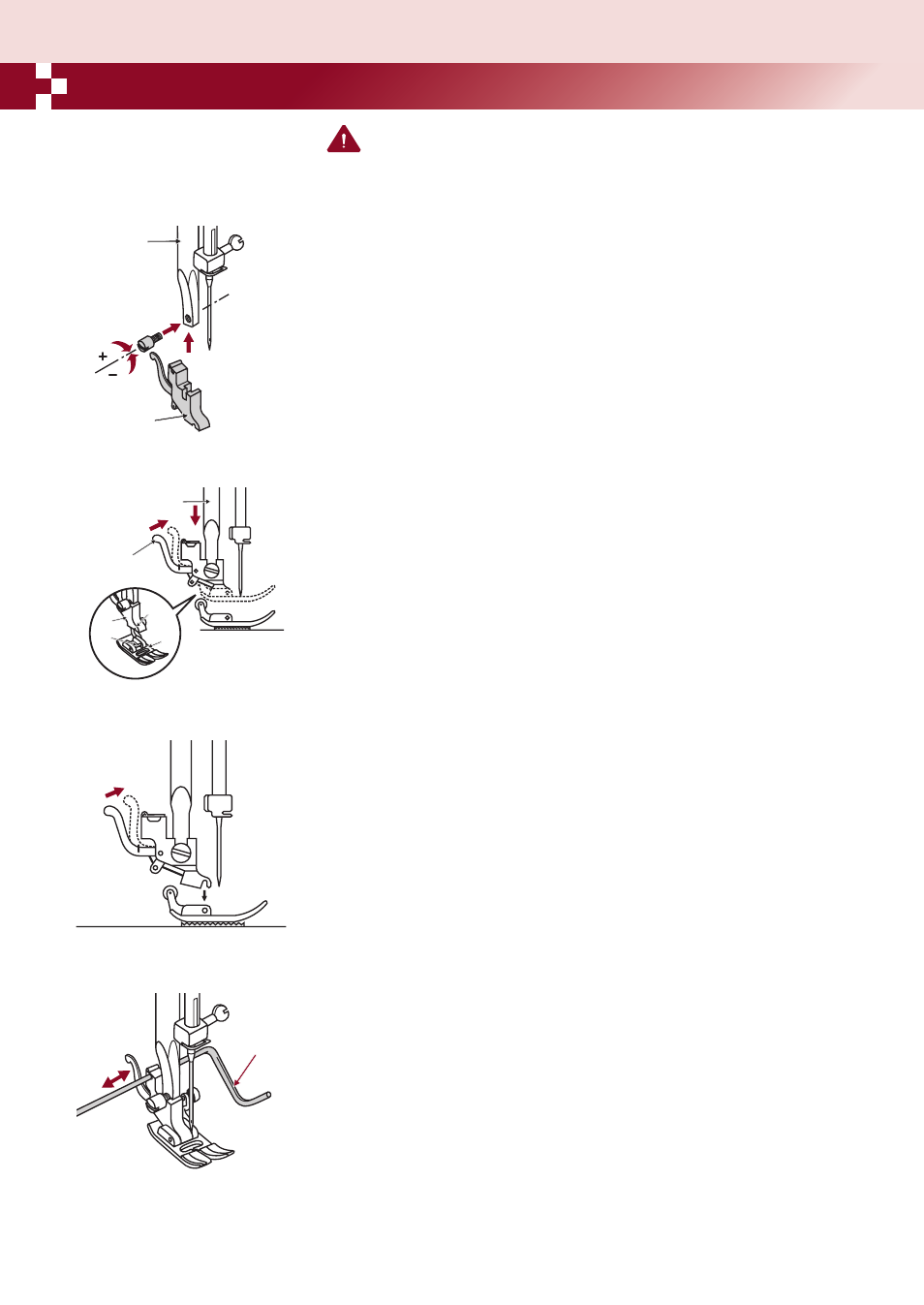

Замена лапки

Внимание! При выполнении данной операции установите

сетевой тумблер на «OFF».

Подсоединение лапкодержателя

Установка лапки

Снятие лапки

Установка направляющей для выстегивания

Поднимите стержень (а) лапкодержателя в крайнее верхнее
положение. Подсоедините лапкодержатель (b) прижимной лапки к
стержню (а) винтом, как показано на рис.

Опускайте лапкодержатель (b) до тех пор, пока паз (с) не окажется
прямо над осью (d).
Нажмите на рычаг (е) на себя. Опустите лапкодержатель (b) и
прижимная лапка (f) защелкнется автоматически.

Поднимите прижимную лапку. Нажмите на рычаг (е) на себя.
Лапка отсоединится.

Установите направляющую для выстегивания (g) в паз
лапкодержателя, как показано на рисунке.
Отрегулируйте расстояние от игловодителя до направляющей для
выстегивания, в зависимости от того, какое необходимо расстояние
между строчками.

g

d

c

f

b

e

a

e
