Монтаж бака-водонагревателя
6
13
Оставляем за собой право на изменения!
Инструкция по монтажу и техническому обслуживанию Баки-водонагреватели Logalux L135/1 – 200/1 • Издание 03/2004
6.3
Установка датчика температуры горячей воды
Установите датчик для измерения и контроля
температуры горячей воды в баке. Передняя стенка
бака должна быть для этого демонтирована
(см. главу 5.2, стр. 9).
Электрическое подключение датчика описано
в документации, прилагаемой к системе управления
и отопительному котлу.
z
Ввести датчик (рис. 11, поз. 1) с задней стороны
бака в отверстие кабельного канала (рис. 11,
поз. 2).
z
Вынуть датчик на передней стороне бака из
отверстия кабельного канала.
z
Провести провод датчика через паз
в теплоизоляции (рис. 12, поз. 4) к крышке люка.
z
Установить температурный датчик в соот-
ветствии с геометрической формой и диаметром
в крепление датчика (рис. 12, поз. 3).
6.4
Проверка подключения магниевого
анода
z
Проверьте, подключен ли заземляющий кабель
(рис. 12, поз. 2) магниевого анода (рис. 12,
поз. 1).

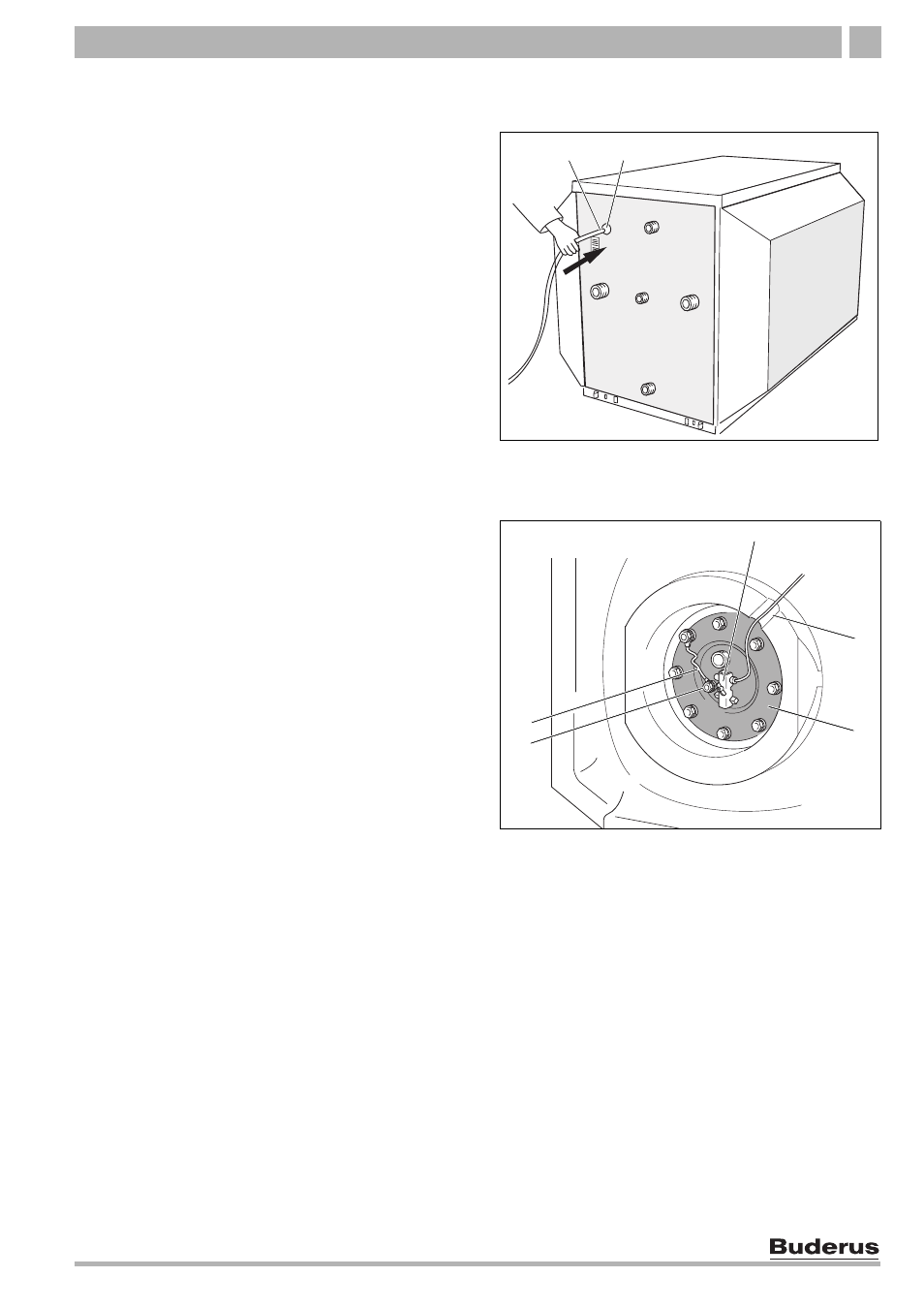

Рис. 11 Установка датчика температуры
Поз. 1: датчик температуры
Поз. 2: отверстие кабельного канала
1
2
Рис. 12 Проверка подключения магниевого анода
Поз. 1: магниевый анод
Поз. 2: заземляющий провод
Поз. 3: крепление датчика
Поз. 4: паз в теплоизоляции
Поз. 5: крышка люка
2
1
3
4
5
