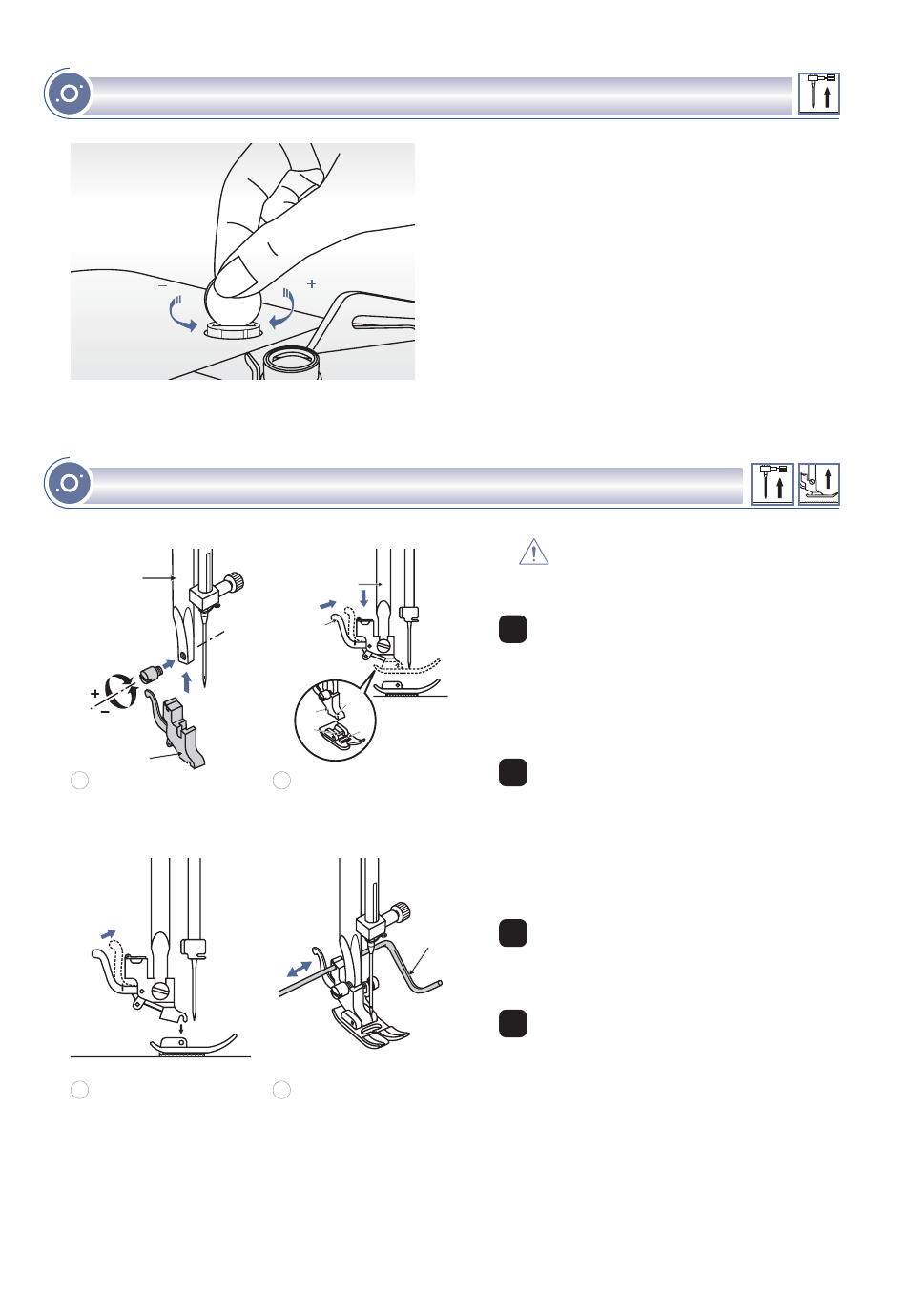

Подсоединение лапкодержателя
Установка лапки
Снятие лапки
Установка направляющей для
выстегивания
П о д н и м и т е с т е р ж е н ь ( а )
лапкодержателя в крайнее верхнее
п о л о ж е н и е .
П о д с о е д и н и т е
лапкодержатель (b) прижимной
лапки к стержню (а) винтом, как
показано на рис.
Опускайте лапкодержатель (b) до
тех пор, пока паз (с) не окажется
прямо над осью (d).
Нажмите на рычаг (е) на себя.
Опустите лапкодержатель (b) и
прижимная лапка (f) защелкнется
автоматически.
Поднимите прижимную лапк у.
Нажмите на рычаг (е) на себя.
Лапка отсоединится.
Установите направляющую для
выстегивания (g) в паз лапкодержателя,
как показано на рисунке.
Отрегулируйте расстояние от
игловодителя до направляющей
для выстегивания, в зависимости от
того, какое необходимо расстояние
между строчками.
Внимание! При выполнении
данной операции установите
сетевой тумблер на "OFF".
e
a
b
c
d f
g
1
2
3
4
2
3 4
1
e
b
a
РЕГУЛИРОВКА ДАВЛЕНИЯ ЛАПКИ
Регулятор давления прижимной лапки
находится с левой стороны на корпусе
машины.
Давление лапки устанавливается в
заводских условиях и обычно не требует
донастройки, но при необходимости это
можно сделать самостоятельно.
Для работы по тонким тканям необходимо
ослабить давление прижимной лапки,
повернув регулятор против часовой
стрелки. Для работы по тяжелым тканям
поверните регулятор по часовой стрелке.
ЗАМЕНА ЛАПКИ
