Информация для предварительного ознакомления. Официальной информацией изготовителя не является.

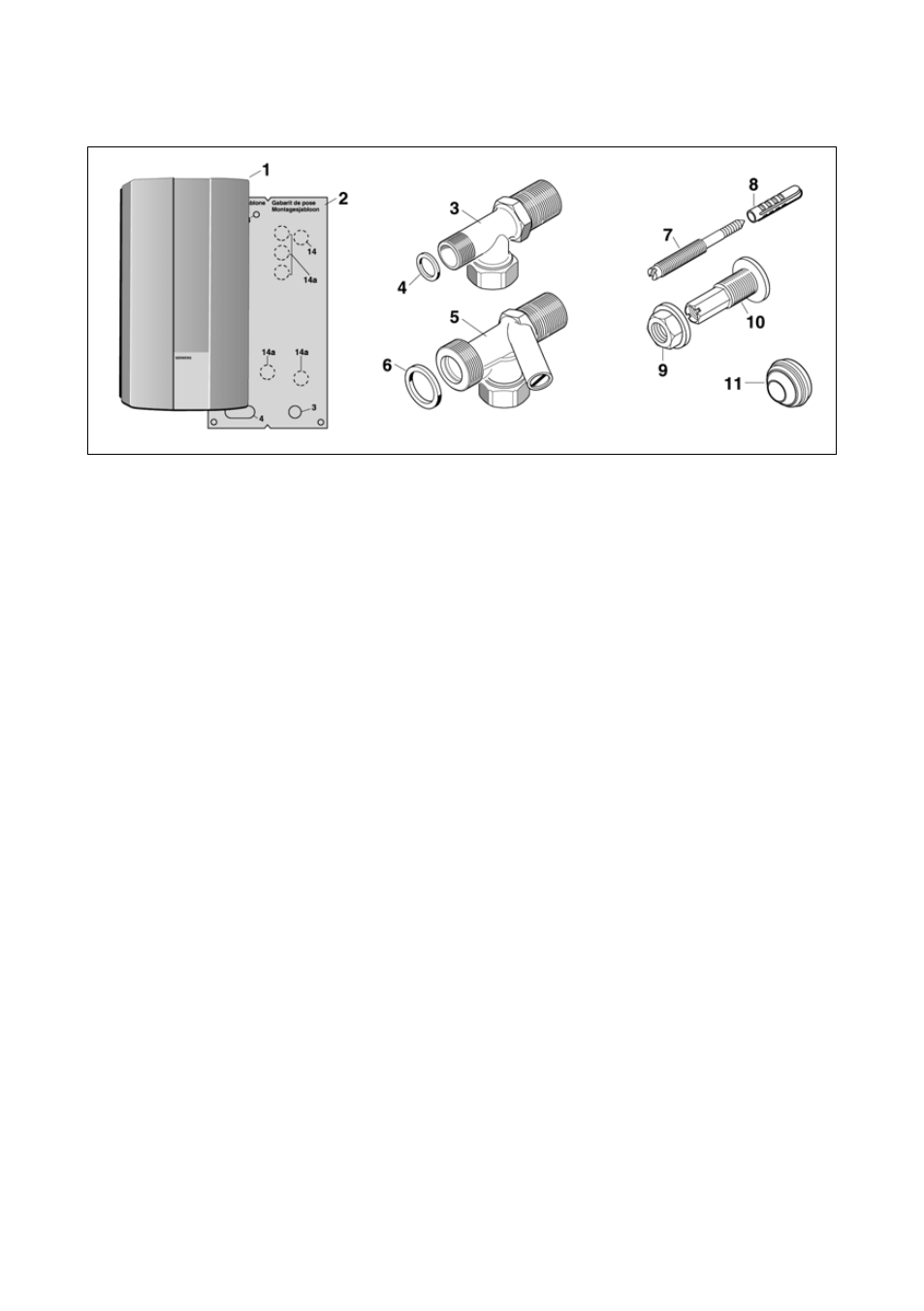

Перечень поставляемых устройств и элементов:
1
Проточный водонагреватель
2
Монтажный шаблон
3
Соединительная деталь для горячей воды
4
Кольцевая прокладка красного цвета, диаметр 15 мм
5
Соединительная деталь для холодной воды
6
Кольцевая прокладка, диаметр 24 мм
7
Монтажный болт
8
Дюбель для крепления на стене
9
Зажимная гайка
10 Резьбовая втулка
11 Проходная изолирующая втулка для кабеля
Настенный монтаж
Для монтажа проточного водонагревателя на стене имеются два способа:
1. С помощью монтажного болта
При этом можно компенсировать неровности стены глубиной до 25 мм.
2. Использование отверстий, которые были просверлены
для старого водонагревателя
С помощью монтажного шаблона проверьте, подходят ли существующие отвер
стия.
Ниже описана процедура монтажа с использованием монтажного болта.
