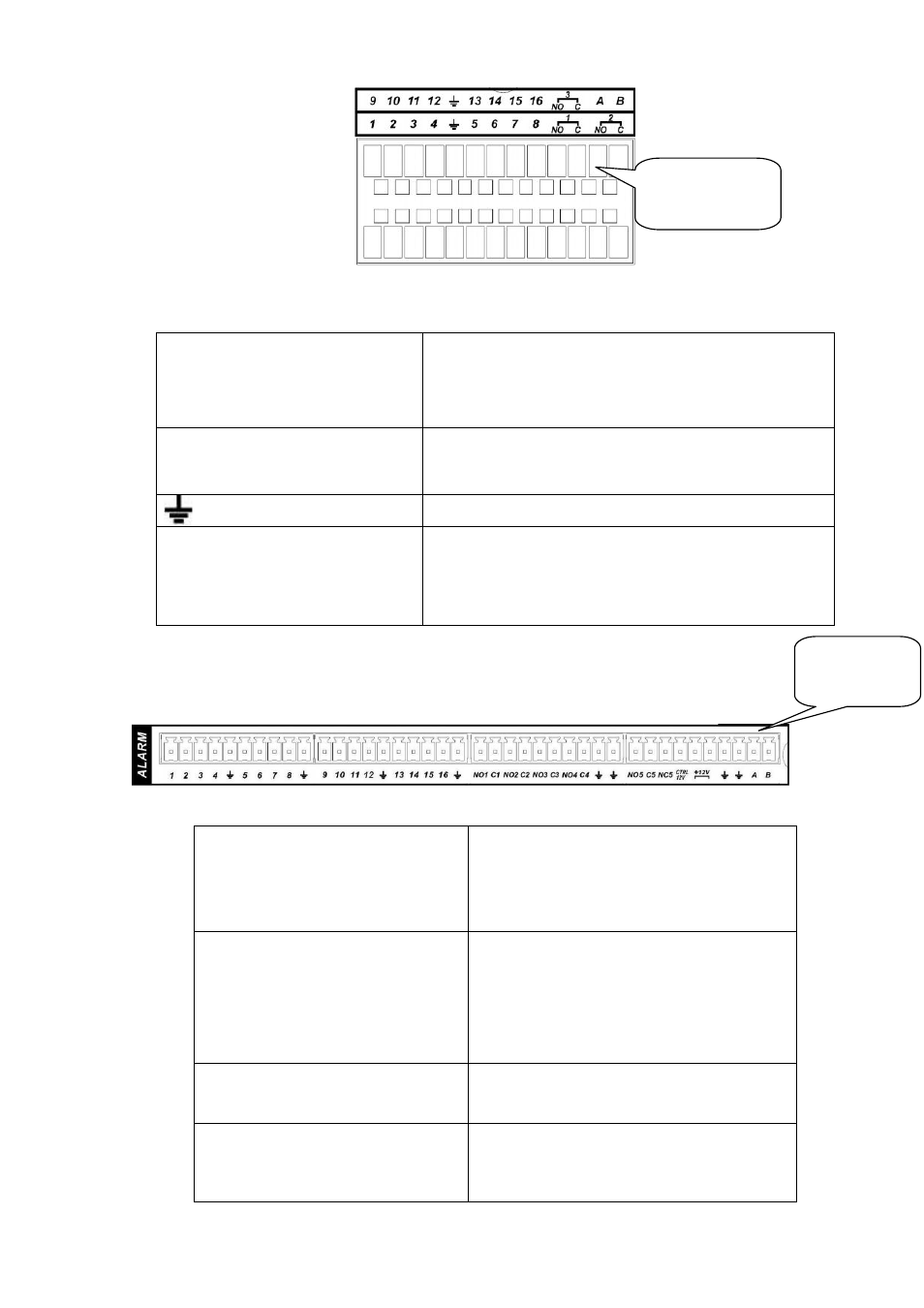

Рис. 3-2
Во втором ряду, слева направо
1
,2,3,4,5,6,7,8. И в
первом ряду, слева направо
9
,10,11,12,13,14,15,16
От ALARM 1 до ALARM 16. Тревога становится
активной при низком напряжении.
на первой линии, слева направо
3-НР-З, и на второй линии слева
направо 1-НР-З
,2-НР-З.
Три группы нормально разомкнутых выходов
активации (кнопок Вкл/Выкл).
Кабель заземления
485 A/B
Порт связи 485. Контакты используются
управляющими устройствами, такими как PTZ.
Если имеется слишком много дешифраторов
PTZ, параллельно соедините сопротивление
120 Ом между линиями А и В.
3.8.1.2 FE-1080Pro
Интерфейс устройства серии 2U показан на
Рис. 3-3
На первой линии, слева направо:
1
, 2, 3, 4, 5, 6, 7, 8,
9
, 10, 11, 12, 13, 14,
15
, 16
От ALARM 1 до ALARM 16. Тревога
становится активной при низком
напряжении.
На первой линии после номеров
1-16, слева направо:
НР1-З1
НР3-З2
НР3-З3
НР4-З4
НР5-З5-НЗ5
Первые 4 группы – это группы
нормально разомкнутых выходов
активации (кнопок Вкл/Выкл).
НР5-З5-НЗ5– группа НР/НЗ выходов
активации (Кнопки Вкл/Выкл).
CTRL 12V
Выход управляющего напряжения.
Необходимо закрыть питание
устройства, чтобы отменить тревогу.
+12V
Вход внешнего питания. Для подачи
питания +12В (ток меньше 1А),
необходимо периферийное
оборудование.
Подключение
кабеля
Подключе-
ние кабеля
