Разъем
ДИНАМИКА (П)
Дополнительный
блок входных
разъемов
(с крышкой)

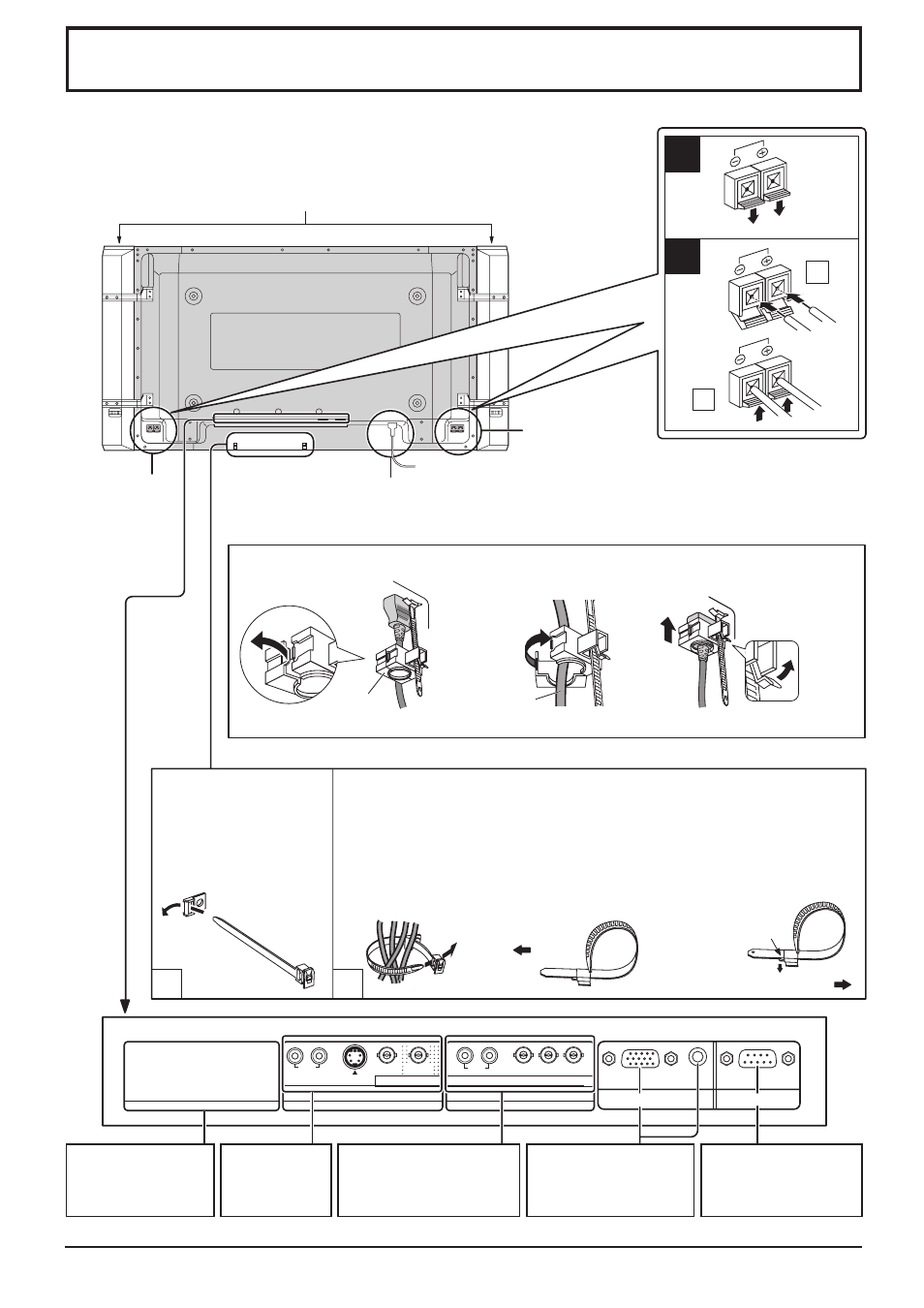

Подсоединения
При подсоединении громкоговорителей убедитесь, что используете только
дополнительные принадлежности. За подробностями установки
громкоговорителей обращайтесь к Руководству по установке громкоговорителей.
Громкоговорители (Дополнительные принадлежности)
– Ленты фиксации шнуров Надежно закрепите все выступающие шнуры лентами.
Подсоединение шнура
переменного тока (см. стр. 12)
Фиксатор
Примечание: Форма прилагаемого сетевого шнура может отличаться от приведенной на иллюстрации.
– Крепление шнура переменного тока
Примечание: При отправке с завода панели разъемов установлены в положения SLOT2 и SLOT 3.
1. Откройте фиксатор. 2. Вставьте штепсельный
разъем сетевого шнура и
надежно закройте фиксатор.
3. Поднимите фиксатор и надежно
закрепите штепсельный разъем
сетевого шнура.
Сетевой шнур
Если фиксатор
ослаб:
Протяните
закрепленную ленту
фиксации шнура
через зажим, как
показано на рисунке. Чтобы закрепить шнуры, подсоединенные к разъемам, оберните ленту
фиксации вокруг них, а затем протяните указанный конец через замыкающий
блок, как показано на рисунке.
Убедившись в том, что имеется достаточное провисание шнуров для
минимизации их натяжения (особенно для сетевого шнура), плотно
свяжите в пучок все шнуры с помощью прилагаемой ленты фиксации.
Чтобы затянуть:
Потяните
Потяните
Нажмите на защелку
Чтобы ослабить:
От разъема SERIAL
на компьютере
(см. стр. 11)
От мониторного
разъема EXTERNAL
на компьютере
(см. стр. 10)
Разъемы
COMPONENT/RGB IN
и Audio In (см. стр. 12)
Разъемы AV
(см. стр. 12)
Разъем
ДИНАМИКА (Л)
