Страница 43: В экране "контроль групп
42

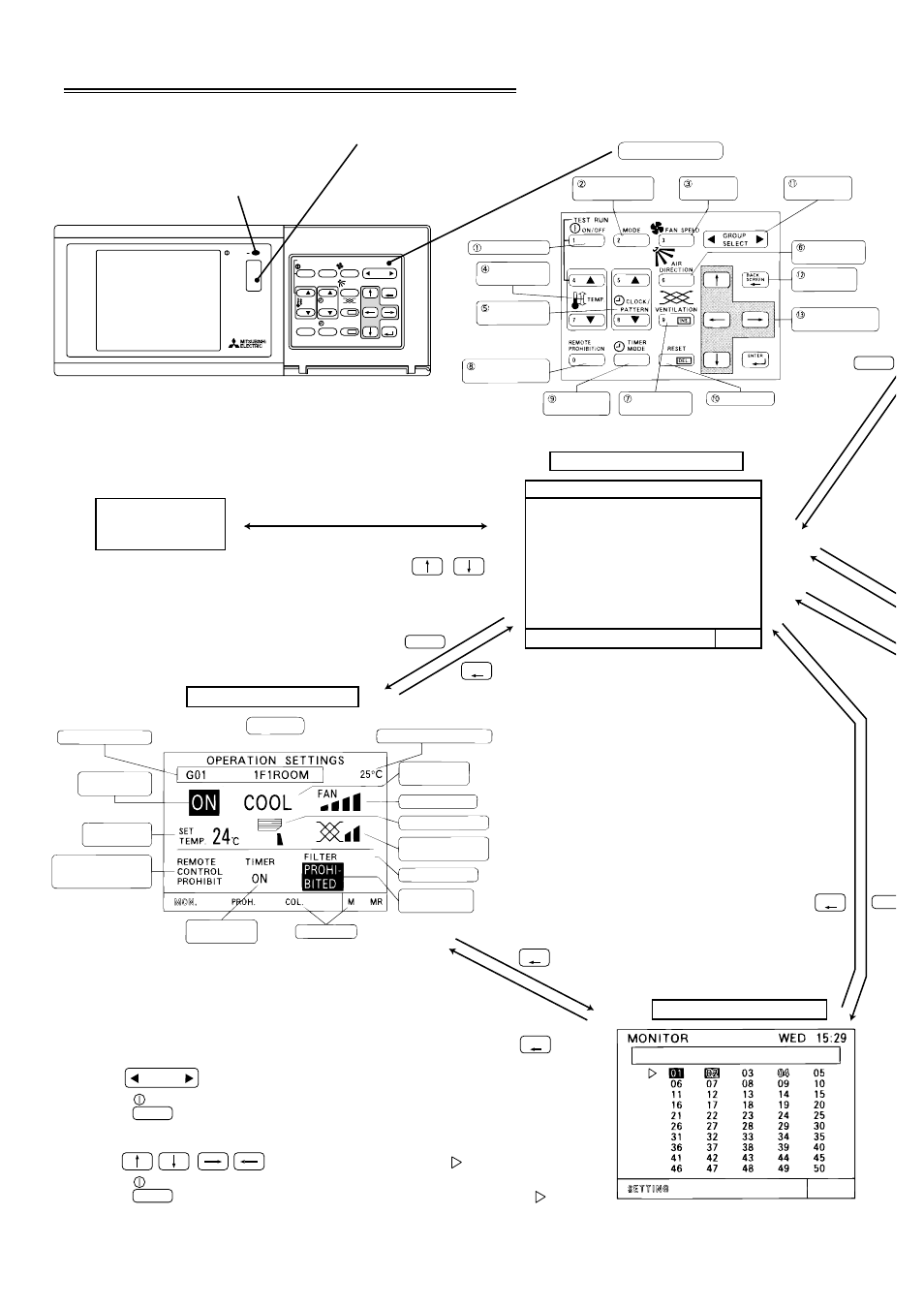

Системный индикатор
Показаны основные элементы (панель, экраны) для взаимодействия с пользователем
ON: ... Включено
Коллективное управление
OFF: ... Все группы выключены
Мигает: ... Неисправность
Приложение 2: Режим пользователя
Меню режима
предварительной
настройки
Основное меню пользователя
Экран "Рабочие параметры"
экран "Контроль групп"
* Для настройки
функций прибора
Панель управления позволяет осуществить
следующие установки:
вкл/выкл, режим, установка температуры и т.п.;
блокировка местных пультов управления.
Элементы, используемые в области "Функции":
MON. контроль рабочих параметров;
PROH. блокировка;
COL. коллективное управление;
M. копирование в память;
MR. вставка из памяти.
Инверсное изображение в области "Состояние"
означает включено;
нормальное изображение выключено;
инверсное мигающее неисправность во включенном
состоянии.
<Номера групп>
: выбор группы
: включение/выключение группы в позиции указателя " "
: перемещение символа " "
+
Мигающее "MON"
Удерживайте в нажатом состоянии
более 2 секунд кнопки
1
2
GROUP
SELECT
BACK
SCREEN
BACK
SCREEN
BACK
SCREEN
BACK
SCREEN
ON/OFF
ON/OFF
3
G 50A
ON/OFF
CENTRAL CONTROLLER
TEST RUN
PATTERN
CLOCK
VENTILATION
DIRECTION
AIR
TIMER
MODE
REMOTE
PROHIBITION
RESET
FAN SPEED
MODE
ON/OFF
TEMP
ENTER
% )?
!)*'',
SELECT
GROUP
DEL
0
9
8
7
6
5
4
3
2
MENU
1 OPERATION MONITOR
2 OPERATION SETTING
3 SCHEDULE SETTING
4 MALFUNCTION
MONITOR
5 CURRENT TIME
SETTING
WED 15:29
Панель управления
1
Вкл/Выкл
Установка
температуры
Установка
времени
Блокировка
местных пультов
Режим
Скорость
вентилятора
Настройка
таймера
Управление
вентустановкой
Сброс
Выбор
группы
Направление
потока
К предыду
щему экрану
Перемещение
курсора
Экран
Номер группы
Состояние:
вкл/выкл
Целевая
температура
Индикация блокировки
местных пультов
управления
Состояние
таймера
"Функции"
Температура в помещении
Режим
Скорость вентилятора
Направление потока
Связанная
вентустановка
Индикация "Фильтр"
Состояние внешнего
сигнала управления
<В экране "Контроль групп">
<В экране "Контроль групп">
: включение/выключение всех блоков в группе
