Установка примеры систем – Инструкция по эксплуатации Kenwood KAC-6403
Страница 3
L
R
L
R
L
R
L
R
A
B
3
2
1
L
R
L
R
L
R
L
R
A
B
3
2
1
L
R
L
R
L
R
L
R
A
B
3
2
1
10
3

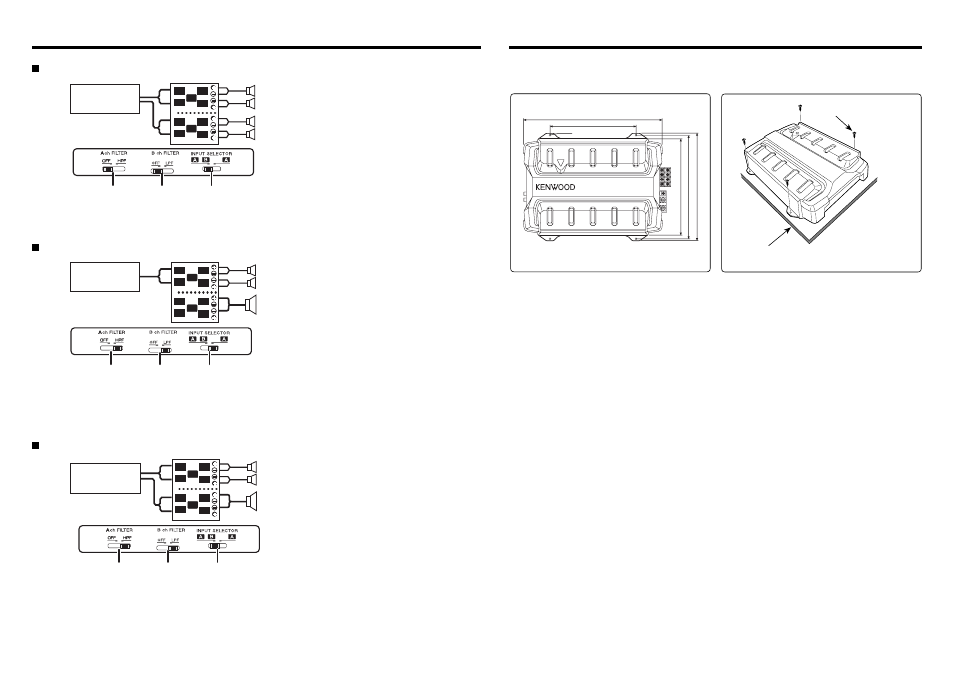

Установка
Примеры систем
4-канальная система
ГОЛОВНОЕ
УСТРОЙСТВО
Фронтальная левая акустическая система
Фронтальная правая акустическая система
Тыловая левая акустическая система
Тыловая правая акустическая система
2-канальная система с сабвуфером (1)
ГОЛОВНОЕ
УСТРОЙСТВО
Левая акустическая система (ВЧ-фильтр)
Правая акустическая система (ВЧ-фильтр)
Сабвуфер (L+R) (мостовое подключение)
2-канальная система с сабвуфером (2)
ГОЛОВНОЕ
УСТРОЙСТВО
Левая акустическая система (ВЧ-фильтр)
Правая акустическая система (ВЧ-фильтр)
Сабвуфер (L+R) (мостовое подключение)
Ш4.6
230 mm
244 mm
330 mm
254 mm
204 mm
ПРЕДУПРЕЖДЕНИЕ
- Не устанавливайте усилитель на неустойчивой поверхности; в местах, в которых усилитель во
время управления автомобилем будет мешать; в местах, которые могут быть подвергнуты
воздействию влаги; в запыленных местах; в местах, подверженных воздействию высокой темпе-
ратуры; в местах попадания прямого солнечного света; в местах, подверженных воздействию
горячего воздуха.
- Не устанавливайте усилитель под коврик. В противном случае усилитель перегреется и может
быть поврежден.
- Устанавливайте усилитель в месте, обеспечивающем хорошее рассеивание тепла. После
установки ничего не ставьте (не кладите) на усилитель сверху.
- Температура поверхности усилителя во время его работы достаточно высока. Устанавливайте
усилитель в местах, где люди, резиновые предметы и прочие, чувствительные к теплу материалы
не будут контактировать с усилителем.
- Этот усилитель оснащен охлаждающими вентиляторами, предназначенными для уменьшения
внутренней температуры. Будьте внимательны, при установке усилителя не блокируйте отвер-
стия охлаждающего вентилятора. Блокирование этих отверстий предотвращает охлаждение
усилителя и может привести к возникновению неисправностей.
- При сверлении отверстия под сиденьем, в багажнике или любом другом месте автомобиля,
убеждайтесь в том, что с противоположной стороны просверливаемой поверхности нет важных
устройств, например, топливного бака, тормозной трубы или проводки. Будьте осторожны, не
повредите важные части автомобиля.
- Не устанавливайте усилитель вблизи панели автомобиля, а также в местах расположения
воздушных подушек (air-bag).
- Усилитель должен быть надежно закреплен в той части автомобиля, в которой усилитель не
будет мешать управлению автомобилем. В случае аварии или механического удара усилитель
может нанести травму.
- После установки усилителя убедитесь в том, что исправно работает электрооборудование
автомобиля: стоп-сигналы, сигналы поворота и стеклоочистители.
Саморезы (диаметр 4 мм,
длина 16 мм)
Панель установки
(толщина 15 мм или более)
