материал газоотводящей трубы должен быть коррозионостойким, негорючим и выдерживать
длительную работу при температуре до 200
С. Рекомендуемые материалы: нержавеющая,
оцинкованная или эмалированная сталь, алюминий, медь с толщиной стенки не менее 0,5 мм;
газоотводящая труба должна иметь внутренний диаметр не менее 110 мм;
длина вертикального участка газоотводящей трубы от аппарата должна быть не менее 500 мм;
длина газоотводящей трубы от вертикального участка до дымохода должна быть не более 2 м;
газоотводящая труба должна иметь уклон не менее 2
вверх по направлению к месту стыковки с
дымоходом и минимальное количество поворотов (не более трѐх);
газоотводящая труба и еѐ соединение с аппаратом должны быть герметичными. Соединение
трубы с аппаратом рекомендуется выполнять в соответствии с Рис. 7.

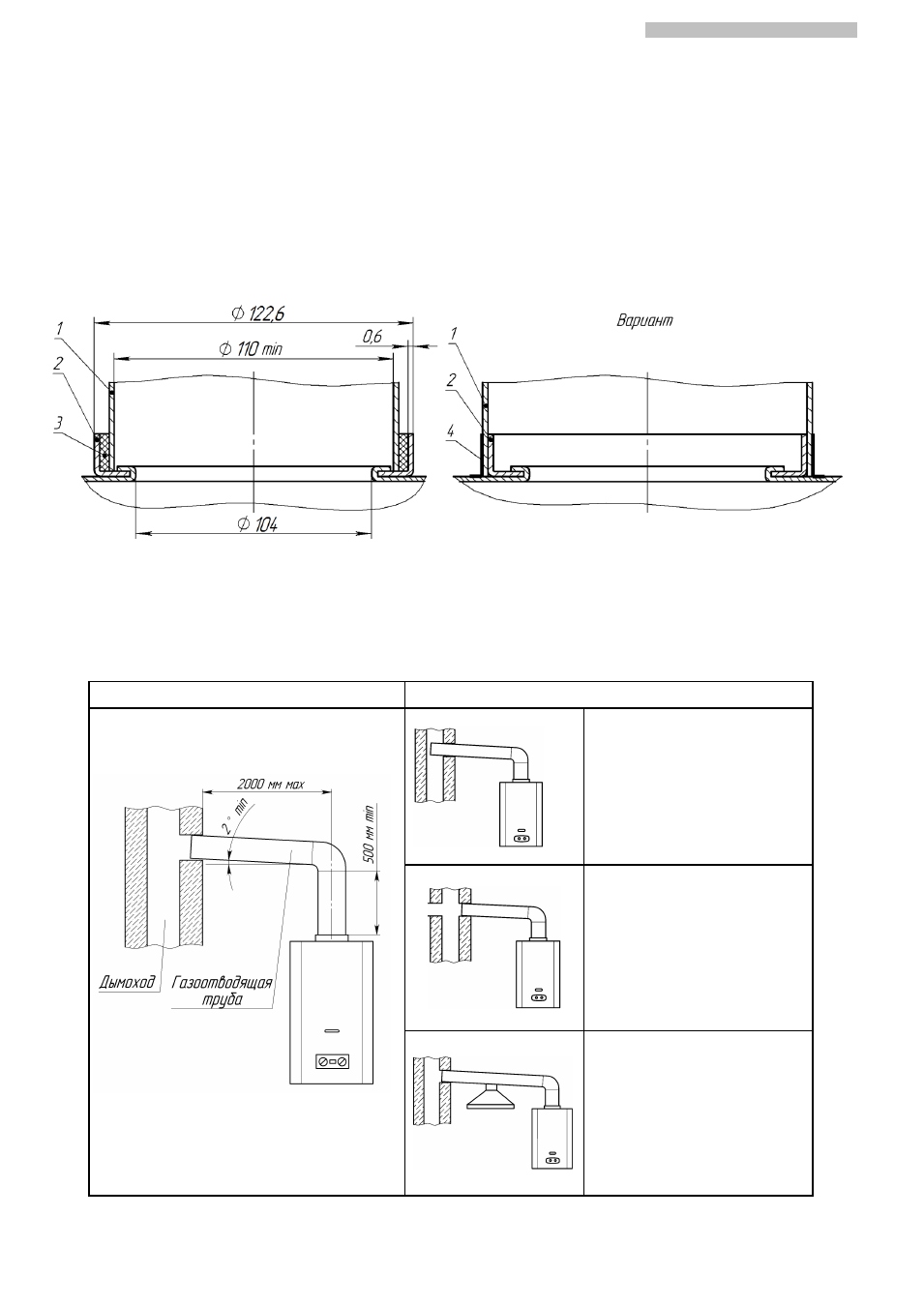

1 – газоотводящая труба; 2 – патрубок газоотводящего устройства аппарата; 3 – уплотнитель
термостойкий; 4 – скотч алюминиевый термостойкий.
Рис. 7. Схема подсоединения газоотводящей трубы
7.7.2.
Вариант подключения аппарата к дымоходу показан на Рис. 8.
Правильно
Неправильно
Конец газоотводящей
трубы слишком близок к
противоположной стене
дымохода.
В дымоходе на уровне
подсоединения
газоотводящей трубы
имеется отверстие (в том
числе и с подключенным
к нему другим
устройством).
Два устройства имеют
одно подсоединение к
дымоходу
Рис. 8. Подключение аппарата к дымоходу
