то вы можете приобрести его в специа-
лизированном магазине.
Примечание:
Неправильное подсоединение приводит к
неисправности аппарата и лишению прав
гарантийного обслуживания.
Тыльная сторона головного устройства
Замена предохранителя
При замене перегоревшего предохрани-
теля используйте предохранитель того же
типа и номинала.
Инициализация системы
Кнопка RESET расположена на головном
устройстве (см. рис.) и активируется при
помощи шариковой ручки или любого дру-
гого предмета с заостренным концом.
Кнопка сброса активируется в следующих
случаях:
-
для инициализации системы, когда все
подсоединения завершены;
-
если все функциональные кнопки не
работают;
-
если на дисплее появился символ
«Error» («Ошибка»).
Примечание:
Если проигрыватель не начинает нормаль-
ное воспроизведение после нажатия этой
кнопки, протрите контакты на тыльной
стороне передней панели хлопчатобумаж-
ной тканью, пропитанной изопропиловым
спиртом.
РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ

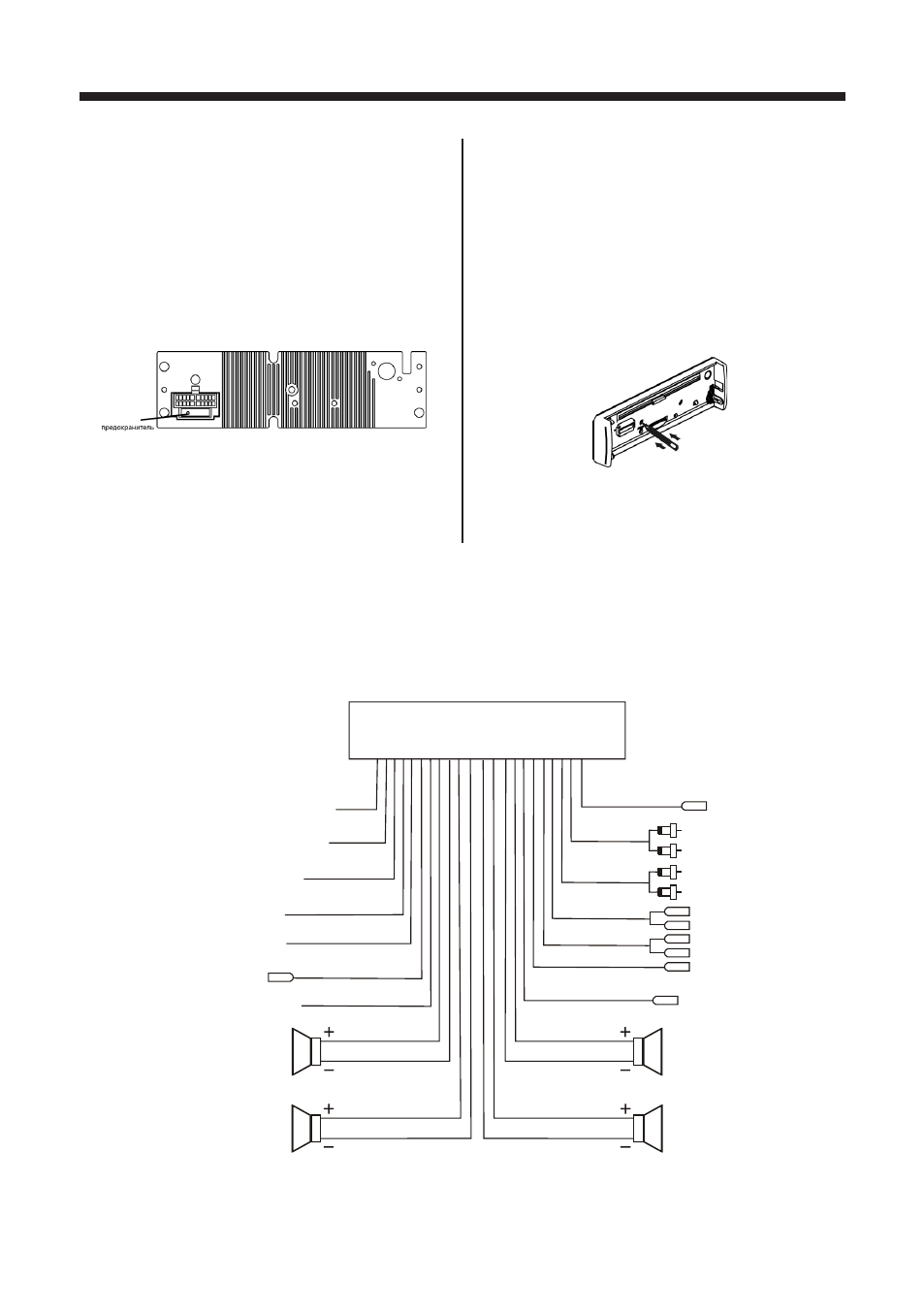

Стояночный тормоз (-)
Управление изображением
камеры заднего вида В+ 12В
Зажигание В+
Питание
Масса «-»
Выход на сабвуфер
Питание активной антенны
Передний левый
громкоговоритель
Задний левый
громкоговоритель
Задний правый
громкоговоритель
Передний правый
громкоговоритель
Видео вход
камеры заднего вида
Видео вход
Видео выход (1)/(2)
Аудио вход
RCA выход
Задний
RCA выход
Гнездо антенны
Передний
Розовый
Оранжевый
Красный
Желтый
Черный
Синий
Серый
Синий
Белый
Белый/Черный
Зеленый
Фиолетовый
Зеленый/Черный
Фиолетовый/Черный
Серый
Желтый
Желтый
Желтый
Желтый
Белый
Красный
Белый
Красный
Белый
Красный
Серый/Черный
