Подсоединение (Аудиовход и Видеовход)
Для просмотра через видеомагнитофонь:
Подсоединить кабель от видеомагнитофона к разьемам AUDIO INPUT (Аудиовход) и VIDEO INPUT
(Видиовход) на задней панели телевизора. Нажмите клавишку TV/AV, включите в режим воспроизведения.
Для просмотра или возврата к ТВ программе, нажмите клавишу TV/AV еще раз.
Запись

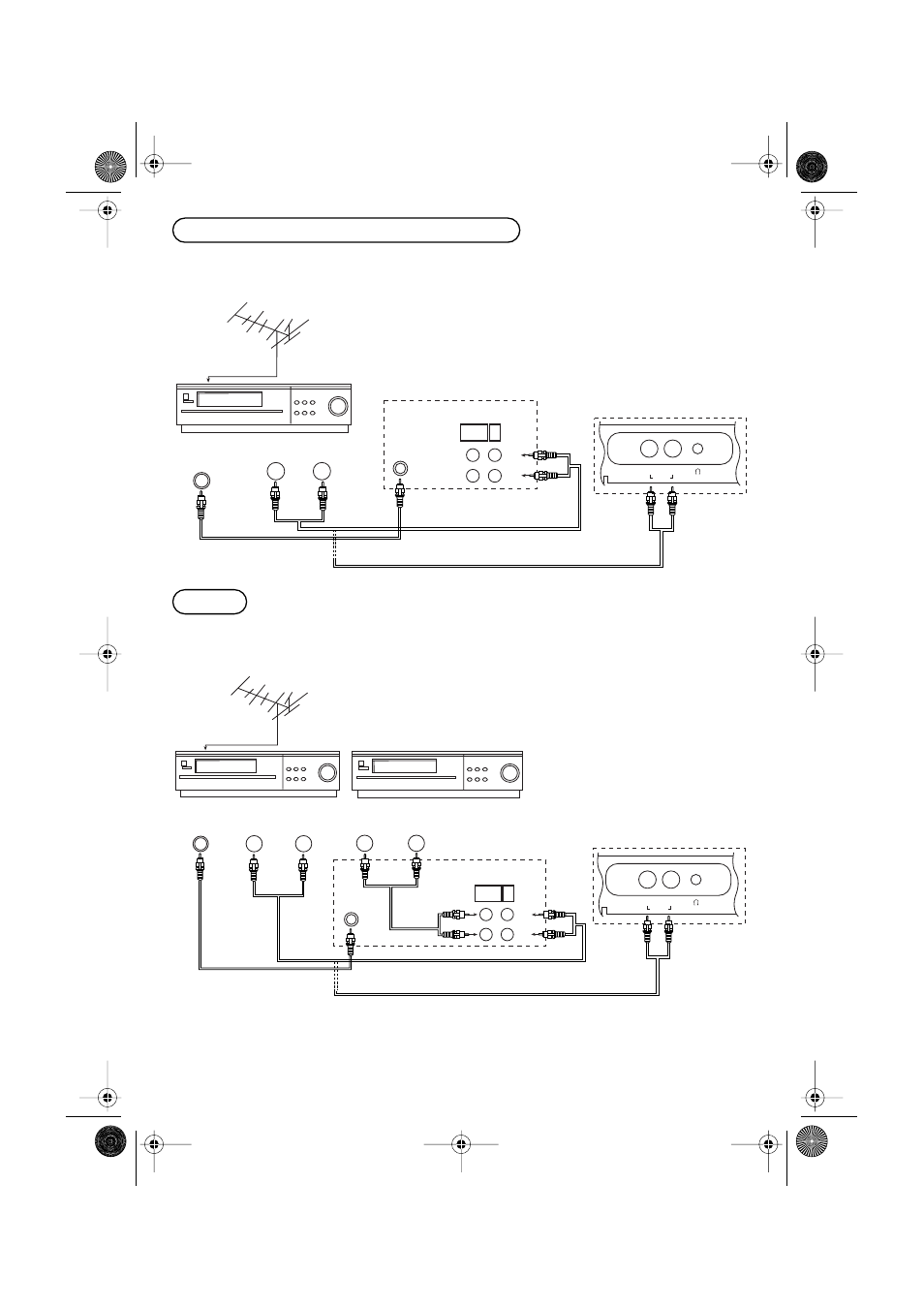

Соблюдайте схему подсоединения, изображенную ниже, в тех случаях, когда Вы хотите переписать какую-
либо программу с другого кассетного магнитофона.
Можно также использовать вход аудио- и видеосигналов на задней панели телевизора
Panasonic
MONITOR
OUT
AV1
IN
AUDIO
VIDEO
VIDEO
AUDIO
AV2 IN
К радиочастотному
входу (RF IN)
(Задняя панель телевизора)
(Передняя панель телевизора)
ИЛИ
Радиочасто-
тный выход
(RF OUT)
Aудио
(AUDIO)
Видео
(VIDEO)
К антенному входу
Видеомагнитофон
Panasonic
Panasonic
MONITOR
OUT
AV1
IN
AUDIO
VIDEO
VIDEO
AUDIO
AV2 IN
К
радиочастотному
входу (RF IN)
Кассетный
Видеомагнитофон
(воспроизведение)
Вход
Вых-
оды
Записывающее
оборудование
(запись)
Радиочасто-
тный выход
(RF OUT)
Aудио
(AUDIO)
Видео
(VIDEO)
Aудио
(AUDIO)
Видео
(VIDEO)
(Задняя панель
телевизора)
(Передняя панель телевизора)
ИЛИ
К антенному входу
