Инструкция по эксплуатации XDEVICE microMAP-imOla DeLuxe
Страница 9
9
(1)
Индикатор заряда батареи
(2)
Кнопка Включения/выключения
(3)

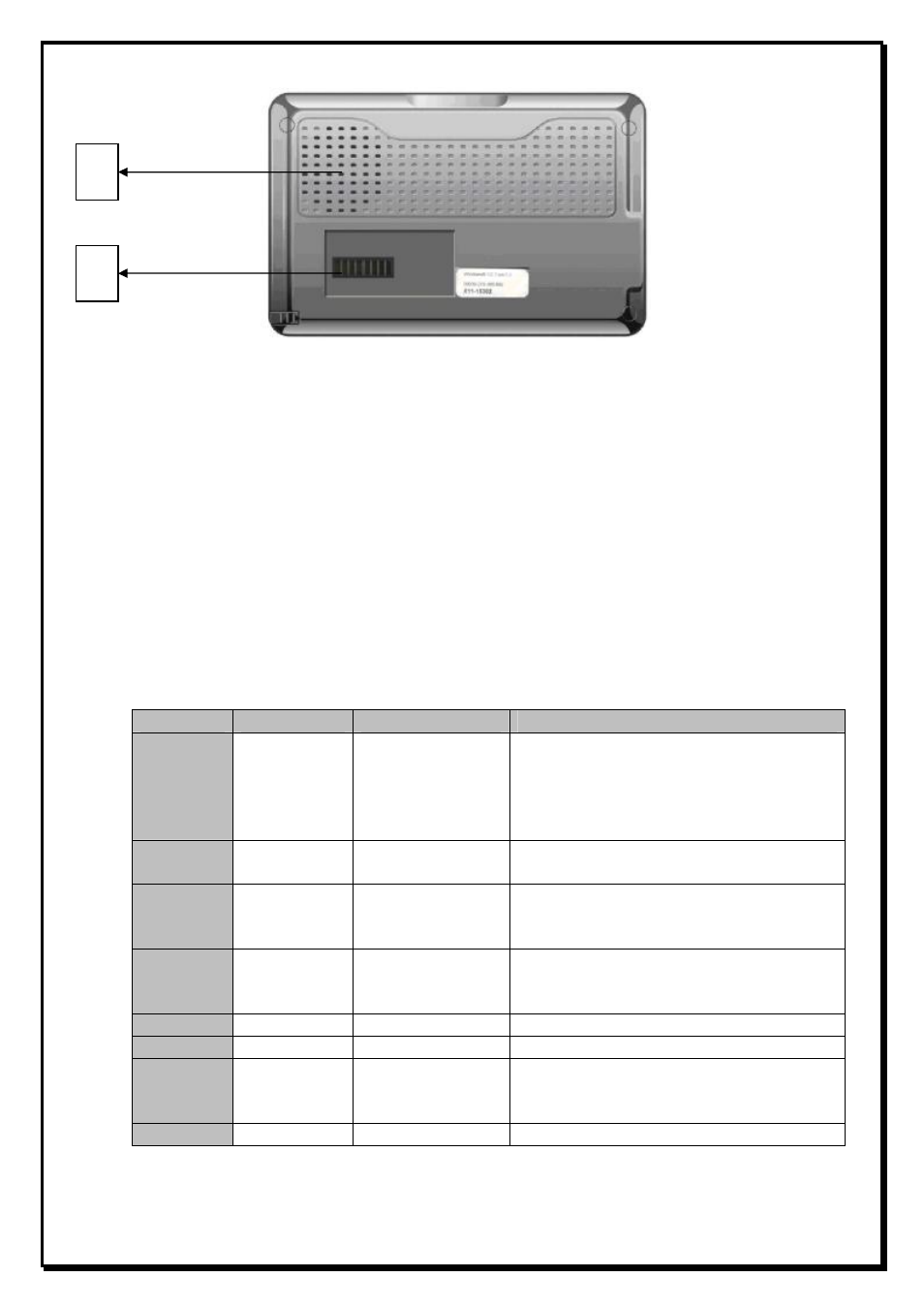

Динамик (на задней стороне)
(4)
Слот SD-карты, для доступа к данным, таким как карты.
Не удаляйте SD-карту в течение всей работы устройства!
(5)
Разъем для наушников
(6)
Кнопка сброса (перезапускает ваше устройство)
(7) USB-
разъем (разъем питания для зарядного устройства)
(8) AV-
Разъем (Для подсоединения, например, камеры заднего вида.)
AV-IN
Чтобы использовать данный разъем необходим специальный холдер (крепление
для навигатора), которым комплектуются некоторые беспроводные камеры
заднего вида (в комплект поставки не входит).
PIN No.
Интерфейс
Вход/ Выход
Описание
1
VCC
Output
3.5V -5V , 0.5A выход для модуля
камеры заднего вида (выключен, когда
навигатор находится в «спящем
режиме» и работает, когда подается
сигнал на VIDEO_DET)
2
VIDEO_DET Input
Вход для сигнала от модуля камеры
заднего вида.
3
X_RXD0
Input/ Dual-way
Serial port data input or dual-way IO
(multiplexed with the serial port of USB
port)
4
X_TXD0
Output/ Dual-way Serial port data output or dual-way IO
(multiplexed with the serial port of USB
port)
5
LINE_IN
Input
Моно аудио-вход
6
GND
Земля
7
VIDEO_IN
Input
CVBS вход, P AL / NTSC system,
автоматически передает аудио и видео
при поступлении сигнала
8
GND
Земля
