96
Дополнительный набор для настенного монтажа (KX-B063)
Перед установкой этого набора для настенного монтажа мы настоятельно рекомендуем проконсультироваться с менеджером
по строительству, инженером или архитектором. Монтажник должен знать тип конструкции, используемой для стены,
предназначенной для этой установки, и расположение стенных стоек. Выбор арматуры является критическим для безопасного
настенного монтажа и зависит от материала конструкции стены. Не следует выполнять установку до получения консультации.
• Не прикрепляйте электронную доску на железобетонные стены. Случайная утечка тока от болтов арматуры для
крепления на стену на металлическую сетку или сетку из проводов может привести к нагреванию, задымлению
или возгоранию.
1.
Необходимые инструменты:
Минимум восемь (8) штук крепежных элементов (штифт, костыль и т.д.)
ПРИМЕЧАНИЕ: ЭТУ АРМАТУРУ СЛЕДУЕТ ПРИОБРЕСТИ В МАГАЗИНЕ, ОНА НЕ ВХОДИТ В КОМПЛЕКТ
ПОСТАВКИ.
Дрель (и сверло правильного размера) для установки арматуры
Отвертка (потребуются оба вида: крестообразная (+) и плоская (-).)
Измерительная лента
Лента или кнопки (2 шт.)
Нивелир пузырькового типа
2.
Предварительные требования
1.
Перед установкой убедитесь, что стена, предназначенная для установки, может выдержать утопленный
монтаж. Вес модели UB-8325 составляет 103 кг (kgf).
2.
Место предполагаемой установки должно по размеру соответствовать выбранной доске Panaboard.
Размер модели UB-8325: 1 516 мм (mm) (В)
× 1 550 мм (mm) (Ш).
3.
Розетка должна находиться в пределах 3 м (m) и не должна располагаться за доской Panaboard.

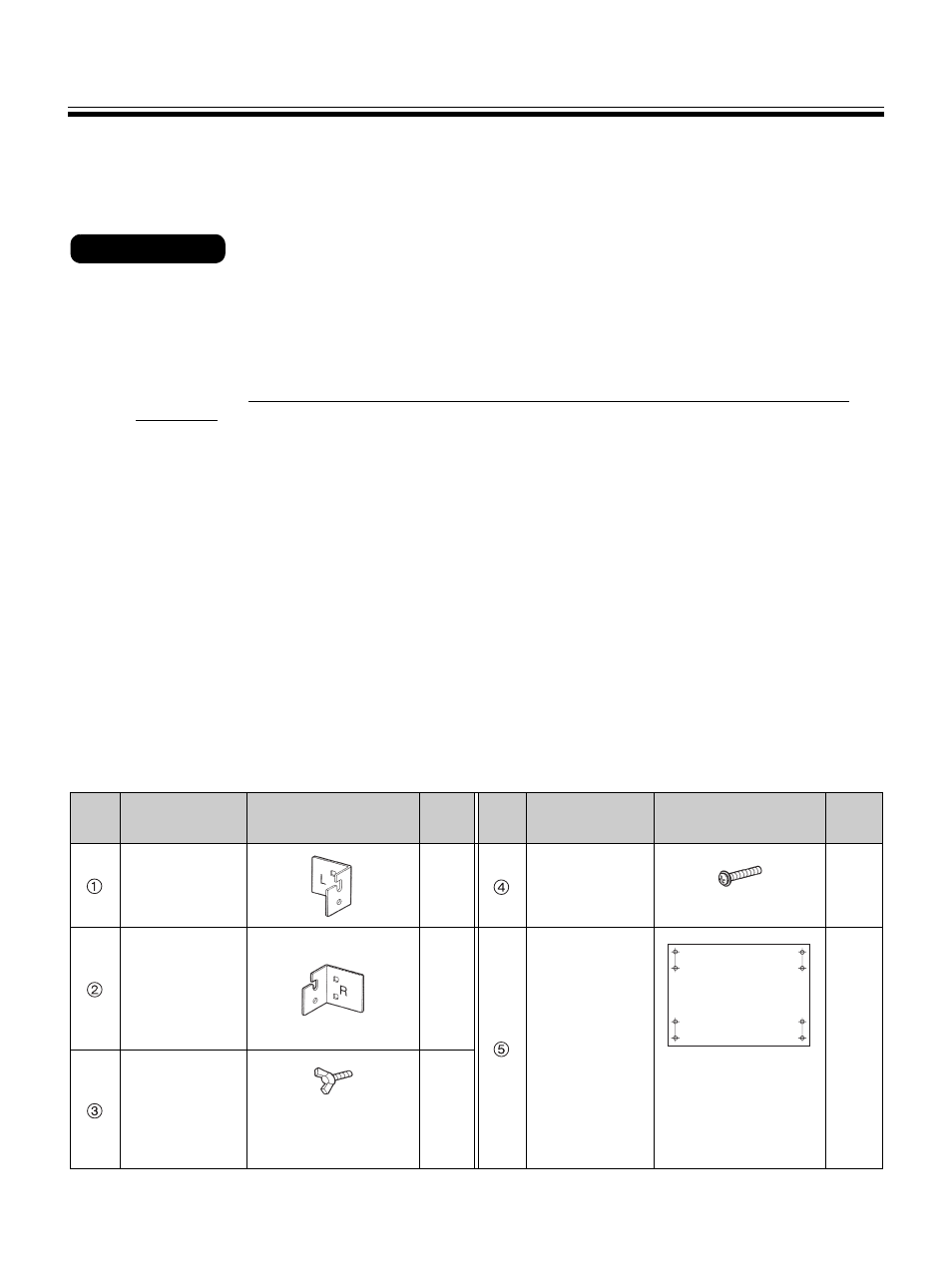

■ Принадлежности
Упаковочная коробка для дополнительного набора для настенного монтажа содержит части, упомянутые ниже; перед началом
установки убедитесь, что имеются в наличии все части. Восемь элементов для монтажа приспособлений к стене не
поставляются. Приобретите арматуру, подходящую для настенного монтажа (продается в магазинах). Обращайтесь к стр. 98.
*
Используются для других моделей.
№
Название
части
Рисунок
Кол-
во
№
Название
части
Рисунок
Кол-
во
Левая
крепежная
скоба
2
Винт
(
Не
используется*)
M4 x 16
мм (mm)
4
Правая
крепежная
скоба
2
Шаблон для
настенного
монтажа
(
Не
используется*)
1
Винт-барашек
M5 x 12
мм (mm)
(
Для сборки
электронной доски)
2
Используйте шаблон
для настенного
монтажа,
поставляемый с
моделью
UB-8325.
ВНИМАНИЕ
