Техническая информация
Формат данных для просмотра на карте
Примечание
•
Изображения JPEG, модифицированные с помощью PC, не могут отображаться. •
Изображения, импортированные с PC, должны быть совместимы со стандартами EXIF (Exchangeable
Image File) 2.0, 2.1 и 2.2. •
Частично поврежденные файлы могут отображаться с уменьшенным разрешением. •
На данном телевизоре может читаться только расширение “.JPG”. •
Названия папок и файлов могут отличаться в зависимости от используемой цифровой фотокамеры. •
Нельзя использовать двухбайтовые символы или специальные коды. •
В случае переименования файлов или папок карта может стать непригодной к использованию на данном
аппарате.
Фото : Неподвижные изображения, записанные с помощью цифровых фотоаппаратов,
совместимых с файлами JPEG стандартов DCF∗ и EXIF
Формат данных : Основной формат JPEG (субдискретизация 4:4:4, 4:2:2 или 4:2:0)
Макс. количество файлов : 9999
Разрешение изображения : от 160 × 120 до 10000000 •
Совместимые типы карт (максимальная емкость): SDHC-карта (4 Гб), SD-карта (2 Гб), карта MultiMedia
(128 Мб), карта miniSD (1 Гб) (требуется адаптер карты miniSD) •
Если вставлена miniSD карта, вставьте / выньте ее вместе с адаптером. •
Проверьте последнюю информацию о типе карты на следующем веб-сайте. (только английский язык)
http://panasonic.co.jp/pavc/global/cs/
∗DCF (Design rule for camera fi le system): Единый стандарт, выработанный ассоциацией Japan Electronics and Information Technology Industries Association (JEITA).
Поддерживаемые форматы входных видеосигналов
Примечание
•
Сигналы, не соответствующие приведенным выше характеристикам, могут
высвечиваться неправильно. •
Приведенные выше сигналы переформатируются для оптимального просмотра на Вашем дисплее. •
Применяемый входной сигнал для компьютеров обычно совместим со стандартной
синхронизацией VESA. •
Компьютерный сигнал увеличивается или сжимается для отображения на дисплее,
что может привести к недостаточной четкости отображения мелких деталей.
Название сигнала COMPONENT HDMI
525 (480) / 60i ∗ ∗
525 (480) / 60p ∗ ∗
625 (576) / 50i ∗ ∗
625 (576) / 50p ∗ ∗
750 (720) / 60p ∗ ∗
750 (720) / 50p ∗ ∗
1125 (1080) / 60i ∗ ∗
1125 (1080) / 50i ∗ ∗
1125 (1080) / 60p ∗
1125 (1080) / 50p ∗
Название сигнала Частота горизонтальной развертки (кГц) Частота вертикальной развертки (Гц)
640 × 400 @70 Hz 31,47 70,07
640 × 480 @60 Hz 31,47 59,94
640 × 480 @75 Hz 37,50 75,00
800 × 600 @60 Hz 37,88 60,32
800 × 600 @75 Hz 46,88 75,00
800 × 600 @85 Hz 53,67 85,06
852 × 480 @60 Hz 31,44 59,89
1024 × 768 @60 Hz 48,36 60,00
1024 × 768 @70 Hz 56,48 70,07
1024 × 768 @75 Hz 60,02 75,03
1024 × 768 @85 Hz 68,68 85,00
1280 × 1024 @60 Hz 63,98 60,02
1366 × 768 @60 Hz 48,39 60,04
Macintosh13” (640 × 480) 35,00 66,67
Macintosh16” (832 × 624) 49,73 74,55
Macintosh21” (1152 × 870) 68,68 75,06
Значок ∗: Применимый входной сигнал
COMPONENT (Y, P B , P R ), HDMI
PC (D-sub 15P)

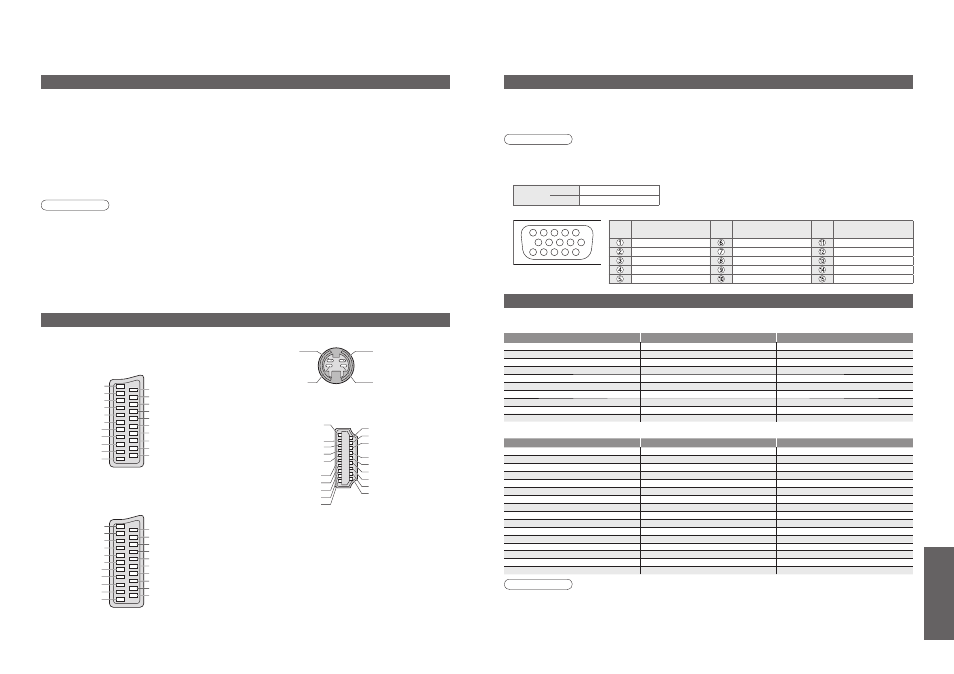

Информация о разъемах SCART, S-Video и HDMI
Разъем земля
CVBS выход (видео)
CVBS земля
Красный вход
Красный земля
Зеленый вход
Зеленый земля
Синий вход
Синий земля
Аудио выход (Л)
Аудио выход (П) CVBS вход (видео)
Состояние RGB земля
Состояние RGB
Земля
--
Данные Q-Link
Состояние CVBS
Аудио вход (Л)
Аудио земля
Аудио вход (П) 21
19
17
15
13
11
9
7
5
3
1 20
18
16
14
12
10
8
6
4
2
■
AV1 Разъем Scart
(RGB, VIDEO, Q-Link)
Подходящими входами для AV1 являются RGB [Red
(красный) / Green (зеленый) / Blue (синий)].
Хроматические
данные вход
Разъем земля
CVBS выход (видео)
CVBS земля
Красный вход, S.C. - вход
Красный земля
Зеленый вход
Зеленый земля
Синий вход
Синий земля
Аудио выход (Л)
Аудио выход (П) CVBS вход (видео)
Состояние RGB земля
Состояние RGB
Земля
--
Данные Q-Link
Состояние CVBS
Аудио вход (Л)
Аудио земля
Аудио вход (П) 21
19
17
15
13
11
9
7
5
3
1 20
18
16
14
12
10
8
6
4
2
Сигнал яркости вход
Хроматические
данные земля Сигнал яркости земля
■
AV3 S-VIDEO 4-штыревой разъем
■
AV2 Разъем Scart
(RGB, VIDEO, S-VIDEO, Q-Link)
AV2 - Контакты 15 и 20 зависят от переключения AV2
S-VHS / VIDEO.
Детектор “горячего”
подключения
Заземление DDC/CEC
Сигнал SCL
Сигнал CEC
Экран тактовой
частоты сигнала TMDS
Сигнал TMDS Data0−
Сигнал TMDS Data0+
Экран сигнала TMDS Data1
Сигнал TMDS Data2−
Сигнал TMDS Data2+ Питание +5 В
Сигнал SDA
Зарезервирован (в кабеле, но не
подсоединен к устройству)
Тактовая частота TMDS−
Тактовая частота TMDS+
Экран сигнала TMDS Data0
Сигнал TMDS Data1−
Сигнал TMDS Data1+
Экран сигнала TMDS Data2 19
17
15
13
11
9
7
5
3
1
18
16
14
12
10
8
6
4
2
■
Разъем HDMI
Номер
штекера Название сигнала
Номер
штекера Название сигнала
Номер
штекера
Название сигнала
R GND (Заземление) NC (не подсоединен)
G GND (Заземление) NC (не подсоединен)
B GND (Заземление) HD
NC (не подсоединен) NC (не подсоединен) VD
GND (Заземление) GND (Заземление) NC (не подсоединен)
1
6 7 8
3
9
4 5
10
15 14 13 12 11
2
Подсоединение ПК
К этому телевизору может быть подключен ПК так, что на телевизоре отображается экран ПК и слышен звук. •
Сигналы ПК, которые могут вводиться: Частота горизонтальной развертки от 31 до 69 кГц; частота вертикальной развертки
от 59 до 86 кГц (сигнал, содержащий более 1024 линий, может вызвать неправильное отображение изображения). •
Адаптер ПК не нужен для совместимого с DOS/V 15-штырькового соединителя D-sub.
Примечание
•
Некоторые модели ПК не могут быть подключены к этому телевизору. •
При использовании ПК установите качество цвета дисплея ПК на самое высокое значение. •
Относительно подробностей применимых сигналов ПК, см. ниже. •
Максимальное разрешение дисплея
•
Сигнал 15-штырькового соединителя D-sub
Формат
4:3 1024 × 768 пикселов
16:9 1366 × 768 пикселов
