Инструкция по эксплуатации POLAR DT-1103
Страница 4
USB
SPDIF
L
R
CVBS
Y
Cb
S-Video
Cr
4

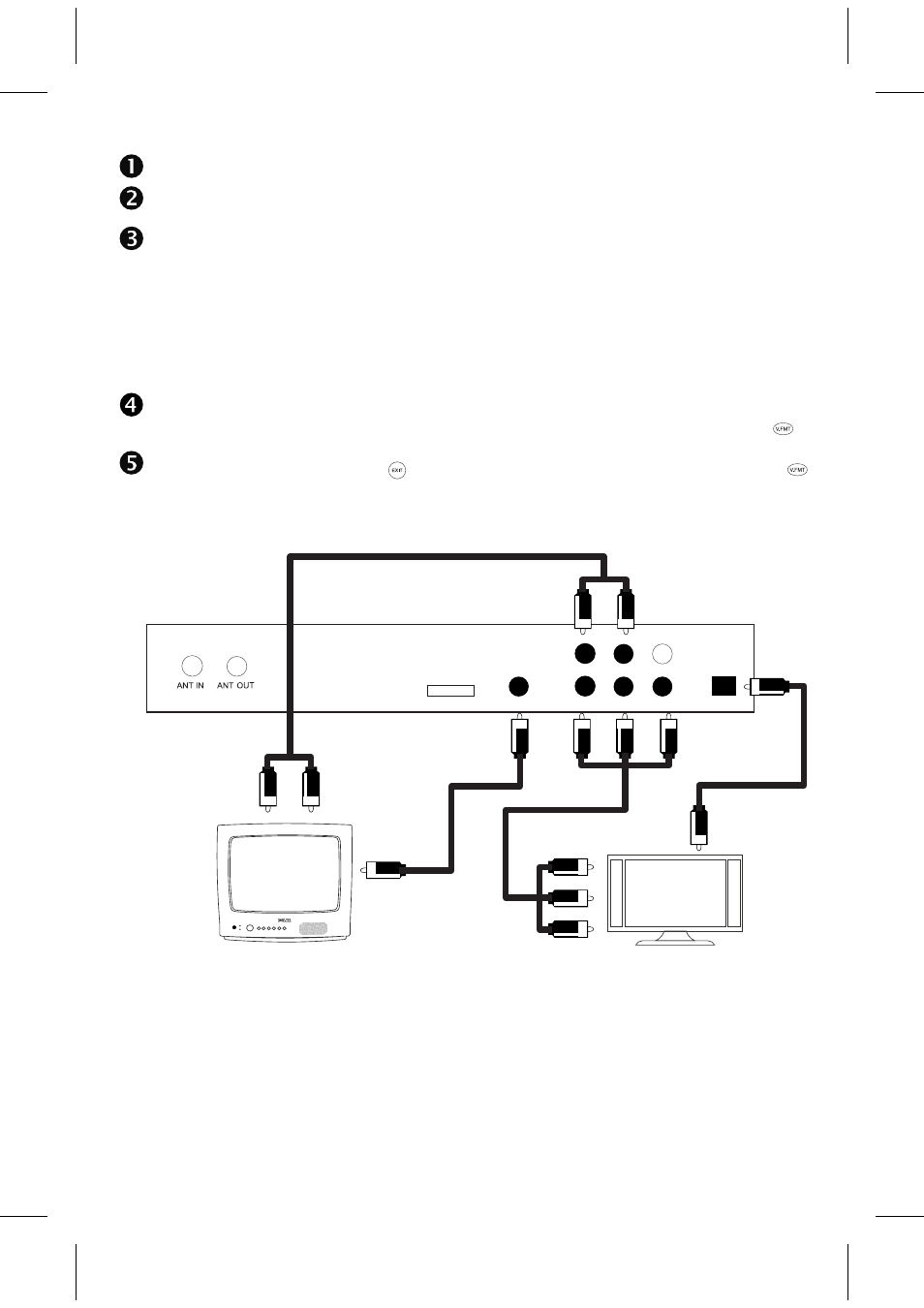

Подключение через компонентный видеовыход YUV
Подключите штекер антенного кабеля к разъему ANT IN приставки.
Выполните подключение по интерфейсу YUV, для этого соедините разъемы Y Cb Cr приставки с
соответствующими разъемами телевизора. Затем переведите телевизор в режим интерфейса YUV.
Звуковой сигнал необходимо подключить отдельным кабелем. Существуют два варианта подключения
звука: аналоговый и цифровой (через аналоговые стерео разъемы L, R, или через цифровой
оптический выход SPDIF).
a
Для аналогового подключения стереозвука соедините RCA разъемы приставки L и R с
соответствующими разъемами телевизора красного и белого цвета (см. описание Вашего
телевизора).
a
Для цифрового подключения звука используйте цифровой оптический выход приставки SPDIF. При
необходимости выберите формат цифрового звукового сигнала, см. п. "ПАРАМЕТРЫ ВИДЕОСИГНАЛА
И ЗВУКА".
Установите разрешение изображения в меню приставки "ТВ СИСТЕМА" в соответствии с
возможностями Вашего телевизора, см. п. "ПАРАМЕТРЫ ВИДЕОСИГНАЛА И ЗВУКА". Для последо
вательного переключения видеорежимов во время просмотра телепрограмм используйте кнопку .
В случае включения неподдерживаемого разрешения, при котором пропадает изображение на
телевизоре, трижды нажмите кнопку для выхода из меню приставки, и затем нажимайте кнопку
до появления изображения видеорежима 576i.
После выполнения всех подключений, включите приставку (см. п. "ВКЛЮЧЕНИЕ ПРИСТАВКИ") и
переходите к пункту "НАЧАЛЬНАЯ НАСТРОЙКА" в разделе "НАСТРОЙКА ПРИСТАВКИ", либо
воспользуйтесь функциями "АВТОПОИСК" и "НАСТРОЙКА АНТЕННЫ" (см. пп. "АВТОПОИСК
ТЕЛЕПРОГРАММ" и "НАСТРОЙКА АНТЕННЫ").
При использовании оператором нестандартной частоты канала функция "АВТОПОИСК" не найдет
этот канал. В этом случае вместо функций "АВТОПОИСК" и "НАСТРОЙКА АНТЕННЫ" укажите точное
значение частоты в меню "РУЧНОЙ ПОИСК" (см. п. "РУЧНОЙ ПОИСК ТЕЛЕПРОГРАММ"), затем
настройте антенну по индикатору уровня сигнала (аналогично п. "НАСТРОЙКА АНТЕННЫ"). Точное
значение частоты можно узнать у Вашего оператора цифрового телевидения.
ТЕЛЕВИЗОР
HDTV
ЦИФРОВОЙ
ВХОД ЗВУКА
ВХОД ЗВУКА STEREO
КОМПОНЕНТНЫЙ
ВИДЕОВХОД YUV
S VIDEO
ВХОД
ТЕЛЕВИЗОР
